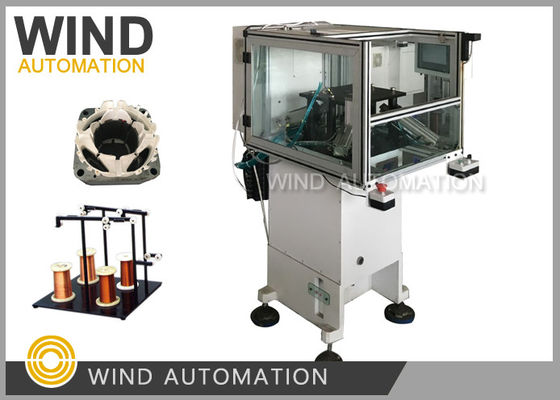

Vier Düsen Stator Nadel Wickelmaschine für 4 Pole Schatten BLDC Motor
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Die Situation: | Neues | Bescheinigung: | CE-Nummern |
|---|---|---|---|
| Arbeitsplatz: | Einzelne Station | Automatisierungsart: | Vollautomatisch |
| Maschinen-Farbe: | Weiß oder nach Kundenanforderung | Nach Verkäufen: | Ingenieure für die Auslandservice von Maschinen |
Vier Düsen Stator Nadel Wickelmaschine für 4 Pole Schatten BLDC Motor
Die Wickelmaschine WIND-1A-TSM eignet sich für einen 4-Säulen-Schatten-Säulenmotor zum Wickeln.
Wind Automation bietet auch Kunden mit maßgeschneiderten Service, wenn Stator über die Spezifikation aufgeführt Schlag.
(1) Spezifikation
| Durchmesser des Drahtes | 00,08 bis 1,00 mm |
| Stator-ID | 15 bis 65 mm |
| Länge des Stapels | 7 bis 90 mm |
| Abbiegen. | 0~9999 |
| Bewegung | Schrittweise/Automatisch |
| Anzahl der Schlitten | 4 (auf maß) |
| Luftquelle | 5 bis 7 kg/cm3 |
| Macht | 2 kW |
| Stromversorgung | Wechselstrom 220 V, 50/60 Hz |
| Gewicht | 450 Kilo |
| Abmessung | 1550 x 900 x 1450 mm |
(2)Anwendung
Geeignet für einen 4-polischen Schatten-Pol-Motor zur Wicklung.
(3)Konfiguration der Maschine
Mitsubishi PLC
Berührungsschirm
AIRTAC-Zylinder
Schrittmotor mit hoher Leistung
Schmiersystem
4 Sätze automatisches Drahtklemm- und Schneidsystem
(4)Eigenschaften
Hochgeschwindigkeitsnadelwicklung
vollständig programmierbar
Hohe Qualität des Nadelwicklungsprozesses
Abhängig von den Vorgaben des Kunden.
Automatische Wicklung, Indexierung, Schichtenbildung und Beenden
Schnelle Umstellung der Werkzeuge
|
Anwendungen der automatischen Statornadelwickelmaschine
|
Motorstator-Wicklung mit Schatten auf vier Polen |
|
Düsen 4 Stück
|
4 Pole mit gleichzeitiger Windgeschwindigkeit von 400 Drehzahlen, Es wird 4 starre Drähte und 4 Enddrähte geben, Bei Kurven Nr. 750 ist der Drahtdurchmesser SWG35 0,2 mm, Schattierter Polstator, die Zykluszeit beträgt 2 Minuten
|
|
4 Pöle Statornadelwicklung |
Spezielle Maschine für einen 4-polischen Schattenmotor
Statorwicklung
|
Vorteile:
1. Wind 4 Schlitze pro Zeit, schnell
2. Automatisches Wicklung, automatisches Schneiden von vier Stäben pro Zeit
3.4 Sätze automatische Klammer und Schneiddrahtvorrichtung, Windschatten-Stäbe Motor 4 Schlitze gleichzeitig,
und automatisch Kabel schneiden
der die Spirale hat, nennt man den schattierten Teil und der andere Teil des Stängels den unschattierten Teil.
Benötigt wird ein Muster des Herstellers der Motorwickelmaschine:
1. Stator Stapel Proben jeweils 5 Stück
2. Kupferdrahtmessung pro 1 Rolle
3Stator-Laminations- und Wicklungszeichnungen
Bitte klicken Sie auf das Bild unten, um das Video zu sehen.
Schattenmotor 4-Stähl-Stator-Windemaschine Winder Shanghai Wind Automation Equipment Co.,LtdvonEmilyGao der SpulenwicklungaufVimeo.
