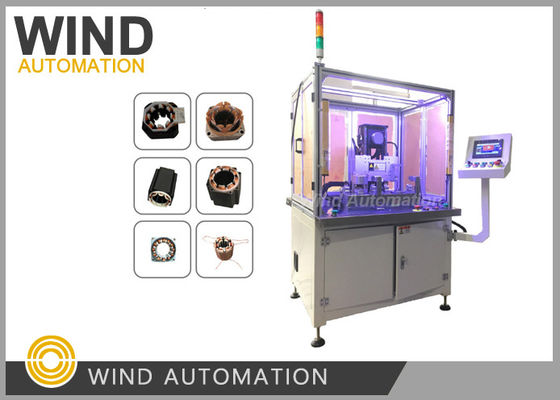

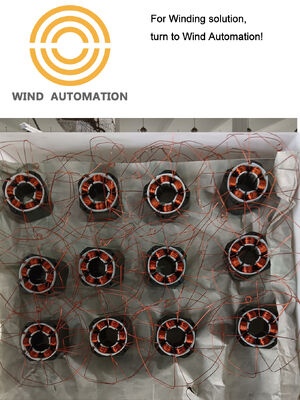

BLDC-Motor-Stator-Nadel-Windemaschine 60 RPM Paralleldraht bis 600 RPM Dünndraht

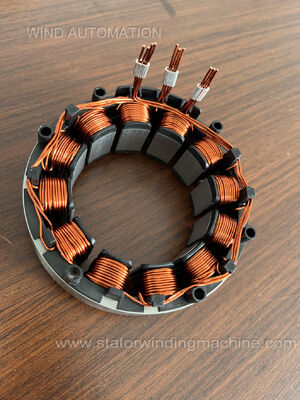

Diese Nadelwickelung kann sowohl den Inslot-Stator als auch den Outrunner-Stator wickeln.

mit vier AchsenYaskawa-Servomotor,Windler ist flexibel in der Bewegung,

Die MaßnahmenEintritt, Überqueren, Wickeln, Schlitzen, Schneiden erfolgen automatisch


Die Nadelwickelgeschwindigkeit hängt von der Drahtgröße, der Statorgröße und der Stapelhöhe ab.

Max. 500 RPM, wenn der Draht 0,1 mm ist, der Stator klein ist und die Stapelhöhe klein ist,

Min 60RPM, wenn der Draht groß ist, Statorgröße und Stapelhöhe groß ist,



WickelmaschineVorteile

1Durch die Bewegung der Düse nach oben und unten und die Drehung des Statorkerns kann er in jede Spur geschwungen werden.

Daher, durch die Änderung der Computer Wicklung Verfahren,

Die Wicklungen können auf Statoren mit unterschiedlicher Kernstapelhöhe und unterschiedlicher Schlittennummer eingestellt werden.

2- Jede Betrieb Anomalie und Fehlerstatus werden aufgefordert, in der Mensch-Maschine zu arbeiten und zu erhalten
Dialogmodus.
3Die Anzahl der Nähfüße kann beliebig durch den Faden und die angegebene 360°-Position festgelegt werden.

Sie können aufgehalten werden, wodurch die Gewindeeinfache,bequeme und die gesamte Produktionszeit verkürzt wird

4Bei der Wicklung kann die Anzahl der Spulen in jeder Schicht flexibel geändert werden, um die
Wicklungsmodus verschiedener Statortypen.

5Die Produktprogrammierung ist einfach und praktisch, mit einzigartiger spezieller Software,
Unbegrenzter Upload- und Downloadspeicher, leicht zu beherrschen mit einfacher Ausbildung.
6. Da die Inline-Slot-Aktion durch das Hochleistungssteuerungssystem und
der Yaskawa-Servomotor, die Stabilität der Position des inline emaillierten Drahtes
Der Präsident. - Nach der Tagesordnung folgt die Aussprache über den Bericht (Dok.
7Jede Einheit ist standardisiert, leicht zu ersetzen und leicht zu demontieren.

8Alle Werkzeuge sind sehr einfach zu wechseln innerhalb von 1 Minute erwarten



Bitte klicken Sie auf das Video unten, um die Maschine zu sehen, wie sie funktioniert

Bei der Auswahl einermit einer Breite von mehr als 20 mm,Das Wichtigste ist in der Regel:

Ob es eine stabile, schadensfreie, durchgängig hochfüllende Wicklung erzeugen kann.

Denn die Nadelwicklung wird hauptsächlich für:

• BLDC-Statoren
• Elektromotoren
• Drohnenmotoren
• Servomotoren
• Gerätemotoren

bei denen die Wicklungsqualität unmittelbar Auswirkungen auf:

• Effizienz
• Drehmoment
• Erzeugung von Wärme
• Verlässlichkeit

Die wichtigsten Faktoren sind:

1. Wicklungsgenauigkeit (kritisch)

Die Nadelwicklung erfordert eine äußerst genaue Position des Drahtes.

Wichtige Punkte:

• Genauigkeit der Drehzahl
• Schichtkonsistenz
• Wiederholbare Nadelbewegung
• präzise Indizierung zwischen den Zähnen

Schlechte Genauigkeit verursacht:

• Ungleichmäßiger Rücken-EMF
• Ungleichgewicht
• Schwingungen
• geringerer Wirkungsgrad

Suchen Sie nach:

• mit einer Leistung von nicht mehr als 50 W
• hohe Wiederholgenauigkeit
• Präzisionskontrolle der Interpolation

2. Drahtschutz

Sehr wichtig.

Während der Nadelwicklung erlebt der Draht:

• Beugen
• Spannung
• Reibung
• Beschleunigung

Wenn die Maschine den Schmelzschmelz beschädigt:

• Kurzschlüsse auftreten
• Abnahme der Isolationssicherheit

Wichtige Merkmale:

• glatte Nadeloberfläche
• Keramische Führungen
• Optimierter Nadelweg
• stabiler Spannungskontroller

Besonders kritisch für:

• Feinstahl
• Hochgeschwindigkeitswicklung
• Statoren mit Haarnadeldichte

3. Schlitzfüllkapazität

Ein großer Vorteil der Nadelwicklung ist:

Hoher Schlittenfüllfaktor

Eine bessere Füllung der Schlitze bedeutet:

• mehr Kupfer
• höhere Drehmomentdichte
• niedrigerer Kupferverlust

Bei der Auswahl der Maschine sollte berücksichtigt werden:

• kleinste Öffnung
• Zahngeometrie
• erreichbares Kupferfüllverhältnis

Einige Motoren werden unmöglich zu winden, wenn:

• die Nadelgröße ist zu groß

4. Nadeldesign

Die Nadel selbst ist äußerst wichtig.

Die Abmessungen der Nadel beeinflussen

• zugängliche Schlitzgröße
• Windgeschwindigkeit
• Spannung des Drahtes

Schlüsselparameter:

• Außendiameter der Nadel
• Innendurchmesser
• Krümmung
• Materialhärte

Kleine Nadel:

• besserer Zugang
• niedrigere Produktivität

Große Nadel:

• schnelleres Wickeln
• Schlechtere Zugänglichkeit

5. Anzahl der Achsen

Moderne Nadelwickler verwenden häufig:

• 3 Achsen
• 5 Achsen
• 6 Achsen
• Mehrzweckservosysteme

Mehr Achsen ermöglichen:

• komplexe Wickelwege
• schwierige Statorgeometrien
• höhere Flexibilität

Besonders wichtig für:

• mit einer Leistung von mehr als 10 W

6. Spannungskontrolle

Sehr wichtig.

Schlechte Spannung verursacht:

• Lockergewinde
• Überlappung von Drähten
• unbeständiger Widerstand
• Schäden am Zahnschmelz

Beste Anwendungsweise:

• elektrische Spannungen
• Rückkopplung der Spannung in geschlossener Schleife

7. Produktionsgeschwindigkeit

Wichtig für die Massenproduktion.

Die Nahtwicklungsgeschwindigkeit hängt von

• Beschleunigung der Nadel
• Indexgeschwindigkeit
• Drahtversorgungssystem
• Steuerungsalgorithmus

Aber:

Übermäßige Geschwindigkeit kann die Qualität verringern.

Gute Hersteller optimieren:

• Bewegungspfad
• Beschleunigungskurve
• Vibrationsunterdrückung

8Stator-Kompatibilität

Die Maschine muss:

• Anzahl der Schlitze
• Stator OD/ID
• Länge des Stapels
• Öffnung der Schlitze
• Zahnform

Besonders wichtig für:

• Segmentierte Statoren
• innere Wickelung des Stators
• Motoren für Überläufer

9. Automatisierungskapazität

Zu den modernen Systemen gehören:

• automatisches Laden
• Schnitt von Draht
• Abfertigung von Terminals
• Schweißen
• Sichtprüfung
• automatischer Parameterwechsel

Wichtig für

• Verringerung der Arbeitskraft
• Konsistenz

10Fähigkeit, schwierige Motoren zu winden

Sehr wichtig bei fortschrittlichen Motoren.

Beispiele:

• Drohnenmotoren
• Motoren für humanoide Roboter
• mit einer Leistung von mehr als 100 W
• Alternativen für Haarnadeln
• High-pole-Outrunner

• Einige Maschinen können nicht:

• Schmale Schlitze
• tiefe Schlitze
• hohe Zahnzahl

• ---

  11. Bewegungsstabilität

  Bei hoher Geschwindigkeit:

• Die Schwingung wird kritisch.

• Eine schlechte Maschinensteifigkeit verursacht:

• Drahtspringen
• nicht konsistente Schichtung
• Kolision der Nadel

• Ein starrer Maschinenrahmen ist sehr wichtig.

  ---

  12. Software und Programmierung

  Moderne Wickelmaschinen sind stark auf Software angewiesen.

  Gute Software ermöglicht:

• Optimierung der Flugbahn
• Aufbewahrung von Rezepten
• Simulationen
• schnelle Umstellung

• Schlechte Software verursacht:

• schwieriges Debugging
• lange Einrichtungszeit

• ---

  13. Wartung und Zuverlässigkeit

  Wichtig für die Betriebszeit der Fabrik.

  Überprüfen Sie:

• Marke von Servo
• PLC-System
• Ersatzteile
• Zugang zur Wartung
• Schmiertechnik

• ---

  14. Prozessintegration

  Die Nadelwicklung ist häufig verbunden mit:

• Isolierungseinrichtung
• Epoxydispensierung
• Prüfungen
• Einfügung von Magneten
• Ausgleich

• Integrierte Produktionslinien verbessern die Konsistenz.

  ---

  15Wichtig für verschiedene Branchen

  Industrie	Der wichtigste Faktor
  Motor für Drohnen	Geschwindigkeit + geringer Drahtschaden
  Elektromotor	Ausfüllung von Schlitten + Automatisierung
  Humanoider Roboter	Präzision + Drehmomentdichte
  Motor des Geräts	Kosten + Stabilität
  Medizinischer Motor	Konsistenz + Sauberkeit
