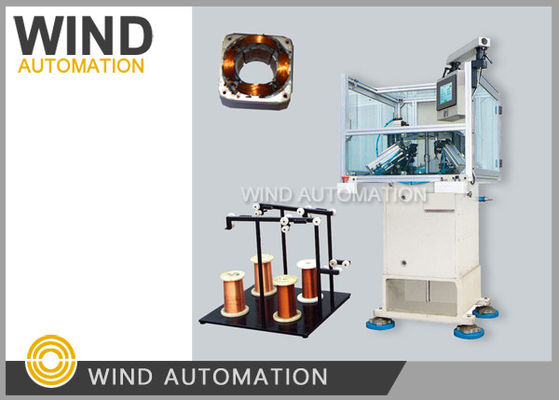

Stator Coil Winding Machine Schattierte Vierpolarsegmentierte Motor WIND-1A-TSM

Schattierte Vierpolarsegmentierte Motorstator Spirale Nadel Wicklmaschine

Anwendung:

Spezielle Maschine für die 4-polige Schattierung des Motorstators,

a. 4 Stück Nadeln 4 Schlitze zur gleichen Zeit, der 4-polige segmentierte Motor ist in der Regel schattierter Stangmotor

b. 4 Satze automatischer Klemmen und Schneiddrahtvorrichtung gewährleisten den automatisierten Prozess und die Effizienz

c. Es kostete ungefähr 2 Minuten, um 1pc Wundstator zu bekommen

Vorteile:

1. Wind 4 Schlitze pro Zeit, schnell

2. Automatisches Wicklung, automatisches Schneiden von vier Stäben pro Zeit

Eigenschaft:

4 Sätze automatische Klammer und Schneiddrahtvorrichtung, Windschatten-Stäbe Motor 4 Schlitze gleichzeitig,

und automatisch Kabel schneiden

Statorwindlerkonfiguration:

Schrittmotor mit hoher Leistung

Mitsubishi PLC

Eingebettete Mensch-Maschine-Schnittstelle

AIRTAC-Zylinder

Parameter:

Durchmesser des Drahtes:00,08 bis 1,00 mm

Stator-ID: 15 bis 65 mm

Kernlänge: 7-90 mm

Kurve Nr. 0-99999

Betriebsoption: Schritt,Auto

Statorpole: 4 Pole

Luftdruck: 5 bis 7 kg/cm2

Leistung: 2 kW, AC220V 50/60Hz

Abmessungen: 1550*900*1450mm

Gewicht: ca. 450 kg

Benötigt wird ein Muster des Herstellers der Motorwickelmaschine:
