12 Schlitze Nadel Wickelmaschine BLDC Motor Stator 1,13 mm AWG17 Kupferdraht

12 Slots Needle Winding Machine BLDC Motor Stator 1.13mm AWG17 Copper Wire
12 Slots Needle Winding Machine BLDC Motor Stator 1.13mm AWG17 Copper Wire 12 Slots Needle Winding Machine BLDC Motor Stator 1.13mm AWG17 Copper Wire

Großes Bild :  12 Schlitze Nadel Wickelmaschine BLDC Motor Stator 1,13 mm AWG17 Kupferdraht Bestpreis

Produktdetails:
Herkunftsort: China
Markenname: WIND AUTOMATION
Zertifizierung: CE
Modellnummer: WIND-2-TDM
Zahlung und Versand AGB:
Min Bestellmenge: 1pc
Preis: Verhandlungsfähig
Zahlungsbedingungen: T/T
Kontakt
Ausführliche Produkt-Beschreibung
Zustand: Neu Zertifikat: CE
Anordnung: Gleichzeitig Wicklung und Arraying Maximaler Draht: 1.13mm AWG17 Kupferdraht
Automatischer Typ: Voll automatisch kann dünnes Draht dickes Draht Maschinenfarbe: Weiße oder pro Kunde Anforderung
Nachverkäufe Windgeschwindigkeit: Ingenieure stehen für die Wartung von Maschinen im Ausland zur Verfügung
Hervorheben:

12 Slots BLDC Motorstator Wickelmaschine

,

Maschine zum Wickeln von Nadeln für 1

,

13 mm AWG17-Draht

12 Schlitze BLDC-Motorstator 1,13 mm AWG17 Kupferdraht-NadelwickelmaschineWIND-2-TDM





(1)Anwendung



BLDC-Statoren mit Nadelwicklung für Nähmaschinen, Klimaanlagenkompressoren und Kühlschränke



Kompressor, Wasserpumpen-Automobilanwendung, Kraftstoffpumpenmotor mit 6 Polen, 9 Polen, 12 Polen oder



18 Pole







(2)Vorteile





Ordentliches und ordentliches Wickeln



Für einen Drahtdurchmesser von 1,12 mm, 6 Lagen, 90 mm Stapelhöhe,

6-lagiges Wickelergebnis bei sauberer und ordentlicher Anordnung





Geschwindigkeit des Wickelbereichs



0,67 mm Drahtstärke, Außenstator 400 U/min

1,59 mm Drahtstärke, Innenseite des Stators nach dem Wickeln 13,5 kg,





Wickeln und Anordnen



Die meisten 6-Lagen-Anordnungen können eine kompakte Wicklung erreichen,

gleichmäßiger Widerstand und besserer Motor











(3)Besonderheit

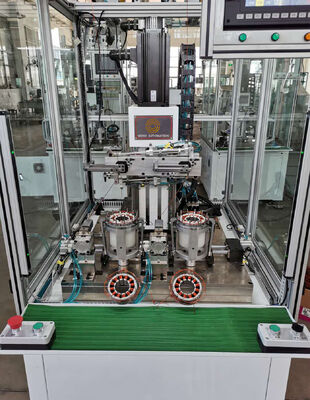

Statorwickelmaschine mit bürstenlosem Motor WIND-2-TDMist präzise Wicklung,

Der Werkzeugwechsel kann in 10 Minuten durchgeführt werden,

Die Maschine wird häufig für Innenstatoren und Außenstatoren von Motorrädern eingesetzt



12 Schlitze Nadel Wickelmaschine BLDC Motor Stator 1,13 mm AWG17 Kupferdraht 0

(4)Parameter



Drahtdurchmesser: 0,08–1,59 mm (AWG17–AWG39).





Parameter

Drahtdurchmesser: 0,2 mm bis 1,3 mm

Stator-Außendurchmesser: max. 150 mm

Stapelhöhe: max. 90mm

Wickelmotor: Servomotor XINJE 5000W 1St

Anordnungsmotor: Servomotor XINJE 2300W 2St

Indexierungsmotor; Servomotor XINJE 750W 2St

Hub: X-Achse max. 180mm,

Y-Achse max. 120mm,

Z-Achse max. 200 mm



Schneidvorrichtung: pneumatisch



Luftdruck: 0,4 ~ 0,6 MPa

Leistung: AC380V 50/60Hz

Gewicht: ca. 750 kg

Referenzmaße: 1620 (L) x 910 (B) x 1800 (H) mm

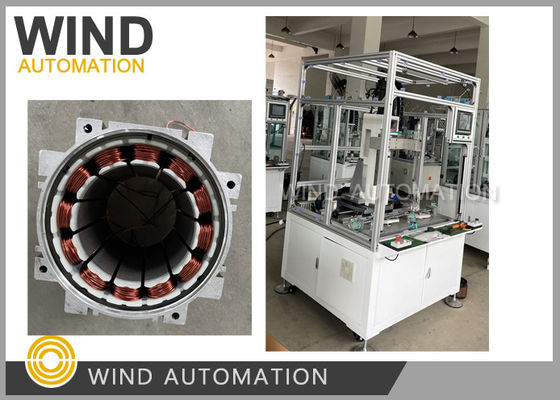

Unten finden Sie ein Beispiel für einen gewickelten Stator



12 Schlitze Nadel Wickelmaschine BLDC Motor Stator 1,13 mm AWG17 Kupferdraht 1
