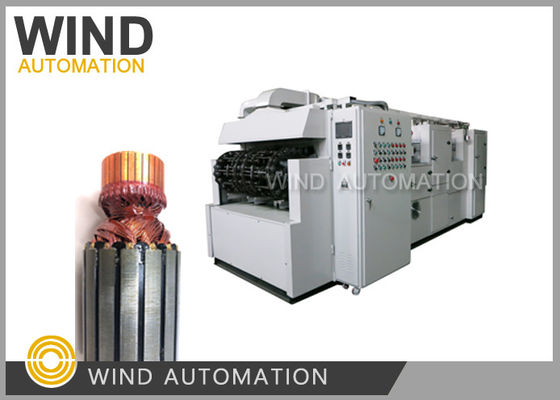

Ein Roll Dip Trickle Lacksystem zur Beschichtung von Rotoren und verschiedenen Spulen

Ein Roll Dip Trickle Lacksystem zur Beschichtung von Rotoren und verschiedenen SpulenWIND-ZDG

• Spezifikation

• Die Hauptkette verwendet eine spezielle gerade Kette: der Kettenstand = 76,2 mm
• Verteilung der Arbeitsstationen: insgesamt 120 Arbeitsstationen, 15 Lade- und Entlade-Stationen, 25 Vorwärmstationen, 4 Luftkühlstationen, 2 Lacktropfstationen,4 Stück Nivellierungsstationen, 15 Stück Niedertemperatursgelstationen, 39 Stück Aushärtungstationen, 15 Stück Kühlstationen.
• Die Befestigungsanlage verwendet einen Ø16-Bohrschläger, der für zwei Armaturtypen verwendet werden kann.
• Schritt 1 Station einmal.Lacktropfzeit und Zykluszeit können festgelegt und angezeigt werden.
• Das Werkstück beginnt zu drehen, bevor das Tropfen verschwindet, und die Geschwindigkeit wird vom Wechselrichter eingestellt.
• Der Lacktropfteil ist mit einer Präzisionsperistaltischen Pumpe ausgestattet, die mit 4 Pumpensätzen ausgestattet ist (zwei Pumpen auf der linken und rechten Seite).
• Die Arbeitstemperatur des Härtetunnels ist einstellbar (≤ 150°C).
• Das elektrische Heizgerät ist mit einem Heißlufträger ausgestattet. Das Heizrohr ist mit Flossen versehen und hat eine lange Lebensdauer (normalerweise 5 bis 8 Jahre).die sicher und zuverlässig ist.
• Die Temperaturregelung verwendet intelligente Temperaturregelungsgeräte mit Übertemperatur-Alarmfunktion und kann jede Heizzone unabhängig voneinander steuern.
• Die Ausrüstung ist mit einem Zentrifugalventilator ausgestattet, der die Abgas- und Abgasbehandlung des Lacktropfbereichs sowie des Lade- und Entladebereichs durchführt.
• Die Maschine wird durch PLC gesteuert und kann alle Prozesse außer dem Laden und Entladen automatisch abschließen.
• Stromversorgung: dreiphasiges Vierdrahtsystem, AC380V/50Hz; Gesamtleistung ca. 38Kw.

• MEin Konfiguration

• AusgabeSchätzung

Unter der Annahme, daß die Zykluszeit in einem Schritt 90s beträgt, die Aufwärmzeit des Werkstücks ≈38min, das Gel ≈23min und die Härtezeit ≈60min; Wenn Sie 10 Stunden am Tag arbeiten, kann die Maschine 3,3 Kreise laufen,Aber es gibt keine Ausgabe im ersten KreisAlso...

Tagesleistung = (3,3-1) Kreis × 120 Stationen × 2 Seiten = 550 Stück

Wird die Zykluszeit und die Arbeitszeiten geändert, ändert sich die Leistung entsprechend.

Maschinenversand
