4 Nadelwickelmaschine 0,06 mm bis 1,0 mm AWG18 bis AWG42 Draht 4 Pol Stator
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Die Situation: | Neues | Wellenmessgerät: | 0.06mm bis 1,0mm AWG18 bis AWG42 |
|---|---|---|---|
| Arbeitsplatz: | 4 Nadeln für eine einzige Station | Automatisierungsart: | Vollautomatisch |
| Maschinen-Farbe: | Weiß oder nach Kundenanforderung | Nach Verkäufen: | Ingenieure für die Auslandservice von Maschinen |
| Markieren: | Nadelwickler,Bldc-Wicklungsmaschine |
||

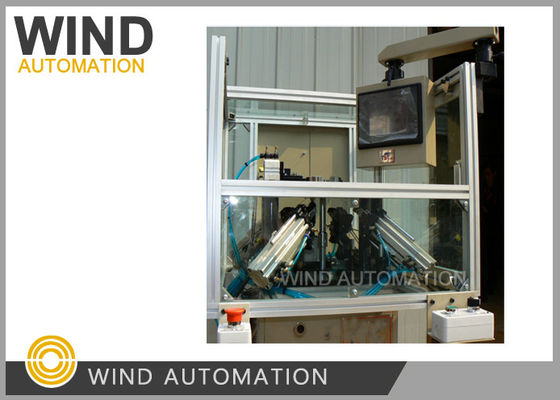

0.06mm bis 1,0mm AWG18 bis AWG42 Draht 4 Pole Stator 4 Nadel Wickelmaschine WIND-1A-TSM
Anwendung:
Vier PoleBLDC-Statoren
WettbewerbsfähigVorteile:
1. Wind 4 Slots pro Zeit bei 400RPM, schnell
2. Automatisches Wickeln, automatisches Schneiden von Drähten
3Einer der lokalen Automobilhersteller brachte über 40 Stück mit.
und nur 3 bis 4 Bediener sind für den Betrieb dieser Maschinen erforderlich
Parameter:
Durchmesser des Drahtes:00,08 bis 1,00 mm
Stator-ID: 15 bis 65 mm
Kernlänge: 7-90 mm
Kurve Nr. 0-99999
Betriebsoption: Schritt,Auto
Statorpole: 4 Pole
Luftdruck: 5 bis 7 kg/cm2
Leistung: 2 kW, AC220V 50/60Hz
Abmessungen: 1550*900*1450mm
Gewicht: ca. 450 kg
Hauptteile für Winder:
Schrittmotor mit hoher Leistung
Mitsubishi PLC
Eingebettete Mensch-Maschine-Schnittstelle
AIRTAC-Zylinder
Ein Vorschlag:
Entsprechend der Statorwicklungsweise können verschiedene Arten von Nadelwicklungsmaschinen eine, zwei, drei,
Vier Nadeln.
Für 4 Pole Stator, empfehlen wir in der Regel Kunden mit 4 Nadeln Wicklmaschine WIND-1A-TSM,
Es kann den Stator schnell bekommen auch es wird 4pcs Anfang Draht und 4pcs Enddraht benötigt werden
verbunden,
Die Nadel wird durch die Drehvorrichtung der Kamme angetrieben, die die Wickelspindel antreibt.
Die Maschine WIND-1A-TSM wichtige elektrische Teile wie Mitsubishi PLC, eingebettete Mensch - Maschine
Schnittstelle, Airtac-Zylinder usw. mit CE-Kennzeichnung,
und wir exportierten nach Europa Unternehmen wie Frankreich, Rumänien und so weiter,
Darf ich wissen, warum Sie lieber eine Nadel oder zwei Nadeln haben, ist es wegen des Brückengrahtes, der auf der
Das Foto?
Der Grundmaschinentyp WIND-1-TSM mit 1 Nadel ist für die Produktion von Prototypen von Statoren mit kleinen
Menge,
Es kann den Schlitz eins nach dem anderen winden, und Sie müssen möglicherweise die Brücke Draht mit der Hand, wenn Sie die Art
WIND-1-TSM als Ihre Stator Isolationskappe die Maschine platzieren Brückendraht automatisch zu stören.
Die Pole des Schattenpolar-Induktionsmotors bestehen aus 4 Schlitzen, die über die Laminationen geschnitten werden.
Der kleinere Teil des geschlitzten Stängels wird mit Hilfe einer Spule kurzgeschaltet.
Diese Spirale wird als Schattenspirale bezeichnet.
der die Spirale hat, nennt man den schattierten Teil und der andere Teil des Stängels den unschattierten Teil.
Benötigt wird ein Muster des Herstellers der Motorwickelmaschine:
1. Stator Stapel Proben jeweils 5 Stück
2. Kupferdrahtmessung pro 1 Rolle
3Stator-Laminations- und Wicklungszeichnungen
