BLDC-Motor-Stator-Nadelwickelmaschine mit Zahnspule-Tap-Draht
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Wickelweise des Stators: | Was immer Delta oder Star Winding Weg | Nadel Nr.: | Eine Nadel oder zwei Nadeln oder drei Nadeln |
|---|---|---|---|
| Anordnung: | Ob Arraying nach Statorwicklungsdiagramm | Automatisierungsart: | Vollautomatisch |
| Maschinen-Farbe: | Weiß oder nach Kundenanforderung | Nach Verkäufen: | Ingenieure für die Auslandservice von Maschinen |
| Markieren: | Nadelwickler,Bewegungsständer-Wickelmaschine |
||

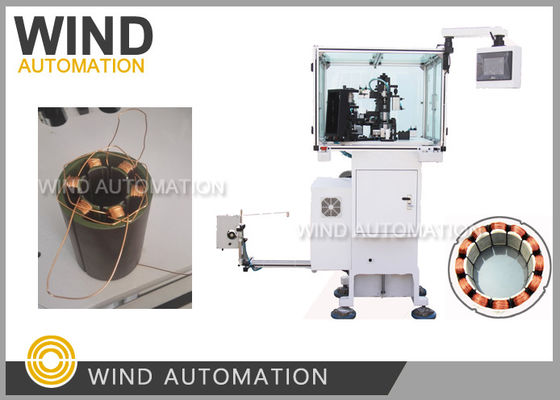

BLDC-Motor-Stator-Nadelwickelmaschine mit Zahnspule-Tap-Draht WIND-2-TSM
Anwendung:
Zähnewickler WIND-2-TSM produzierenMuti-Stäbe BLDC Stator Winder Nadelwicklungfür Stator
mit 6 Stangen, 8 Stangen, 9 Stangen, 10 Stangen, 12 Stangen, 14 Stangen, 18 Stangen (Maßgeschneidert)
Alle Arten von BLDC-Motoren, Schrittmotoren, Ventilator-Motor-Statoren können durch die WIND-2-TSM-Serie mit
andere Art von Wicklungsmethode mit Arraying, mit Brückendrahtplatzierung, Draht-Tappen, der den Stator abdeckt
mit einer anderen Wickelweise.
Vorteile:
1.Weite Anwendung für alle Arten von BLDC-Statoren mit kleinen und großen Abmessungen, schwerem oder leichtem Gewicht,
Große oder kleine Drahtgröße, Anordnung oder keine Drahtverschiebung erforderlich, Drahtverstrickung oder keine Verstrickung
2. Weite Drahtweite von0.08 ~ 1,2 mm (AWG17 ~ AWG39)
3Delta PLC, Delta Servosystem, Mensch-Maschine-Interferenz und reiche Erfahrung in 6,8,912 Zähne
kann die gute Leistung der Wicklungsmaschine gewährleisten
Parameter:
Durchmesser des Drahtes:00,08 bis 1,2 mm
Stator-ID: über 19 mm
Stachelhöhe: 7 bis 90 mm
Luftdruck: 5 bis 7 kg/cm2
Leistung: AC380V 50/60Hz
Gewicht: ca. 500 kg
Abmessungen: 1800 ((L) x 1150 ((W) x 1600 ((H) mm
Die automatische bürstenlose Statorwickelmaschine der Serie WIND-TSM eignet sich für die Wicklung verschiedener
Der emaillierte Draht wird direkt auf den Spuleckern gewundet.
Bei der traditionellen Methode der Wicklung der Statorspule und der Einbettung von Wicklungen werden die Kosten für die
die Anzahl der Spulen erhöht (in Verbindung mit der Ausfüllgeschwindigkeit der Elektromotor-Slots).
Der magnetische Fluss erhöht die Leistung des Motors.
Der Betreiber muss nur die
die Arbeit des Pflückens und Platzierens des Stators, wodurch die Arbeitsintensität des Bedieners verringert und
Die Maschine verfügt darüber hinaus über ein bedeutendes Funktionsmerkmal. Die Kupferdrahtdüsen sind
Bewegt sich nach dem Einstellparameter, so dass die Wunde Draht Paket ist kompakt, sauber, ausgezeichnet
und schön aussieht.
| Liste der Teile des WIND-2-TSM | |||
| Teile | Name | Spezifikationen. | - Ich weiß nicht. |
| 1 | Spindelgurt | Htd8M-776 | 1pc |
| 2 | Anordnungsgurt | HTD8M-624 | 1pc |
| 3 | Indeksierband | 224XL | 1pc |
| 4 | Sicherung | RTFördermittel | 2 Stück |
| 5 | Sicherung | RTFördermittel | 2 Stück |
| 6 | Magnetischer Schalter | Die in Absatz 1 genannten Angaben sind zu beachten. | 1pc |
| 8 | Keramikrad | ¥4 | 2 Stück |
| Werkzeuge: | |||
| 1 | Allen-Schlüssel | 8 Stück | 1 Satz |
| 2 | Schlüssel mit offenem Ende | 13 bis 16 mm | 1pc |
| 3 | Schraubendreher | 1.5 Zoll | 1pc |
| 4 | Schraubendreher Phillips | 4 Zoll. | 1pc |
| 5 | Schraubenschlüssel | 8 Stück | 1 Satz |
| 6 | Werkzeugkasten | 1pc | |
| 7 | Zangen für die Diagonale | 1pc | |
| Einzelteile | |||
| 1 | Schlauchdrüse | 1pc | |
Bitte klicken Sie auf das Bild unten, um das Video zu sehen.
