Ein gewundener Weg: | Fliegerwicklung | Statorlaminierung: | Verzerrter Stator statt Gerader Lamination |
---|---|---|---|
Bewegungsanwendung: | New Energy-Auto | Elektromotor: | Rotations-Encoder-Auflösungen |

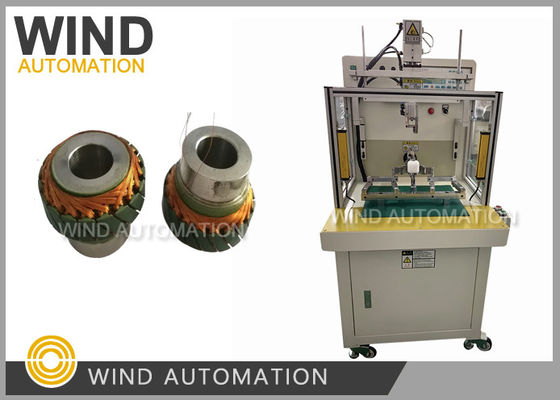

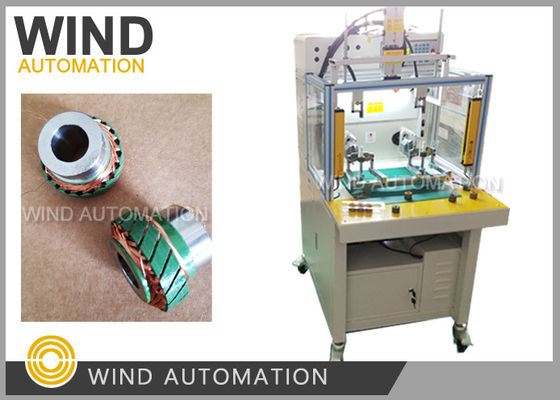

Resolvers Motor Stator Flyer Wicklungsmaschine ist eine spezielle Maschine für Schiebe-Typ Elektrofahrzeug, Hybrid-Auto und neue Energie Motor
Parameter:
Durchmesser des Drahtes:0.1 ~ 0,7 mm
Stator-ID: 15 bis 65 mm
Kernlänge: 7 bis 100 mm
Kurve Nr. 0-99999
Betriebsoption: Schrittweise/Automatisch
Luftdruck: 5 bis 7 kg/cm2
Leistung: 2 kW, AC220V 50/60Hz
Gewicht: ca. 220 kg
Abmessungen: 1600 ((L) x 1100 ((W) x 1400 ((H) mm
Auflösungsmotoren und Stator-Wicklungsvideo
Siehe auch: https://youtu.be/-G_6paSc-Ss
Resolver werden in EV/Hybrid-Autos windlich eingesetzt, die Schiebe-Resolver außerhalb der Stator-Flieger-Wicklungsmaschine WIND-HMW-305D können 1pc Wunde-Stator auf kompakte und effiziente Weise erhalten.
Die Resolver-Wunde im Video, die hauptsächlich in Permanentmagneten synchronen Elektrofahrzeugmotoren verwendet wird, um die elektromotorielle Kraft der Motorwicklung zu messen,Zwei Arten von Sensoren können in der Regel am Ende derEine ist ein Wund-Typ-Resolver und die andere ist ein Reluctance-Resolver.
Die Rolle des Drehtransformators in Elektrofahrzeugen.
Der Resolver (Rotationstransformator) hat hauptsächlich folgende zwei Funktionen:
1.Geschwindigkeitsmessfunktion
2. Positionsmessfunktion, die die Standard-Nullposition des Motors und die Position des Rotors des Motors jederzeit anpasst.
