Steckflächenventilator Motor Wickelmaschine für die Produktion Prototypen Statoren
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Anwendung: | Schrittmotor, Bürstenloser Gleichstrommotor, Muti-Stäbe, Stator, Ventilatormotor | Prototypen Stator: | Pilotversuch in einem Labor zur Herstellung von Prototypen von Statoren. |
|---|---|---|---|
| Arbeitsplatz: | Einzelne Station | Windgeschwindigkeit: | 300 RPM bis 500 RPM je nach Wire Gauge |
| Automatisch: | Automatisches Wickeln und Indizieren | Maschinen-Farbe: | Weiß oder nach Kundenanforderung |
| Muti-Stäbe: | 6 Polen, 8 Polen, 9 Polen, 10 Polen, 12 Polen, 14 Polen, 18 Polen | Nach Verkäufen: | Ingenieure für die Auslandservice von Maschinen |
| Markieren: | Maschine zum Aufwickeln von Flugzeugen,Bürstenlose Motorwicklung |
||

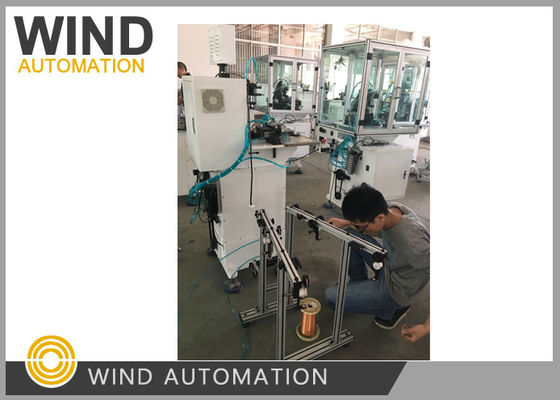

In einem Labor verwendete Nadelwickelmaschine zur Herstellung von Prototypen von Statoren WIND-1-TSM
Anwendung:
WIND-1-TSM ist eine grundlegende interne Statornadelwickelmaschine, die im Labor zur Herstellung von
Prototypen von Statoren mit sechs, acht, neun, zehn, zwölf, vierzehn, achtzehn Säulen, wie z.B.
Schrittmotor, Bürstenloser Gleichstrommotor Muti-Stäbe Stator
Wettbewerbsvorteile:
1. Einfach zu wechselnden Werkzeug für Arten von Statoren, grundlegende und intelligente Vorrichtung für Nadel Wicklung einen Schlitz nach dem anderen
2. kann mit großen und kleinen Multipole BLDC-Statoren mit Min. Öffnungsöffnung Größe 1 mm
3. für Stator-Eindruckmaschinen des Typs WIND-1-TSM
Stator mit 6-, 8- und 9-Säulen kann die gleiche Wicklmaschine verwenden, indem man das Werkzeug wechselt.
Stator mit 10, 12 oder 14 Stangen kann die gleiche Wicklmaschine verwenden, indem man die Werkzeuge wechselt.
4. Sehr geeignet für die BLDC-Motorhersteller, die in kleine Produkte investieren können
Technische Spezifikation des Nadelwicklers:
Durchmesser des Drahtes: 0,08 ~ 1,20 mm
Kurve Nr. 0-99999
Stator-ID:9~65mm Stapelhöhe:7-115mm
Stator Min Schlitzgröße: 1 mm
Min. Nadel Düse Größe:3*0,35*8,5 mm
Betriebsoption: Schrittweise/Automatisch
Statorpole: 6 Pole, 8 Pole, 9 Pole, 10 Pole, 12 Pole, 14 Pole, 18 Pole (Anpassung)
Luftdruck:0.5~0.7MPa Leistung:1KW, AC220V 50/60Hz
Gewicht: ca. 350 kg Abmessungen: 1600 x 900 x 1450 mm
Produktivität: pro Statoröffnung von 1 mm Schlitz, schlagen Geschwindigkeit unter 350 RPM
Frage und Antwort:
1.Welche Art von Statornadelwicklung sollten wir für unseren Stator auswählen?
Die Maschine WIND-1-TSM ist weit verbreitet für 6 Pole, 8 Pole, 9 Pole, 10 Pole, 12 Pole, 14 Pole und
18 Säulen
Schrittmotor und BLDC-Motor mit Einphasen- oder Dreiphasenmotor
Maschine Wicklung, Indexierung und Schneiden automatisch ohne Arraying für Schlitzfüllgeschwindigkeit nicht hoher Stator
Die Wickelmaschine WIND-1-TSM mit Wicklung ohne automatische Indexierungseinrichtungund Winkelschwung
Das Cam-Gerät eignet sich sehr gut zum Wickeln von großen und kleinen Drähten, Heben oder Leichtbau.mit einer Leistung von mehr als 1000 W
2. Wie läuft die Ausbildung zum Bedienen der Statorwickelmaschine?
Für das Maschinen-Training schicken Sie normalerweise einen Ingenieur zu uns ins Werk, um ihn vor der Lieferung zu überprüfen.
WIND-1-TSM ist keine komplizierte Maschine, wenn Ihr Ingenieur Erfahrung hat, dann müssen Sie nicht
Kommen Sie und wir können ein paar Videos machen, damit Sie operieren können.
3.Ist die Maschine von Ihnen eingeschaltet und in Betrieb genommen?
Ja, die Maschine wird von Maschinenseite aus eingeschaltet, um Maschine und
Start, Notfallknopf, automatischer Schritt zum Bedienen der Maschine
4.Ich habe keinen Wundstator.
Der Wundstator kann Shanghai Wind Automation zeigen
Das Wicklungsdiagramm, das den Wicklungsweg, den Brückendraht, den Enddraht umfasst
Wenn Sie keine Wunde Stator haben, bitte geben Sie Wicklungszeichnung
Für die Herstellung und Inbetriebnahme der Maschine sind folgende Muster und Zeichnungen erforderlich:
1Statorstapel 5 Stück ohne Wicklung mit Isolierkappe oder Isolierpapier
2Wundstator 1 Stück
3Ein Kupferdraht reicht für die Wicklung von 10 Statoren.
4Stator-Laminations- und Wicklungszeichnungen
Bitte klicken Sie auf das Bild unten, um das Video zu sehen.
