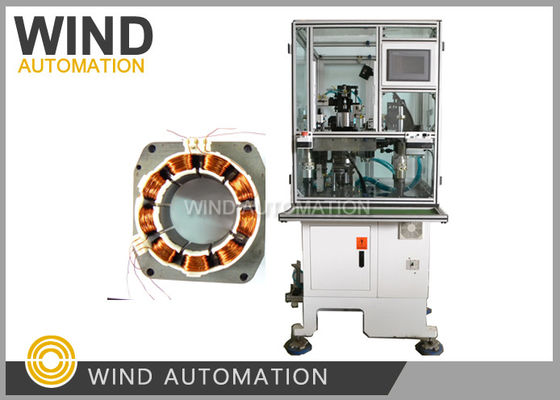

Muti Pole BLDC Motor Winding Machine schneller als drei Kopf Winder

: Großes Bild : Muti Pole BLDC Motor Winding Machine schneller als drei Kopf Winder

Produktdetails:

Herkunftsort:	China
Markenname:	WIND AUTOMATION
Zertifizierung:	CE
Modellnummer:	WIND-3A-TSM

Zahlung und Versand AGB:

Preis:	Negotiable
Zahlungsbedingungen:	T/T

Kontakt

Ausführliche Produkt-Beschreibung

Die Situation:	Neues	Bescheinigung:	CE-Nummern
Arbeitsplatz:	Einzelne Station	Windgeschwindigkeit:	300 RPM bis 500 RPM je nach Wire Gauge
Automatisch:	Vollautomatisch	Maschinen-Farbe:	Weiß oder nach Kundenanforderung
Nachverkäufe Windgeschwindigkeit:	Ingenieure für die Auslandservice von Maschinen
Markieren:	Nadelwickler , Bewegungsständer-Wickelmaschine

Muti-Stäbe BLDC-Motor-Stator-Nadel-Windemaschine schneller als drei KöpfeWinder WIND-3A-TSM

Anwendung:

BLDC-Statoren für Nähmaschinen,Klimakompressor,Kühlschrank

Kompressor,Wasserpumpe für die Automobilindustrie, Brennstoffpumpenmotor mit sechs, neun, zwölf oder mehr Polen

18 Säulen

Vorteile:

Schnell wie drei Köpfe

Maschine

3 Nadeln winden 3 Schlitze gleichzeitig,

Breiter kann die Wicklung in 3 mal für 9poles BLDC-Stator beenden

Wickelbereich

mit einer Leistung von mehr als 10 Watt pro Sekunde,

Besonders geeignet für einen dicken Drahtdurchmesser von etwa 0,8 mm (AWG20)

Motorische Applikation

Nähmaschine, Klimaanlage, Kühlschrank

Kompressor,Wasserpumpe, Kraftstoffpumpe

Eigenschaft:

Bürstenlose Motorstatorwickelmaschine WIND-3A-TSMist für die Herstellung von Mehrpole-Dreiphasestatoren ausgelegt

Seine kurvige Strecke ist quadratisch,Es wickelt und vermischt Kabel gleichzeitig und automatisch.

Die Schlitze, die Nadelwicklung, die Anordnung, die Indexierung, die Anbringung von Brückendraht, die Schnittdrähte sind vollautomatisch.

Parameter:

Durchmesser des Drahtes:0.08 ~ 1,2 mm (AWG17 ~ AWG39)

Stator-ID: 15 bis 65 mm

Kernlänge: 7 bis 110 mm

Kurve Nr. 0-99999

Betriebsoption: Schrittweise/Automatisch

Statorpole: 6 Pole, 9 Pole, 12 Pole, 18 Pole (Anpassung)

Luftdruck: 5 bis 7 kg/cm2

Leistung: 2 kW, AC220V 50/60Hz

Gewicht: ca. 450 kg

Abmessungen: 1600 ((L) x 1100 ((W) x 1400 ((H) mm

Frage und Antwort:

1Welche Art von Statornadelwicklung wählen wir für unseren Stator in der beigefügten Zeichnung aus?

Die Wickelmaschine WIND-3A-TSM mit Servo-Einrichtung für die Indizierung der Wickelanordnung

und Winkel-Swing-Cam-Gerät ist sehr geeignet für Wicklung Ihrer Stator in der Zeichnung,

Es ist sehr stabil bei der Wicklung großer und kleiner Drähte, Heben oder leichten BLDC Motor Kompressorstatoren.

2.Können Sie auch die Wickelzeit unseres Designs schätzen,Wie viele Statoren können wir produzieren?

in einemEine Stunde?

Nach Ihren Wicklungsdaten Zahl der Kurven 27, Draht Durchmesser 0,8 mm,

Die Wicklungsgeschwindigkeit, die wir vorschlagen, ist 300 RPM, und es dauert ungefähr 1 Minute, um 1 PC Wunde Stator zu bekommen,

In einer Stunde kannst du mehr als 60 Stück bekommen.

3Wie lautet die Materialliste, die wir für die Maschinenspur bereitstellen sollen?

Für die Herstellung und Inbetriebnahme der Maschine sind folgende Muster erforderlich:

1Stator-Stack 5 Stück ohne Wicklung

2Wundstator 1 Stück

3Ein Kupferdraht reicht für 15 Statoren.

Bitte klicken Sie auf das Bild unten, um das Video zu sehen.

Der BLDC-Motor wird weit verbreitet in Haushaltsgeräten, der Automobilindustrie, in der Luft- und Raumfahrtindustrie, in der Verbraucherindustrie und in der Industrie eingesetzt.

Der Name "Elektronik", "Medizintechnik", "Industrielle Automatisierung" und "Andere Geräte und Instrumente".

Dies bedeutet, dass BLDC elektronische Kommutatoren direkt verwendet, ohne einen Kommutatorbürste mit einem mechanischen

Struktur.

BLDC hat viele Vorteile gegenüber gebürsteten Motoren, wie:

1. Kann bessere Drehmomentgeschwindigkeitsmerkmale erzielen

2. Hochgeschwindigkeitsdynamische Reaktion

3. Hohe Effizienz

4Lange Lebensdauer.

5Geräuscharmer.

6- Hochgeschwindigkeit.

Darüber hinaus eignet sich das überlegene Drehmoment und der Formfaktor von BLDC für Anwendungen, bei denen der Motor

Sie haben selbst Anforderungen an Gewicht und Größe.
