Schneidmaterial: | Kohlenstoffstahl/Edelstahl | Name: | Laser-Schneidemaschine |
---|---|---|---|
Maximale Laser-Energie: | 500W,750W,1000W,2000W | Laserwellenlänge: | 1080nm |
Maschinenpaket: | 4300mm*2150mm*1700mm kann in einem 20'GP | Nach Verkäufen: | Zwei Jahre Lasergarantie |
Markieren: | Bürstenlose Motorwicklung,Bewegungswickelmaschine |

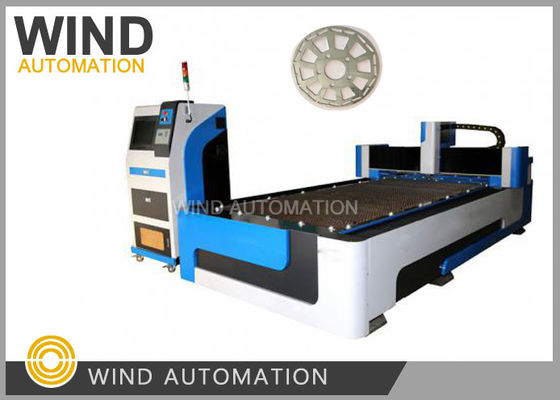

DieElektrische Motoren Prototypen Faserlaserschneidemaschine vor dem Stapeln
Für einen neuen elektrischen Motor müssen Hersteller immer mehrere Prototypen herstellen, um die Leistung zu testen und den Motorfunktionsparameter zu überprüfen, um einen Testlauf durchzuführen.
In dieser Situation ist der Industrie-CNC-Laser für das Schneiden von Statorblättern sehr geeignet, um die Prototypen mit jeder Form zu produzieren!Also ist es nicht viel in Investitionen erfordern eine Laserschneidemaschine für Motor Prototypen.
Die Präzisions-CNC-Fasermaschine, die 500W-Leistungsfaserlaser mit international fortgeschrittener Technologie verwendet, ist ein Hightech-Produkt, das das Laserschneiden integriert.Präzisionsmaschinen und numerische SteuerungstechnikEs wird hauptsächlich für Metallmaterialien wie Kohlenstoffstahlplatte, Edelstahlplatte, Aluminiumlegierungen verwendet.
Es ist die bevorzugte Schneidmaschine für die Metallverarbeitungsindustrie.
Material, das von C behandelt wirdMaschine zum Auslösen:
Speziell zum Schneiden einer Vielzahl von mittleren und dünnen Metallplatten, hochwertiges Schneiden von 0,5 ~ 10 mm Kohlenstoffstahlplatte, 0,5 ~ 4 mm Edelstahlplatte, Schneiden von Aluminiumlegierungsplatte, verzinkte Platte,Elektrolytische Platte, Siliziumstahl, Titanlegierung, verzinkte Bleche, Metallmaterial usw.
Vorteile der Laserschneidmaschine
1. Niedrige Kosten, geringer Stromverbrauch, können Luft blasen, um verschiedene Metallbleche zu schneiden,
Die Produktionskosten liegen bei etwa 2,2 USD~3,7 USD/Stunde.
2. Hohe Schneidgeschwindigkeit und Effizienz, kann 30 Meter/Minute schneiden
3. gute Qualität, geringe Verformung, flaches Aussehen und schönes Aussehen
4Der Servomotor und der Steuergetriebe sorgen für eine hohe Schnittgenauigkeit.
5. Mit professioneller Software können Sie alle Arten von Grafiken oder Texte für sofort entwerfen
Verarbeitung, flexible Verarbeitung, einfacher und bequemer Betrieb.
6Hohe Stabilität, mit dem weltweit besten importierten Faserlaser, stabile Leistung,
Lebensdauer der kritischen Komponenten von bis zu 100.000 Stunden, Wartungsfrei.
7- sehr geringe Wartungskosten, kein Laser-Gas, Glasfaserübertragung,
Es ist keine Notwendigkeit für reflektierende Linsen, kann eine Menge Wartungskosten sparen.
8. Das Produkt ist einfach zu bedienen und zu warten, und die optische Faser wird übertragen
ohne Anpassung des optischen Weges.
Technische Daten
Technischer Punkt | Technische Daten |
Laserwellenlänge | 1080 nm |
Maximale Laserleistung | 500 W |
Pulsfrequenz | 1~500 Hz kontinuierlich einstellbar |
Zielführung | Rotes Licht zeigt an |
Arbeitstisch | 3000 mm*1500 mm |
Genauigkeit der Wiederholung der Positionierung der X/Y-Achse | ± 0,05 mm |
Unterstütztes Grafikformat | DXF, usw. (Auto CAD, CorelDraw Software) |
Stromverbrauch der gesamten Maschine | ≤ 8 kW |
Stromversorgung | 3 Phase 380V,50Hz,60A |
Abmessungen (L × W × H) | 5000 mm × 2350 mm × 1800 mm |
Gewicht | 2800 kg |
Schnittdaten
500 W Schnittdaten | |||||
Material | Stärke | Geschwindigkeit ((m/min) | Druck (MPA) | Gas | Schneidhöhe |
mit einer Breite von nicht mehr als 20 mm | 0.5 | >18 | 1 | N2 | 0.6 |
1 | 8.4 ~ 12 | > 11 | N2 | 0.6 | |
2 | 1.8 bis 2.4 | > 18 | N2 | 0.6 | |
3 | 0.84 bis 1.2 | > 20 | N3 | 0.6 | |
Kohlenstoffstahl | 1 | 8.4 ~ 12 | 1 | O2 | 1 |
2 | Drei bis vier.2 | 0.6 bis 0.8 | O2 | 1 | |
3 | 1.5 bis 2.1 | 0.25 bis 0.4 | O2 | 1 | |
4 | 1.2 bis 1.5 | 0.15 bis 0.2 | O2 | 1 | |
5 | 0.9 bis 1.2 | 0.15 bis 0.2 | O2 | 1 | |
6 | 0.72 bis 0.96 | 0.1 bis 0.2 | O2 | 1 |
Schneidmaschine Hauptteile Marke
- Nein. | Name | Spezifikation | Zählen | Marke |
1 | Laser | 500 Watt Laser | 1pc | Ruike |
2 | Schnittkopf | Schnittkopf aus Faserlasern | 1pc |
Schweizer Raytools
|
3 |
Maschinengewebe |
Hochfeste Stahlkonstruktion mit Portal (Präzisions-Fräsmaschine für Portalen) |
1pc |
Selbstentwickelt |
4 | Maschinenstrahl | 1pc | Selbstentwickeltes Raumfahrtaluminium | |
5 | Schild aus Edelstahl | 1pc | Selbstentwickelt | |
6 | Elektrischer Teil | 1pc | Schneider | |
7 | Präzisions-Helical-Rack (X-Achse, Y-Achse) | 2 Stück | Taiwan YYC | |
8 | Lineare Führungen (X-Achse*2, Y-Achse*2, Z-Achse*2) | 3 Stück | Taiwan HIWIN | |
9 | Servomotor (Y-Achse * 2, X-Achse, Z-Achse) | 4 Stück | Yaskawa | |
10 | Präzisionsreduktor (Y-Achse * 2, X-Achse) | 3 Stück | - Ich weiß. | |
11 | Proportionalventil | 1pc | SMC | |
12 | mit einer Leistung von mehr als 10 W | 1pc | Lingke | |
13 | Sammlung von Material | 1pc | Selbstentwickelt | |
14 | Gaskreislauf | 1pc | Hochdruckdoppelgasweg | |
15 | Hochgeschwindigkeitsschleppleine | 3 Stück | Yanshan | |
16 | Chassis für die industrielle Steuerung | 1pc | Taiwanische Industriekontrolle | |
17 | Z-Achsen-Präzisions-Hofschieber | 1pc | Selbstentwickelt | |
18 | Automatische Schmierölpumpe | 1pc | Taiwan Dongtai | |
19 | mit einer Leistung von mehr als 1000 W | 1pc | Zhiou, du bist ein guter Mann. | |
20 | Klimagerät für Schränke | 1pc | Selbstentwickelt | |
21 | reglementierte Stromversorgung | 1pc | Leilang | |
23 |
CNC-System |
CNC-System | 1pc |
Fscut |
24 | Schneidsoftware | 1pc | ||
25 | Kapazität-Induktivitätshöhenregelung | 1pc | ||
26 | Wireless Handheld Controller | 1pc |
