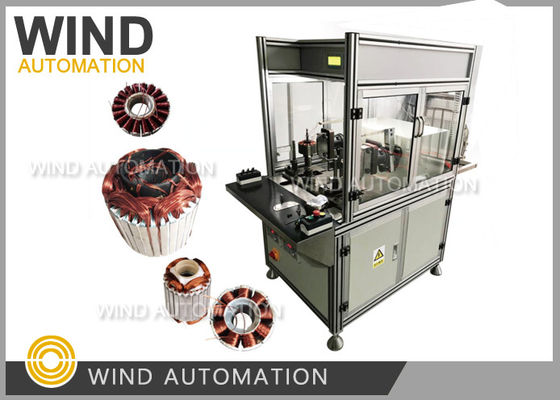

Outrunner Stator Wicklungsmaschine Ventilator Motor Lüfter Außenrotor Winder

China Outrunner Stator Wicklungsmaschine Ventilator Motor Lüfter Außenrotor Winder fournisseur

Großes Bild :  Outrunner Stator Wicklungsmaschine Ventilator Motor Lüfter Außenrotor Winder

Produktdetails:

Herkunftsort: China
Markenname: WIND AUTOMATION
Zertifizierung: CE
Modellnummer: WIND-8002B

Zahlung und Versand AGB:

Min Bestellmenge: 1pc
Preis: Negotiable
Verpackung Informationen: Paletten
Lieferzeit: 45 Arbeitstage
Zahlungsbedingungen: T/T
Kontakt
Ausführliche Produkt-Beschreibung
Die Situation: Neues Bescheinigung: CE-Nummern
Arbeitsplatz: Doppelstation Windgeschwindigkeit: Max. 1500 RPM je nach Wire Gauge
Automatisch: Vollautomatisch Maschinen-Farbe: Weiß oder nach Kundenanforderung
Nachverkäufe Windgeschwindigkeit: Ingenieure für die Auslandservice von Maschinen
Markieren:

Maschine zum Aufwickeln von Flugzeugen

,

Bürstenlose Motorwicklung

Ventilator mit Lüftermotor Außenrotor Winder Outrunner Stator Wickelmaschine WIND-8002B







Anwendung:



Der Stator wird von einem Motor, einem Lüfter, einem Ventilator, einem externen Rotor, einem BLDC-Motor und einem Outrunner-Stator gesteuert.



Großes Außenstator







Vorteile:





vollautomatisch



Automatische Wicklung, automatische Anordnung, automatische Indexierung





Gemeinsame Slot-Nr.



2 bis 24 Schlitze





mit einem Durchmesser von nicht mehr als 15 mm



30 Stück Kabel









Parameter:



Durchmesser des Drahtes: 0,05 bis 0,45 mm



Stator OD: 50 mm bis 137 mm (andere Größe maßgeschneidert)



Statorhöhe:10 mm bis 100 mm



Betriebsoption: automatisch



Automatische Wicklung, automatische Indexierung, automatische Wicklungsanordnung, automatisches Klemmen und Schneiden



Stator-Schlitz Nr. Unter 48 Stellen



Stromversorgung: AC220V 50/60Hz



Gewicht: ca. 500 kg



Abmessungen: 1600 ((L) x 900 ((W) x 1600 ((H) mm







Frage und Antwort:





Erste Frage:



Wir sind AC Motor & Ventilator Hersteller in X Land,



Wir suchen eine Wicklmaschine für den externen Rotormotor.



Der Stator hat einen Durchmesser von 110 mm und eine Höhe von bis zu 80 mm.



Die Wickelvorrichtungen sind 2, 4 und 6 Stangen.



Bitte lassen Sie es mich wissen, falls Sie eine geeignete Wickelmaschine haben.



Antwort:



Können wir uns unterhalb der Informationen über eine geeignete Maschine informieren?

1. Rotor-Schlitze Nr. (24 Schlitze oder 36 Schlitze oder andere Schlitze)

2- Rotorgröße (110mm), einer von ihnen 80mm Höhe, wie wäre es mit anderen Höhe,

Ventilator Motor haben immer Arten von Stapelhöhe

3. Wicklungsdiagramm des Stator sollte geändert werden, um mit Maschine konform (jetzt ist es produzieren von Hand)

4- Einphasige oder dreiphasige und wie viele Pole getrennt, bitte eine Liste machen

Wir können ein Wicklungsdiagramm pro Motorphase und Stangen vorschlagen



Zweite Frage:

Wie macht die Statorwickelmaschine die erste Positionierung?

Antwort:

Die Maschine verwenden Zähne oder Schlitze auf Stator Stapel, um die erste Positionierung zu tun

Unten ist ein Beispiel für die Zähne Positionierung



 Outrunner Stator Wicklungsmaschine Ventilator Motor Lüfter Außenrotor Winder




Für die Herstellung und Inbetriebnahme der Maschine sind folgende Muster und Zeichnungen erforderlich:



1Stator-Stack 5 Stück ohne Wicklung



2Wundstator 1 Stück



3Ein Kupferdraht reicht für die Wicklung von 10 Statoren.



4Stator-Laminations- und Wicklungszeichnungen







Bitte klicken Sie auf das Bild unten, um das Video zu sehen.


Outrunner Stator Wicklungsmaschine Ventilator Motor Lüfter Außenrotor Winder
