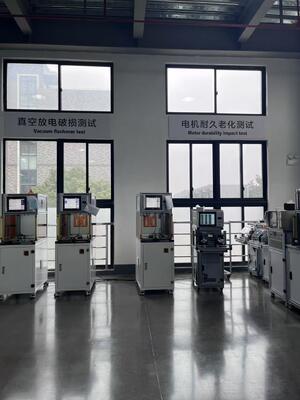

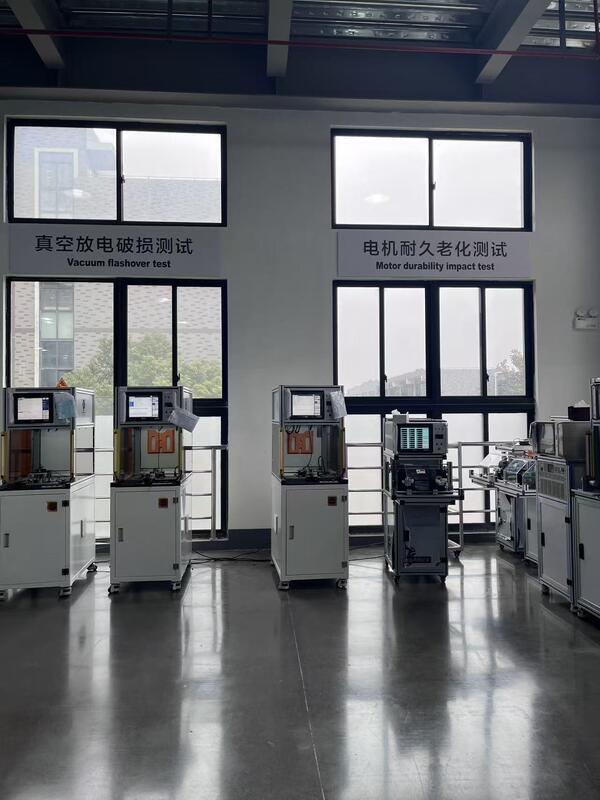

Wie man einen Drohnenmotor-Stator unter Vakuumbedingungen testet

Wie man die elektrische Leistung von Stators testet unter Vakuumbedingungen:

1. Vorteil

1) Schnelle Spannvorrichtung kann für 3 Anschlussdrähte montiert werden

2) Pneumatische Spannvorrichtung wird häufig zum Testen von 3 Anschlussdrähten oder 6 Enddrähten verwendet

2.Prüfgegenstand: Alle Prüfgegenstände können einzeln oder zusammen durchgeführt werden.

1)DC-Widerstandsprüfung

Prüfbereich: 0,01 Ohm - 1000 Ohm

Prüfschleife: 6 Schleifen (erweiterbar)

Toleranz: ±0,5 %

Prüfmethode: Vierpunktmessung, mit automatischer Umgebungs-Temperaturkorrekturfunktion

2)Induktivitätsprüfung (einschließlich 3-Phasen-Gleichgewichtsprüfung)

Prüfbereich: 10 mH – 500 mH

Prüfschleife: 6 Schleifen (erweiterbar)

Toleranz: ±2,5 %

Prüfmethode: Vierpunktmessung

3)Windungsschluss-Isolierung

Puls-Hochspannung: 100 V - 3000 V (100 V / Schritt)

Pulsspitze: 0,5 ms

Abtastfrequenz: 1-40 MHz

Prüfschleife: 6 Schleifen (erweiterbar)

Toleranz: ±2,5 %

Bewertungsmethode: Flächenunterschiedsbewertung (empfindlich für Induktivität und Energieverlust)

Standard-Wellenform ist Weiß, OK-Wellenform ist Grün, NG-Wellenform ist Rot

4)Isolationswiderstand

Spannung: DC500V /1000V

Prüfzeit: 1-10s (einstellbar)

Bewertungsbereich: 1-1000 MΩ

Toleranz: ±2,5 %

5)Zwischenphasen-Isolierung

Spannung: DC500V /1000V

Prüfzeit: 1-10s (einstellbar)

Bewertungsbereich: 1-1000 MΩ

Toleranz: ±2,5 %

6)Zwischenphasen-Hipot

Spannung: AC100-3000V (100V/Schritt)

Prüfzeit: 1-10s (einstellbar)

Bewertungsbereich: 0,1 mA -- 20 mA

Toleranz: ±2,5 %

7)Hipot (mit Lichtbogenerkennung)

Spannung: AC100-3000V (100V/Schritt)

Prüfzeit: 1-10s (einstellbar)

Bewertungsbereich: 0,1 mA -- 20 mA

Toleranz: ±2,5 %

8)Widerstandsbalance

Prüfmethode: DC-Widerstandsabtastung

Prüfzeit: 0,1s

Bewertungsmethode: Prozentuale Methode zur Beurteilung der Differenz des DC-Widerstands zwischen den Wicklungen.

3.Prüfzeit
