Wie man die Analyse von Drohnenmotorenstatorn in einer Vakuumumgebung beurteilt
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Zustand: | Neu | Testprodukt: | Generator Alternator Stator |
|---|---|---|---|
| Arbeitsstation: | Doppelstation | Anzeige des Inhaltes des Prüfelements: | Einrichtungen Testador |
| HS-Code:: | 9030390000 | Kundendienst: | Ingenieur verfügbar für Überseeservice |
| Hervorheben: | Drohnenmotorstatoranalysator,Vakuumumgebungsankerprüfgerät,Statoranalysetestgerät |
||

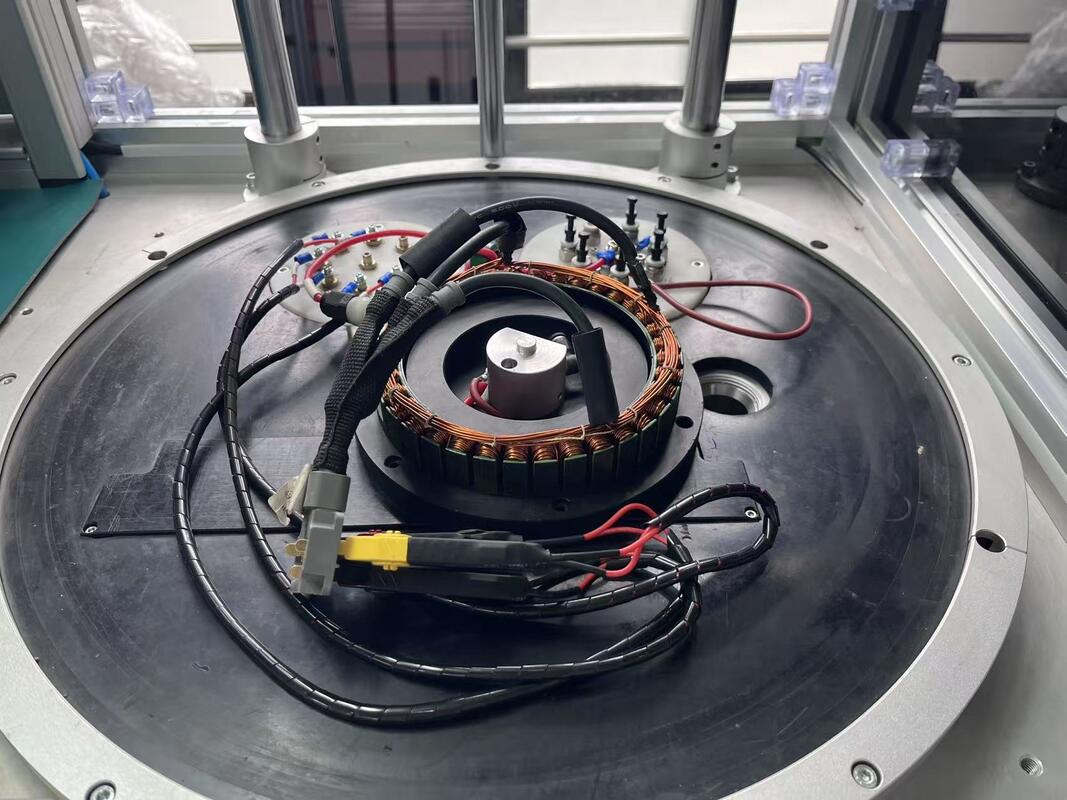

Anleitung zur Qualitätsprüfung von Generator-Lichtmaschinenstator-Analysen WIND-DTS-120
Prüfgegenstand:
Bei der Herstellung von Generatorstatorwicklungen ist die Prüfung der Qualitätssicherungsprozess nach
Papierbeilegung, Wellenwicklung, Spuleneinlage, Formgebung,
alle Prüfgegenstände einschließlich Gleichstromwiderstand/Induktivität/Windung-zu-Windung-Isolierung/Isolationswiderstand
/Zwischenphasenisolierung/Zwischenphasen-Hipot/Hipot/Widerstandsbalance können einzeln oder zusammen durchgeführt werden.
1)Gleichstromwiderstandsprüfung
Prüfbereich:0,01W - 1000W
Prüfschleife:6 Schleifen (skalierbar)
Toleranz:±0,5 %
Prüfmethode:Vier-Punkt-Messung mit automatischer Umgebungs-Temperaturkorrekturfunktion
2)Induktivitätsprüfung (einschließlich 3-Phasen-Balanceprüfung)
Prüfbereich:10mH – 500mH
Prüfschleife:6 Schleifen (skalierbar)
Toleranz: ±2,5%
Prüfmethode:Vier-Punkt-Messung
3)Windung-zu-Windung-Isolierung
Puls-Hochspannung: 100V-3000V (100V / Schritt)
Pulsspitze: 0,5ms
Abtastfrequenz: 1-40 MHz
Prüfschleife:6 Schleifen (skalierbar)
Toleranz: ±2,5%
Bewertungsmethode:Flächenunterschiedsbewertung (empfindlich für Induktivität und Energieverlust)
Standard-Wellenform ist Weiß, OK-Wellenform ist Grün, NG-Wellenform ist Rot
4)Isolationswiderstand
Spannung:DC500V /1000V
Prüfzeit:1-10s (einstellbar)
Bewertungsbereich:1-1000 MW
Toleranz: ±2,5%
5)Zwischenphasenisolierung
Spannung:DC500V /1000V
Prüfzeit:1-10s (einstellbar)
Bewertungsbereich:1-1000 MW
Toleranz: ±2,5%
6)Zwischenphasen-Hipot
Spannung:AC100-3000V (100V/Schritt)
Prüfzeit:1-10s (einstellbar)
Bewertungsbereich:0,1 mA -- 20 mA
Toleranz: ±2,5%
7)Hipot (mit Lichtbogenerkennung)
Spannung:AC100-3000V (100V/Schritt)
Prüfzeit:1-10s (einstellbar)
Bewertungsbereich:0,1 mA -- 20 mA
Toleranz: ±2,5%
8)Widerstandsbalance
Prüfmethode:DC-Widerstandsabtastung
Prüfzeit:0,1s
Bewertungsmethode:Prozentuale Methode zur Beurteilung der Differenz des Gleichstromwiderstands zwischen den Wicklungen.
2.Prüfzeit
| Gegenstand | Gleichstromwiderstand | Widerstandsbalance | Windung-zu-Windung-Kurzschluss | Isolationswiderstand | Hipot | Zwischenphasenisolierung | Zwischenphasen-Hipot |
| Parameter | 0,05s/Schleife | 0,1s/Zeit | 1 Impuls/ Zeit | 1s/Zeit | 1s/Zeit | 1s/Zeit | 1s/Zeit |
| Zeit | 1,5s/6 Schleifen | 0,1s | 1s | 1s | 1s | 1s | 1s |
3.Prüfvideo
