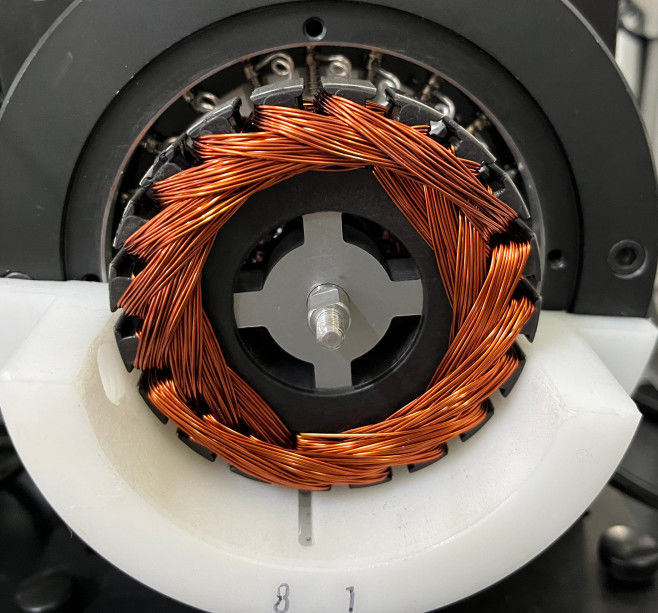

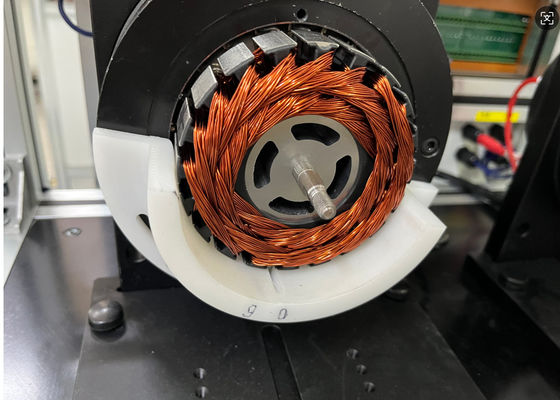

Wie man die 20 Schlitze Heizmotor Armatur zu beurteilen

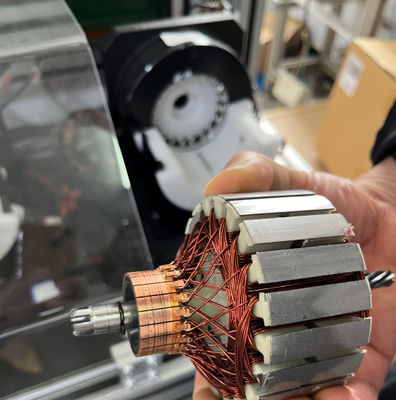

So beurteilen Sie den 20-Schlitz-Motoranker

Mit vier Aspekten

1. Statorwiderstand, 0,01 mΩ~10 mΩ (Anzeige ÜBER bei außerhalb des Bereichs)

Vier-Punkt-Messung zur Gewährleistung der Genauigkeit

2. Schweißwiderstand, 0,001 mΩ-10 mΩ (Anzeige ÜBER bei außerhalb des Bereichs)

Sechs-Punkt-Messung zur Gewährleistung der Genauigkeit

3. Querkraftwiderstand 0,01 mΩ-10 mΩ

Vier-Punkt-Messung zur Gewährleistung der Genauigkeit

4. Überspannung 100-1000V (100V/Zeit)

Impulsspitze: 0,5 µs, Frequenz 1~40MHz

Standardwellenform ist Weiß, OK-Wellenform ist Grün, NG-Wellenform ist Rot

5. Isolationswiderstand DC 500V

Testzeit: 1~10s (0,1s/Zeit)

Bereich: 1~500MΩ

Genauigkeit: ≤±5%

6. Hochspannungsprüfung AC 100-1000V

Testzeit: 1~10s (0,1s/Zeit)

Kollektorstäbe des Ankers ≤ 36 Stäbe

Testpanel-Zykluszeit: 8~9s (gemäß 33 Stäben)

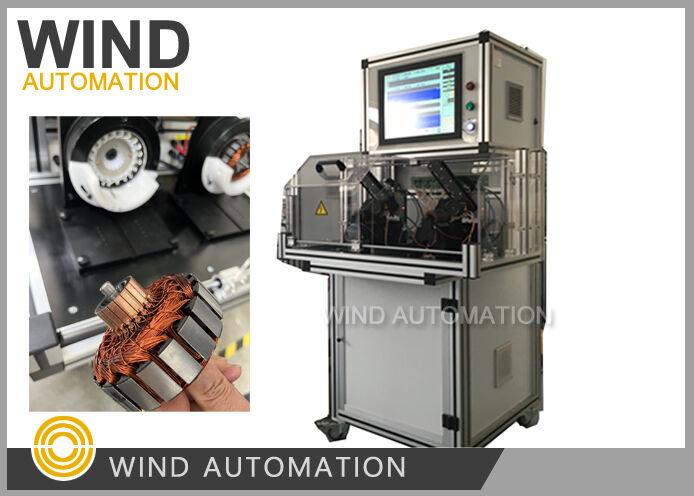

Frage des Motorherstellers und Antwort von Wind Automation

Motorhersteller K aus der Türkei

Bei Schweißwiderstandsmessungen an einem 20-poligen Kollektor erhalte ich im Allgemeinen Werte zwischen 0,02 mΩ und 0,04 mΩ. Gelegentlich treffe ich jedoch auf Werte um 0,3 mΩ bei einigen Kollektorstäben.

Könnten Sie bitte raten, was der maximal zulässige Schweißwiderstand in solchen Fällen sein sollte? Wäre es zum Beispiel angemessen, einen Maximalwert von 0,1 mΩ festzulegen?

Wie können wir einen angemessenen Schwellenwert für diesen Parameter berechnen oder definieren?
