Ausrüstung zur Prüfung von Armaturen Gleichstromwiderstand Induktivität Überspannung Isolierung Hi-Pot Rotation

Antriebstester Gleichstromwiderstand Induktivität Überspannung Isolierung Hi-Pot Rotation WIND-ATS

Prüfmaschine für Rüstungen WIND-ATS-300

(1)Prüfobjekte

Diese Armaturenprüfmaschine prüft den Bar-Bar-Widerstand, Schweißwiderstand, dielektrische Festigkeit ((Hi-pot),

Isolationswiderstand und Dreh- und Dreh-Isolation,die Prüfobjekte können alle auf dem Bildschirm angezeigt werden,

Oder Sie können ein Element auswählen und es einzeln anzeigen,

Der Lade- und Prüfmodus kann durch Schieben der Sicherheitsabdeckung verändert werden.

Die Prüfung beginnt, sobald die Sicherheitsabdeckung auf die Arbeitsstation geschoben wird.

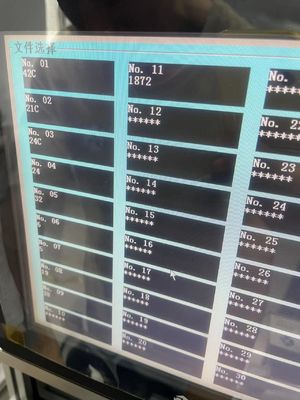

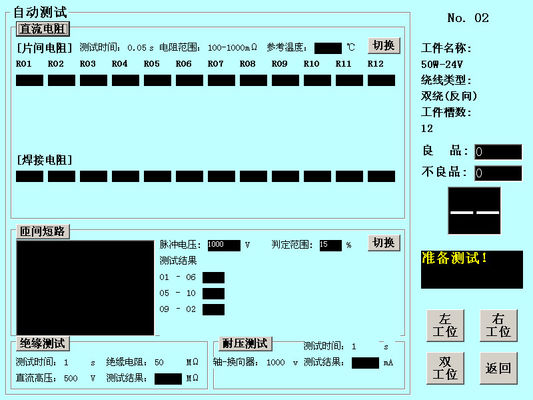

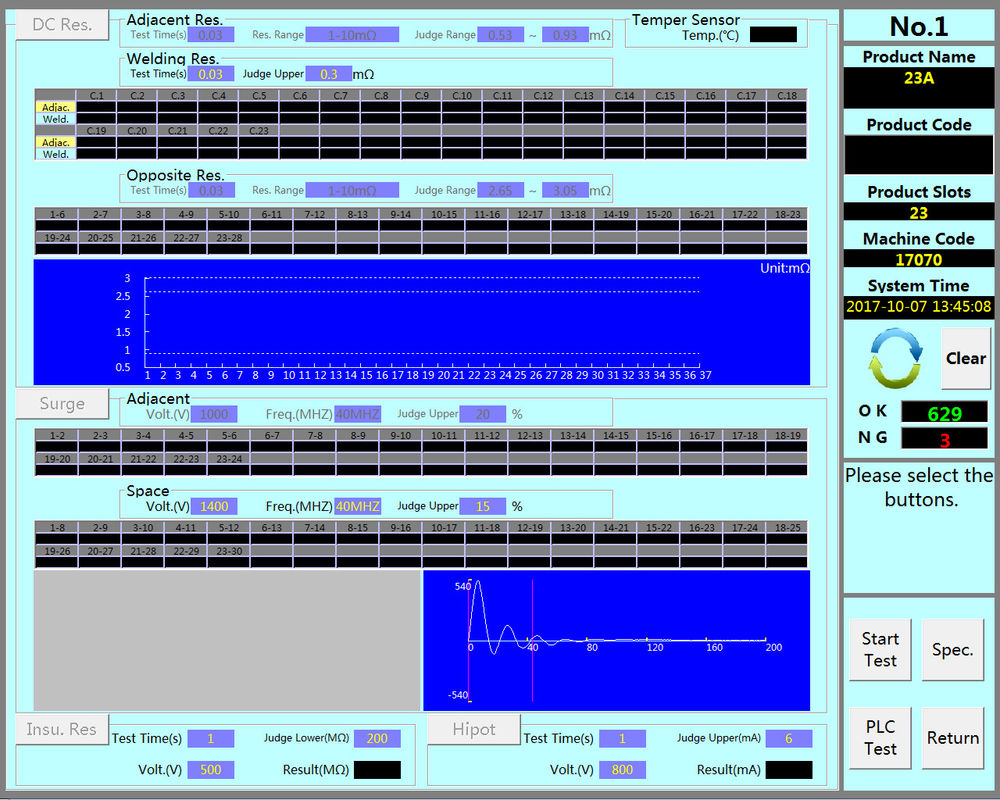

Bildschirmgehalt als erstes Foto (Ihr Bildschirm wird auf Englisch angezeigt)

Nachstehend aufgeführte Prüfpunkte ähnlich der Prüfmaschine zur Prüfung der Armaturen für den Starter WIND-ATS-02

(2)Maschineneinheiten

Steuerung: Industrielles eingebettetes System mit 15-Zoll-Touchscreen
Relais: Japan Panasonic oder Tyco
Hochspannungsrelais:Nach
Pneumatische Teile: Airtac

Stromversorgung: Meanwell

Leistung: AC220V ±10% @60Hz, Luftdruck: 0,4-0,6Mpa, Temperatur: 0-45°C

(3)Statistische Funktion

Die Prüfmaschine speichert automatisch die Prüfdaten für jedes Produkt.

und kann extern über die USB-Schnittstelle gelesen werden

Anzeigeinhalt der Statistikoberfläche:

1.Gesamtzahl der geprüften Armaturen.

2.Anzahl der qualifizierten Erzeugnisse (Genehmigungsquote).

3Die Anzahl der nicht qualifizierten Erzeugnisse (die Anzahl der nicht qualifizierten Erzeugnisse, die bei jeder Prüfung nicht bestanden haben, kann getrennt gezählt werden)

(4)Optionale Funktionen (zusätzliche Kosten erforderlich)

1. Lesen von Barcodes oder QR-Codes

Die Seriennummer des getesteten Produkts kann nach dem vom Kunden festgelegten Format des Barcodes oder QR-Codes gelesen werden.so dass die Seriennummer des Produkts den Produktprüfdaten eins zu eins entspricht.

2- Lasermarkierungsvorrichtung, Codierungsvorrichtung oder Etikettendruckvorrichtung

Es kann mit der Ausrüstung verbunden werden, um die Kennzeichnungseinrichtung, die Codierungseinrichtung oder den Etikettendruck so zu konfigurieren, dass die qualifizierten oder nicht qualifizierten Produkte nach der Prüfung gekennzeichnet und identifiziert werden.

3. Nicht qualifizierter NG-Produktstapel

Der Betreiber muss die getesteten nicht qualifizierten Produkte an den vorgesehenen Ort bringen, bevor die Ausrüstung mit der nächsten Prüfung beginnen kann.Vermeiden Sie die Verlagerung von Produkten.

4Automatische Koordinierung der Montagelinie

Es wird verwendet, um mit der IO-Steuerung und der Kommunikationssteuerung der automatisierten Montagelinie zusammenzuarbeiten, um eine unabhängige Integration zu erleichtern, um die Bedürfnisse der gesamten automatisierten Produktion zu erfüllen.

5. Datenbankfunktion

Nach der Vernetzung können die Testdaten automatisch auf den Server hochgeladen und im EXCEL-Format gespeichert werden.Der zweidimensionale Code auf dem Motor wird vor Beginn der Motorprüfung gescannt.Der zweidimensionale Code entspricht den Prüfdaten des Motors einzeln, um eine einfache Rückverfolgung zu ermöglichen.

(5)Vorteile der Maschine

a. Alle Prüfelemente werden automatisch von der Ausrüstung beurteilt, wodurch die Nachteile der

herkömmliche Prüfverfahren, die manuell durch das Produkt bestimmt werden.

b. Schnelle und präzise Feststellung von Mängeln im Produktionsprozess von Wicklung, Montage und Schweißen

Die Angabe des Fehlerortes, der für den Bediener bequem ist, um den Motor zu reparieren

fehlerhaftes Produkt.
c. Die Spannung des Hochspannungstests der Vorrichtung wird automatisch eingestellt und erzeugt.

stabil und praktisch.
