Test-Einzelteil: | Gleichstromwiderstand, Isolationswiderstand, Überspannung, Hypotomie | Typ der Rüstung: | Antriebsmotorverstärkung |
---|---|---|---|
Arbeitsplatz: | Doppelstation | Automatisierungsart: | Automatische Positionierung |
Anzeige des Inhaltes des Prüfelements: | Testergebnis intuitive Anzeige auf dem Bildschirm | Schlitze für Armaturen: | 13, 17, 19 (einige), 21,23,25,27, 28,29,33 Schlitze (allgemein) |

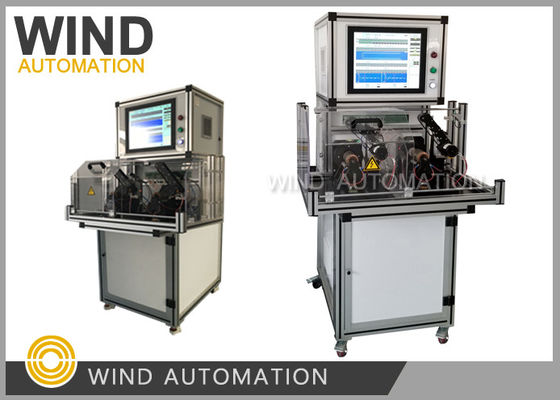

Doppel-Station Armatur Tester für Low-Duty-Auto Starter WIND-ATS-02
Shanghai Wind Automation | |
Modell des Prüfers | WIND-ATS-02 |
Hardware-Messvorrichtung | PC & PLC |
Betriebssystem und Version | Fenster |
Software | Eingebettete Systeme |
Option für statistische Daten | - Ja, das ist es. |
Druckberichtsfunktion | USB-Anschluss für das Ausladen von statistischen Daten |
Kennzeichnung | Kann mit zusätzlichen Kosten hinzugefügt werden |
Mechanische Angaben | |
Pneumatische Positionierung | - Ja, das ist es. |
Maschinen, Apparate und Geräte für die Herstellung von Maschinen und Geräten | - Ja, das ist es. |
Veränderung im Laufe der Zeit | 10 Minuten. |
Kapazität der Prüfstation | Zweiter Bahnhof |
Prüfmerkmale | |
Prüfungen der Schweißfestigkeit | - Ja, das ist es. |
Bar-zu-Bar-Widerstand | - Ja, das ist es. |
Widerstand gegen Isolierung | - Ja, das ist es. |
Dies ist der Fall, wenn die Prüfungen für die Prüfung der Dielektrische Festigkeit durchgeführt werden. | - Ja, das ist es. |
Überspannungstest | - Ja, das ist es. |
(1)Anwendung
mit einer Breite von nicht mehr als 50 mm
die 13, 17, 19 (einige), 2123,25,27, 28,29,33 Slots (gemeinsam)
(2)Vorteile
a. automatische Positionierung, ohne dass der Bediener die Ausgangsposition manuell überprüfen muss
b. Der größte Hersteller von Startarmaturen bestellte mehr als 10 Stück und 100% Zufriedenheit
c. Zykluszeit der Prüfplatte: 8 bis 9 Sekunden (nach 33 bar)
(3)Technische Daten
Prüfpunkt
|
Prüfmethode
|
Bar-zu-Bar-Widerstand,0.01mΩ~10mΩ (Ausserhalb der Reichweite angezeigt OVER)
|
Messung mit vier Endpunkten zur Gewährleistung der Genauigkeit
|
Schweißwiderstand,0.001mΩ-10mΩ (Ausserhalb der Reichweite angezeigt OVER)
|
Messung mit sechs Endpunkten zur Gewährleistung der Genauigkeit
|
Kreuzwiderstand 0,01mΩ-10mΩ
|
Messung mit vier Endpunkten zur Gewährleistung der Genauigkeit
|
Überspannung 100-1000V (100V/Zeit) Pulskreuz:0.5u Sek, Frequenz 1~40MHz
|
Standardwellenform ist Schreiben, OK-Wellenform ist Grün, NG ist rot
|
Isolierwiderstand DC 500V Prüfzeit: 1 bis 10 Sekunden (0,1 Sekunden/Zeit)
|
Bereich: 1 bis 500 MΩ Genauigkeit: ≤ ± 5%
|
Hypot AC 100-1000V
|
Prüfzeit: 1 bis 10 Sekunden (0,1 Sekunden/Zeit)
|
(4)Hauptkonfiguration
15 Touchscreen Probenahmechip: BB Relais:NAIS Hochspannungsrelais: Meder
Pneumatische Teile:Airtec
Leistung: Wechselstrom 220V,50Hz
Luftdruck:00,4 bis 0,6 MPa
Temperatur: 0°C bis 45°C
Abmessungen: 950 mm*1250 mm*580 mm
HS-Code:9030390000
(5)Einrichtung Toleranzbereich
Für Armaturtypen sind die Vorrichtungen und die Toleranzbereinigungen wie folgt erforderlich:
1- Verstärker-Kommutator mit denselben Spaltbarren, der Außendurchmesser Toleranz ist +4 mm
2. Wenn sich der Außendurchmesser der Armatur ändert, sollte die Halterung ersetzt werden
(6)Trägerteile
1.Kommunikationskontaktknöpfe (ein Jahr für den automatischen Typ, ein halbes Jahr für den manuellen Ladetyp)
2. Gummiringbefestigung
(7)Fragen und Antworten
Fragen Sie sich:
Es ist mir nicht klar, dass dieser Prozentsatz von 25-30% liegt.
In Ihrem Handbuch heißt es, dass die Ergebnis Abweichung von 5%.
Der Puls wechselt z.B. von 1100 auf 1050?
Antwort:
Gebrauch des Überspannungstests Hochspannungspulsspannung, die auf Wicklungen angewendet wird, durch Zerfall und Vergleich der Schwingung
Wellenformraum, um festzustellen, ob die Wicklung ein Problem aufweist,
Das Ergebnis ist ein Vergleich der Wellenform der Probenahme und der Wellenform des geprüften Wellenformbereichs, S1-S0/S0 ist die
Prozentsatz, es sollte innerhalb der "Judge Uper ((%) " sein,
Normalerweise setzen einige unserer lokalen Benutzer, der Hersteller der Starterarmatur, es auf 25% ~ 30%.
Und die Pulsspannung ist keine Gleichspannung, sondern wechselnd.
Zum Beispiel, wenn Sie 1000V eingeben, könnte es 1100V oder 1050V sein,
Die angewandte Spannung ergibt Strom, die Geschwindigkeit der Energiefreisetzung ist jedes Mal auch anders.
Die gezeigten Daten sind also nur eine Referenz, sie werden jedes Mal anders sein,
Im Allgemeinen ist das Ergebnis des Surge-Tests eher qualitativ als quantitativ.
