Wie man mit dem Tester den Starter-Armatur-Widerstand gegen Überspannung Dielektrische Hi-Pot beurteilen kann
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Die Situation: | Neues | Bescheinigung: | Hauptteile CE |
|---|---|---|---|
| Arbeitsplatz: | Doppelstation | Automatisierungsart: | Vollautomatisch |
| Anzeige des Inhaltes des Prüfelements: | Testergebnis intuitive Anzeige auf dem Bildschirm | Schlitze für Armaturen: | 13, 17, 19 (einige), 21,23,25,27, 28,29,33 Schlitze (allgemein) |

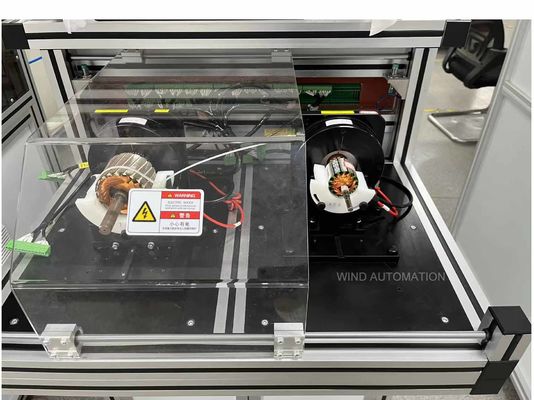

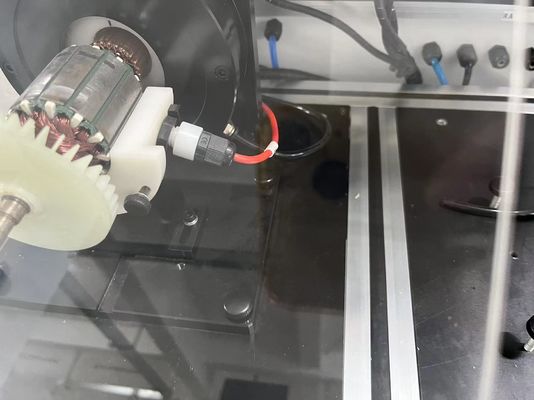

Wie man mit dem Tester den Starter-Armatur-Widerstand gegen Überspannung Dielektrische Hi-Pot beurteilen kann WIND-ATS-02
1. Bar-zu-Bar-Widerstand (Inter-Chip-Widerstand von zwei Kommutatorstäben)
2. Schweißwiderstand (Um die Schweißqualität zu überprüfen, desto kleiner desto besser)
3. 180° Querwiderstand (Bar-zu-Bar-Widerstand des Kommutators, der 180° Winkel mit gegenüberliegender Seite hat)
4. Überspannung (zwischen den Drehungen der Spulen, Vergleich von Wellenformen)
5. Isolationswiderstand (Widerstand der Spulen und des Stapelkerns)
6. Hi-pot (Hochspannung zwischen Spulen und Armaturstapelkern)
Dieser Starter-Armatur-Tester WIND-ATS-02 hatte für viele lokale große berühmte Starter-Hersteller gearbeitet, darunter Huachuan,Shendian,
Einer von ihnen kaufte zuerst 5 Stück und dann 7 Stück, wir können sagen, 80% der lokalen Starterhersteller verwenden unser Testgerät,
Unser Ingenieursteam baute diesen Tester nach Kundenanforderung und hatte viel Erfahrung.
die Prüfmaschine in den vergangenen Jahren schrittweise zu aktualisieren, die Rückmeldungen der Starterhersteller und die neuen Anforderungen zu kombinieren und zu berücksichtigen,
Kurz gesagt, die Prüfpunkte basieren auf den Anforderungen der Hersteller von Starter-Armaturen, auf die Sie sich verlassen können, um die Qualität Ihrer Armaturen zu beurteilen.
Der Armaturenprüfer WIND-ATS-02 kann Armaturen unter 36 Schlitzen testen, so dass er mit Schlitzen von 12 bis 33 Schlitzen in Ordnung ist.
Ja, das ganze Ergebnis wird auf dem Bildschirm gespielt.
Wir haben einen Videofokus auf dem Bildschirm mit einer 23-Slots-Armatur gemacht, bitte siehe das beigefügte Video,
Sie können auf dem Bildschirm sehen, dass sechs Testobjekte nacheinander getestet werden, wobei 23 Daten allmählich herauskommen.
Anwendung:
mit einer Breite von nicht mehr als 50 mm
die 13, 17, 19 (einige), 2123,25,27, 28,29,33 Slots (gemeinsam)
Vorteile:
1. Automatische Positionierung, der Bediener muss die ursprüngliche Positionierung nicht manuell überprüfen,
Erleichtern Sie die Prüfung.
2. 100% zufriedenes Feedback von Herstellern von Starter-Armaturen.
Technische Daten:
1. Bar zu Bar Widerstand,0.01mΩ~10mΩ (Aus der Reichweite OVER)
Messung mit vier Endpunkten zur Gewährleistung der Genauigkeit
2. Schweißwiderstand0.001mΩ-10mΩ (Aus der Reichweite OVER)
Messung mit sechs Endpunkten zur Gewährleistung der Genauigkeit
3. Kreuzwiderstand 0,01mΩ-10mΩ
Messung mit vier Endpunkten zur Gewährleistung der Genauigkeit
4. Spannung 100-1000V (100V/Zeit)
Pulskreuz:0.5u Sek, Frequenz 1~40MHz
Standardwellenform ist Schreiben, OK-Wellenform ist Grün, NG-Wellenform ist Rot
5Isolierwiderstand DC 500V
Prüfzeit: 1 bis 10 Sekunden (0,1 Sekunden/Zeit)
Bereich: 1 bis 500 MΩ
Genauigkeit: ≤ ± 5%
6. Hypot AC 100-1000V
Prüfzeit: 1 bis 10 Sekunden (0,1 Sekunden/Zeit)
Verstärkungs- und Kommutatorstangen ≤ 36 bar
Prüfplattenzykluszeit: 8 bis 9 Sekunden (nach 33 Bar)
13, 17, 19 (einige), 21,23,25,27, 28,29,33 Slots (gemeinsam)
Hauptkonfiguration:
15 Touchscreen Probenahmechip: BB Relais:NAIS Hochspannungsrelais: Meder
Pneumatische Teile:Airtec
Leistung: Wechselstrom 220V,50Hz
Luftdruck:00,4 bis 0,6 MPa
Temperatur: 0°C bis 45°C
Abmessungen: 950 mm*1250 mm*580 mm
HS-Code:9030390000
