Ausrüstungstester für Automobilfahrzeuge Motor Starter Rotor Automatik Positionierung
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Zustand: | Neu | Zertifikat: | Hauptteile CE |
|---|---|---|---|
| Arbeitsstation: | Doppelstation | Automatisierungstyp: | Vollautomatisch |
| Anzeige des Inhaltes des Prüfelements: | Testergebnis intuitive Anzeige auf dem Bildschirm | Schlitze für Armaturen: | 13, 17, 19 (einige), 21,23,25,27, 28,29,33 Schlitze (allgemein) |
| Hervorheben: | mit einer Leistung von mehr als 1000 W,23 Schlitze Rotor Positionierung Tester,Ausrüstung für die Prüfung der Starterarmatur von Fahrzeugen |
||
Ankerprüfgerät für Automobil-Anker-Motoren, automatische Positionierung, 23 Schlitze, WIND-ATS-02
Das Ankerprüfgerät WIND-ATS-02 kann Anker mit bis zu 36 Schlitzen prüfen, daher ist es für Schlitze von 12 bis 33 geeignet.

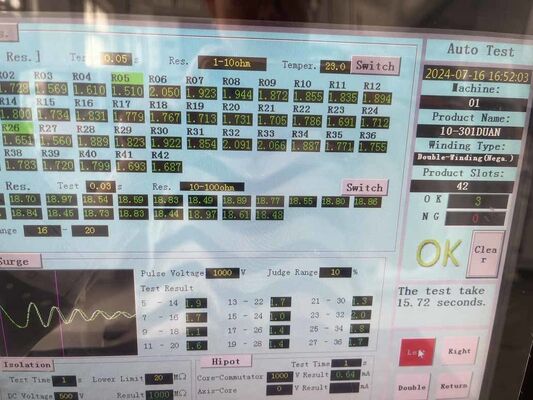

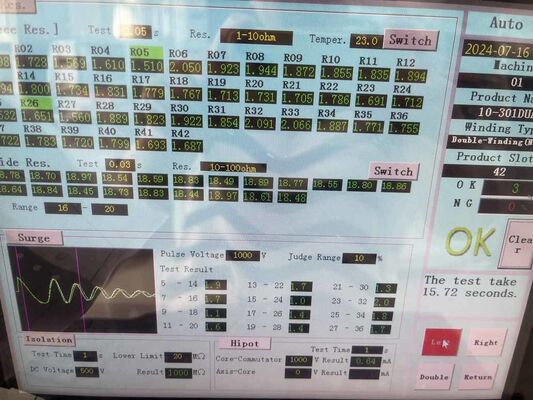

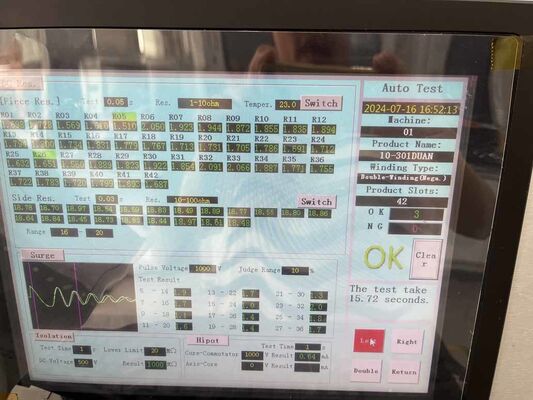

Ja, alle Ergebnisse werden Slot für Slot auf dem Bildschirm angezeigt.
Wir haben ein Video mit Fokus auf den Bildschirm mit einem 23-Schlitz-Anker aufgenommen, bitte beziehen Sie sich auf das beigefügte Video.
Sie können auf dem Bildschirm 6 Testelemente sehen, die nacheinander getestet werden, wobei 23 Daten schrittweise ausgegeben werden.
1. Bar-zu-Bar-Widerstand (Zwischenwiderstand zweier Kollektorstäbe)
2. Schweißwiderstand (Zur Überprüfung der Schweißqualität, je kleiner desto besser)
3. 180°-Querwiderstand (Bar-zu-Bar-Widerstand des Kollektors, der einen 180°-Winkel zur gegenüberliegenden Seite hat)
4. Surge (Zwischen den Wicklungen der Spulen, Vergleich von Wellenformen)
5. Isolationswiderstand (Widerstand der Spulen und des Kerns)
6. Hi-Pot (Hochspannung zwischen den Spulen und dem Ankerkern)
Sie können sich auch auf das Ankerprüfgerät WIND-ATS-02 beziehenhttps://vimeo.com/212761640
Starter-Anker-Prüfpanel WIND-ATS-02VvonEmilyGao von SpulenwickelbedarfaufVimeo.
Anwendung:
Starteranker bis 36 Schlitze
Abdeckung von 13, 17, 19 (wenige), 21, 23, 25, 27, 28, 29, 33 Schlitzen (gängig)
Vorteile:
1. Automatische Positionierung, der Bediener muss die Anfangsposition nicht manuell überprüfen,
Macht das Testen bequem und einfacher.
2. 100% zufriedene Rückmeldungen von Starter-Anker-Herstellern.
Technische Daten:
1. Bar-zu-Bar-Widerstand, 0,01 mΩ ~ 10 mΩ (Außerhalb des Bereichs Anzeige ÜBER)
Vier-Punkt-Messung zur Gewährleistung der Genauigkeit
2. Schweißwiderstand, 0,001 mΩ - 10 mΩ (Außerhalb des Bereichs Anzeige ÜBER)
Sechs-Punkt-Messung zur Gewährleistung der Genauigkeit
3. Querwiderstand 0,01 mΩ - 10 mΩ
Vier-Punkt-Messung zur Gewährleistung der Genauigkeit
4. Surge 100-1000V (100V/Zeit)
Pulsspitze: 0,5 µs, Frequenz 1~40 MHz
Standard-Wellenform ist Weiß, OK-Wellenform ist Grün, NG-Wellenform ist Rot
5. Isolationswiderstand DC 500V
Testzeit: 1~10s (0,1s/Zeit)
Bereich: 1~500 MΩ
Genauigkeit: ≤±5%
6. Hipot AC 100-1000V
Testzeit: 1~10s (0,1s/Zeit)
Anker-Kollektorstäbe ≤ 36 Stäbe
Zykluszeit des Prüfpanels: 8~9s (gemäß 33 Stäben)
13, 17, 19 (wenige), 21, 23, 25, 27, 28, 29, 33 Schlitze (gängig)
Hauptkonfiguration:
15'' Touchscreen-Abtastchip: BB Relais: NAIS Hochspannungsrelais: Meder
Pneumatische Teile: Airtec
Stromversorgung: AC 220V, 50Hz
Luftdruck: 0,4~0,6 MPa
Temperatur: 0~45℃
Abmessungen: 950mm*1250mm*580mm
Hauptzollamt-Code: 9030390000
Fragen und Antworten:
|
Wir produzieren jetzt Anker mit 29 Schlitzen, aber wir kennen einige Anker mit 33 und sogar 38 Schlitzen. Hat die Maschine die Kapazität, Anker mit dieser Anzahl von Schlitzen zu testen? |
Standardmaschine WIND-ATS-02 kann maximal 36 Schlitze testen |
|
|
Ja |
|
|
Englisch und Mandarin |
|
Bitte beschreiben Sie die Tests, die die Maschine durchführen kann |
|
|
|
510 Rezeptsätze |
|
|
Verwenden Sie Standardwiderstand zur Kalibrierung |
|
|
|
|
|
|
|
Bitte beschreiben Sie uns die Hauptmarken der Teile an der Maschine |
|
|
Was ist die Garantiezeit und die Bedingungen? |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Qualitätsprüfbericht der Starter-Testmaschine vor Lieferung
Fehlerbehebung bei Ankerprüfgeräten
1. Prüfgerät im Werk des Motorenherstellers
Benutzerfrage:
Wir haben festgestellt, dass unser Ankerprüfgerät einen Anker mit Kurzschluss nicht erkennt,
bitte prüfen Sie die beigefügten Videos. Die Maschine genehmigt einen kurzgeschlossenen Anker...
Helfen Sie uns, dieses Problem zu lösen.
Wind Automation Feedback:
Die Videos wurden vom Ingenieurteam geprüft,
Aus dem Video können wir die Position des Kurzschlusses nicht erkennen,
Ist es der Kurzschluss zwischen dem Ankerlaminationsstapel und dem Kollektor?
oder wo ist der Kurzschluss,
Bei Kurzschluss zwischen Ankerlaminationsstapel und Kollektor (oder Haarspange),
Unter normalen Bedingungen kann der Hochspannungstest den Kurzschluss erkennen und beanstanden,
Wir freuen uns auf Ihre weiteren Nachrichten zur Bewertung!
Rückmeldung des Prüfgerätebenutzers:
Es ist ein Kurzschluss zwischen dem Laminationsstapel und dem Kollektor.
Selbst mit einem einfachen Multimeter kann es ihn erkennen, aber der Hochspannungstest der Maschine funktioniert nicht gut.
Wind Automation gibt Lösung:
Haben Sie die Hochspannungsfunktion der Maschine mit einem kurzgeschlossenen Anker überprüft?
Wenn die Hochspannung nicht funktioniert, ist die Verbindung möglicherweise locker,
Bitte messen Sie, ob das rote Kabel vom Lager zur Platine gut verbunden ist.
Das rote Kabel ist mit der Hochspannungsfunktion verbunden, bitte überprüfen Sie.
