Wie kann man die Qualität der Motorstatorverstärkung nach der Wicklungs-Schweißanalyse beurteilen?

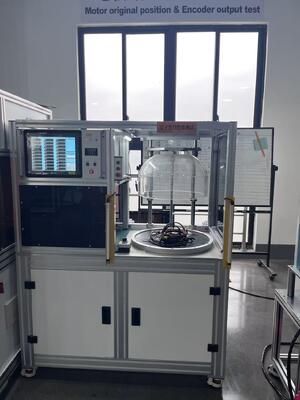

How To Judge Quality Of Motor Stator Armature After Winding Welding Analysis
How To Judge Quality Of Motor Stator Armature After Winding Welding Analysis How To Judge Quality Of Motor Stator Armature After Winding Welding Analysis How To Judge Quality Of Motor Stator Armature After Winding Welding Analysis

Großes Bild :  Wie kann man die Qualität der Motorstatorverstärkung nach der Wicklungs-Schweißanalyse beurteilen? Bestpreis

Produktdetails:
Herkunftsort: China
Markenname: WIND AUTOMATION
Modellnummer: WIND-DTS
Zahlung und Versand AGB:
Min Bestellmenge: 1pc
Preis: Verhandlungsfähig
Verpackung Informationen: Holzpaletten
Lieferzeit: 35 Arbeitstage
Zahlungsbedingungen: T/T
Kontakt
Ausführliche Produkt-Beschreibung
Zustand: Neu Testprodukt: Generator Alternator Stator
Arbeitsstation: Doppelstation Anzeige des Inhaltes des Prüfelements: Einrichtungen Testador
HS-Code:: 9030390000 Kundendienst: Ingenieur verfügbar für Überseeservice
Hervorheben:

Ausrüstung für die Prüfung von Motorstator-Armaturen

,

Schweißanalyse der Armaturenwicklung

,

Bewertung der Qualität der Statorverstärkung

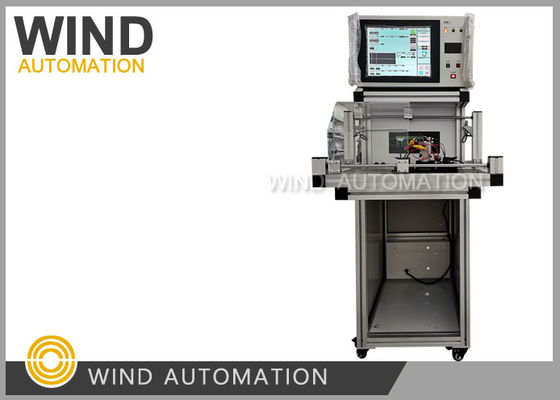

Qualitätsprüfung des Motorstatorankers nach dem Wickelschweißen – Analyse WIND-DTS-120



Prüfgegenstand:

Bei der Herstellung von Generatorstatorankern ist die Prüfung der Qualitätssicherungsprozess nach

Papierbeilegen, Wellenwicklung, Spulenbeilegen, Formen,

alle Prüfgegenstände einschließlich Gleichstromwiderstand/Induktivität/Windungsschlussprüfung/Isolationswiderstand

/Zwischenphasenisolierung/Zwischenphasen-Hipot/Hipot/Widerstandsbalance können einzeln oder zusammen durchgeführt werden.



1)Gleichstromwiderstandsprüfung

Prüfbereich:0,01Ω - 1000Ω

Prüfschleife:6 Schleifen (skalierbar)

Toleranz:±0,5 %

Prüfmethode:Vier-Punkt-Messung mit automatischer Umgebungs-Temperaturkorrekturfunktion



2)Induktivitätsprüfung (einschließlich 3-Phasen-Balanceprüfung)

Prüfbereich:10mH – 500mH

Prüfschleife:6 Schleifen (skalierbar)

Toleranz: ±2,5%

Prüfmethode:Vier-Punkt-Messung



3)Windungsschlussprüfung

Puls-Hochspannung: 100V-3000V (100V / Schritt)

Pulsspitze: 0,5ms

Abtastfrequenz: 1-40 MHz

Prüfschleife:6 Schleifen (skalierbar)

Toleranz: ±2,5%

Bewertungsmethode:Flächendifferenzbewertung (empfindlich für Induktivität und Energieverlust)

Standard-Wellenform ist Weiß, OK-Wellenform ist Grün, NG-Wellenform ist Rot



4)Isolationswiderstand

Spannung:DC500V /1000V

Prüfzeit:1-10s (einstellbar)

Bewertungsbereich:1-1000 MΩ

Toleranz: ±2,5%



5)Zwischenphasenisolierung

Spannung:DC500V /1000V

Prüfzeit:1-10s (einstellbar)

Bewertungsbereich:1-1000 MΩ

Toleranz: ±2,5%



6)Zwischenphasen-Hipot

Spannung:AC100-3000V (100V/Schritt)

Prüfzeit:1-10s (einstellbar)

Bewertungsbereich:0,1 mA -- 20 mA

Toleranz: ±2,5%



7)Hipot (mit Lichtbogenerkennung)

Spannung:AC100-3000V (100V/Schritt)

Prüfzeit:1-10s (einstellbar)

Bewertungsbereich:0,1 mA -- 20 mA

Toleranz: ±2,5%



8)Widerstandsbalance

Prüfmethode:DC-Widerstandsabtastung

Prüfzeit:0,1s

Bewertungsmethode:Prozentuale Methode zur Beurteilung der Differenz des Gleichstromwiderstands zwischen den Wicklungen.



2.Prüfzeit

Gegenstand Gleichstromwiderstand Widerstandsbalance Windungsschluss Isolationswiderstand Hipot Zwischenphasenisolierung Zwischenphasen-Hipot
Parameter 0,05s/Schleife 0,1s/Mal 1 Impuls/ Mal 1s/Mal 1s/Mal 1s/Mal 1s/Mal
Zeit 1,5s/6 Schleifen 0,1s 1s 1s 1s 1s 1s




3.Prüfvideo

Größe und Tag:

elektronisches Testgerät,

Kompressionsprüfmaschine,

Ausrüstung für die Prüfung von Motorstator-Armaturen
