Produktdetails:
Zahlung und Versand AGB:
|
Die Situation: | Neues | Testprodukt: | Generator Alternator Stator |
---|---|---|---|
Arbeitsplatz: | Doppelstation | Anzeige des Inhaltes des Prüfelements: | Einrichtungen Testador |
HS-Code:: | 9030390000 | Nachverkaufsservice: | Ingenieur verfügbar für Überseeservice |

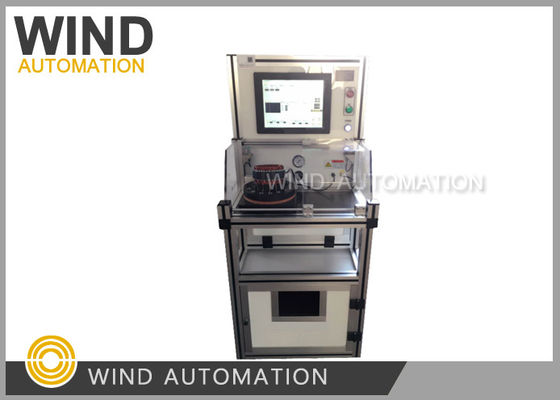

Fahrzeuggenerator Alternator Stator Prüfmaschine Qualitätsanalyse WIND-DTS-120
1Vorteil
1) Schnelle Spannvorrichtung kann für 3 Enddrähte montiert werden
2) PnEUmatisches Fixutre wird häufig zur Prüfung von 3 Enddraht oder 6 Enddraht verwendet.
2.Prüfpunkt: alle Prüfpunkte können einzeln oder zusammen durchgeführt werden.
1) Gleichstromwiderstandsprüfung
Prüfbereich:0.01W - 1000W
Prüfschleife: 6 Schleife (skalierbar)
Toleranz: ±0,5 %
Prüfmethode:Vier Punkte mit automatischer Korrektur der Umgebungstemperatur
2)Induktivitätsprüfung (einschließlich 3-Phasen-Balance-Prüfung)
Prüfbereich: 10mH 500mH
Prüfschleife: 6 Schleife (skalierbar)
Toleranz: ±2,5%
Prüfmethode: Vier Punkte
3)Durchschalten von Isolierung
Impulse hohe Spannung: 100V-3000V (100V/Schritt)
Pulsspitze: 0,5 ms
Probenahmefrequenz: 1-40 MHZ
Prüfschleife: 6 Schleife (skalierbar)
Toleranz: ±2,5%
Beurteilungsmethode: Beurteilung des Flächenunterschieds (empfindlich auf Induktivität und Energieverlust)
Standardwellenform ist Weiß, OK-Wellenform ist Grün, NG-Wellenform ist Rot
4)Dämmungswiderstand
Spannung:DC500V /1000V
Prüfzeit: 1 bis 10 Sekunden (verstellbar)
Beurteilungsbereich:1-1000 MW
Toleranz: ±2,5%
5)Interphasenisolierung
Spannung:DC500V /1000V
Prüfzeit: 1 bis 10 Sekunden (verstellbar)
Beurteilungsbereich:1-1000 MW
Toleranz: ±2,5%
6)Interphasenhypothapen
Spannung:AC100-3000V (100V/Schritt)
Prüfzeit: 1 bis 10 Sekunden (verstellbar)
Beurteilungsbereich:0.1 mA -- 20 mA
Toleranz: ±2,5%
7)Hipot (mit Lichtbogenerkennung)
Spannung:AC100-3000V (100V/Schritt)
Prüfzeit: 1 bis 10 Sekunden (verstellbar)
Beurteilungsbereich:0.1 mA -- 20 mA
Toleranz: ±2,5%
8)Widerstandsbilanz
Prüfmethode: Probenahme von Gleichstromwiderständen
Zeit der Prüfung:0.1s
Beurteilungsmethode:Prozentsatzmethode zur Beurteilung der Differenz des Gleichstromwiderstands zwischen Wicklungen.
3- Testzeit.
Artikel | Gleichstromwiderstand | Widerstandsbilanz | Umdrehen umdrehen Kurzschluss | Isolierwiderstand | Hypotische | Isolierung zwischen den Phasen | Zwischenphasenhypot |
Parameter | 0.05s/Schleife | 0.1s/Zeit | 1 Impuls/Zeit | 1s/Zeit | 1s/Zeit | 1s/Zeit | 1s/Zeit |
Zeit | 1.5s/6 Schleife | 0.1s | 1er | 1er | 1er | 1er | 1er |
