Wie man BLDC Motor Straight Lamination Stator Stack mit Nadelwickelmaschine produziert

How to produce BLDC Motor Straight Lamination Stator Stack with Needle Winding Machine
How to produce BLDC Motor Straight Lamination Stator Stack with Needle Winding Machine
video play

Großes Bild :  Wie man BLDC Motor Straight Lamination Stator Stack mit Nadelwickelmaschine produziert Bestpreis

Produktdetails:
Herkunftsort: China
Markenname: WIND AUTOMATION
Zertifizierung: CE
Modellnummer: WIND-BLDC-2
Zahlung und Versand AGB:
Min Bestellmenge: 1pc
Preis: Verhandlungsfähig
Zahlungsbedingungen: T/T
Kontakt
Ausführliche Produkt-Beschreibung
Statorstapel: Gerader Stapel nicht Schiefer Stapel Zertifikat: CE
Arbeitsstation: Zwei oder vier Maximaler Draht: 1,2 mm
Automatischer Typ: Voll automatisch kann dünnes Draht dickes Draht Zustand: Neues
Maschinenfarbe: Weiße oder Kundenanforderungen Nach dem Verkauf: Ingenieure stehen für die Wartung von Maschinen im Ausland zur Verfügung
Hervorheben:

Nadelwickler

,

Bldc-Wicklungsmaschine

Straight Lamination Stator Nadel Wicklungsmaschine für BLDC Motor

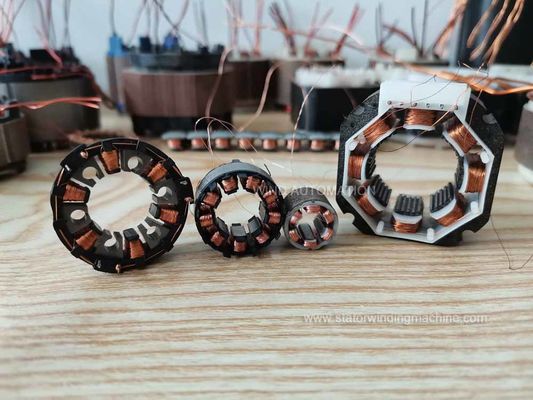

BLDC-Statoren mit Nadelwicklung für Nähmaschinen,Klimakompressor,

Kühlschrankkompressor,Wasserpumpe für die Automobilindustrie, Kraftstoffpumpenmotor

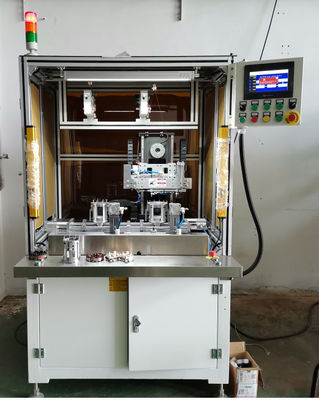

Zwei Stationen BLDC Stator Wicklungsmaschine WIND-BLDC-2 Wind der Bürstenlosen Gleichstrommotor Stator mit zwei Stationen zur Verbesserung der Effizienz, leichtes Werkzeugwechsel



Parameter

Durchmesser des Drahtes:00,08 bis 1,2 mm

Stator OD: 12 bis 130 mm

Stachelhöhe: 5 bis 100 mm

Vier Achsen, flexibel zum Wickeln,

Wickelmotor: Servomotor Yaskawa 3000W 1pc

Indeksiermotor: Servomotor Yaskawa 3000W 1pc

Draht-Arraying-Motor: Servomotor Yaskawa 400W 2 Stück

Geschwindigkeit: 300 bis 600 U/min.

Luftdruck: 5 bis 7 kg/cm2

Leistung: AC380V 50/60Hz

Gewicht: ca. 1500 KGS Abmessung: 1100mm*900mm*1600mm



Für die Herstellung und Inbetriebnahme der Maschine sind folgende Muster erforderlich:



1Stator-Stack 5 Stück ohne Wicklung



2Wundstator 1 Stück



3Ein Kupferdraht reicht für 15 Statoren.



Hauptteile

- Nein. Ich weiß nicht. Name Marke Anmerkung
1 PLC YASKAWA CE-Kennzeichnung
2 Servomotor YASKAWA CE-Kennzeichnung
3 Berührungsschirm Weinview CE-Kennzeichnung
4 Sensor OMRON CE-Kennzeichnung
5 Elektrische Einheiten Schneider CE-Kennzeichnung
6 Pneumatische Einheiten Luftangriff CE-Kennzeichnung
7 Luftdrucksensor Luftangriff CE-Kennzeichnung
8 Kugellager NSK CE-Kennzeichnung
9 Schraubguide HIWIN CE-Kennzeichnung
10 Synchroner Gurt Türen CE-Kennzeichnung
11 Stromversorgung Mean Well CE-Kennzeichnung
12 Spannungssensor Zangli CE-Kennzeichnung



Wie man BLDC Motor Straight Lamination Stator Stack mit Nadelwickelmaschine produziert 0



Bitte klicken Sie auf den Link unten, um die Maschine zu sehen, wie sie funktioniert.

Siehe auch: https://youtu.be/O-0UQuwvZUI





Frage und Antwort

Der Drahtdurchmesser beträgt 0,9 mm, 0,95 mm, was eine ausreichend starke Isolationsplatte erfordert.
Deine 3D-Druck Isolierplatte ist zerbrechlich.
und wir werden eine Lösung für Brückendraht zu finden, um aus zu gehen, um zu befestigen,In diesem Fall wird der Brückengraht lang sein,

Unter normalen Bedingungen ist eine Isolationsplatte mit einer Dicke von mehr als 2 mm aus Nylon für den etwa 1 mm dicken Draht stark genug.

Ihre Antwort auf das Wicklungsdiagramm und die Kosten für den Fototyp wird zur weiteren Bearbeitung erwartet!

Nachverkaufsbeispiel
Internationale Kunden E:
Wir haben ein Problem mit unserer Nadelwickelmaschine.

Bitte sehen Sie sich die beigefügten Fotos an.

Ich denke, der Druckschalter ist defekt.
An die Maschine sicher.
Wie man BLDC Motor Straight Lamination Stator Stack mit Nadelwickelmaschine produziert 1
Fragen:
- Können Sie uns einen neuen Druckschalter schicken und welchen Preis?
- Können wir ohne Druckschalter arbeiten?
- Gibt es eine Möglichkeit, den Druckschalter zu überbrücken?

Ich wäre dankbar für eine gute und schnelle Hilfe.

Antwort von Wind Automation:
Könnten Sie bitte unter zwei Wegen nachsehen?
1Überprüfen Sie, ob der Druck bei Standort der Auslassstelle (Ausgang für das Wasser, rot)Markiert)
2. Wenn am Ausgangsplatz kein Druck vorhanden ist, prüfen Sie, ob an der Einlassstelle etwas blockiert ist
3Bitte überprüfen Sie, ob der Sisor-Schneider funktioniert oder nicht.
Wie man BLDC Motor Straight Lamination Stator Stack mit Nadelwickelmaschine produziert 2
Übrigens gibt es keine Geschichte vonProblem mit dem Druckschalter


Größe und Tag:

Spulenwickelmaschine,

Bewegungswickelmaschine,

Nadelwickler
