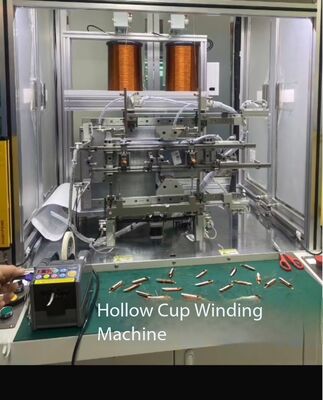

Wie man schlitzloses Wickeln mit halbautomatischer und vollautomatischer Methode durchführt
|
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Zustand: | Neu | Achse: | 4 Achse |
|---|---|---|---|
| Arbeitsstation: | Eine Station/Doppelstation | Wicklungsgeschwindigkeit: | Max. 400 Dreh/min. je nach Wire Gauge, Statorgröße |
| Automatischer Typ: | Vollautomatisch | Maschinenfarbe Motor Wicklung: | Weiße oder pro Kunde Anforderung |
| Motorwicklung: | Zähnenwicklung für überzogenes Statorstapel oder Kunststoffkappen | Nach dem Verkauf: | Ingenieure stehen für die Wartung von Maschinen im Ausland zur Verfügung |
Wie man Wicklungen ohne Nuten mit halbautomatischen und vollautomatischen Verfahren durchführt WIND-BLDC
Anwendung der Wickelmaschine ohne Nuten:
Ultraleichter, schneller und hocheffizienter kernloser Motor
Permanentmagnet-Gleichstrommotor mit kernloser Wicklung
Kernlos (DC) - Schlitzlos (EC)
Wickelmaschine ohne NutenParameter:
| Modell | WIND-3S-Slotness |
| Wickelpaket | Inslot-Stator |
| Station | Vier eigenständige Stationen oder vollautomatisch |
| Drahtdurchmesser | 0,1-1,2 mm (abhängig von der Nutfüllrate und Nutbreite des Stators) |
| Produktionsstufen |
Besteht aus 4 Maschinen mit folgenden Funktionen und Prozessen 1. Automatisches Wickeln 2. Heißpressen und Abflachen 3. Vorformen 4. Rundformen
|
| Programmierung |
Die maximale Schrittzahl beträgt 200 Schritte. Das Systemprogramm speichert 10 Sätze, die größer als der Speicher sind und vom Computer hochgeladen und mit unbegrenztem Speicher heruntergeladen werden können.
|
| Wickelgeschwindigkeit | Max. 400 U/min (abhängig von Drahtgröße, Paketlänge und Statorgröße) |
| Achsen | 4 Achsen |
| Gesamtleistung | 8KW |
| Eingang | AC380V ±10% 3 Phasen 50/60Hz |
| Luftquelle | 0,4~0,7 MPa |
| Maschinengröße | Ca. 1000(B)×800(T)×1800(H) mm |
Schlitzlose Wicklung besteht aus 4 Maschinen mit folgenden Funktionen und Prozessen
1. Automatisches Wickeln
2. Heißpressen und Abflachen
3. Vorformen
4. Rundformen
Wobei die anspruchsvollsten Prozesse nicht das Wickeln selbst sind,
sondern die nachfolgenden Prozesse des Heißpressens und Rundformens (Ober-/Unterkantenformen),
die letztendlich die Maßgenauigkeit und die Motorleistung bestimmen.

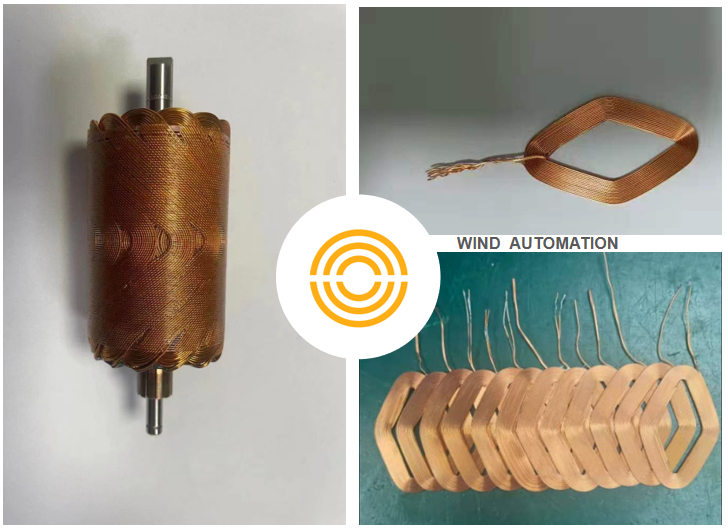

Wickelmethode und Wickelprozess können weit verbreitet angewendet werden, um untenstehende Wicklungen zu handhaben
1. Gerade Wicklung
Der Wickelprozess bildet einen konzentrischen Wickelprozess
Wickelprozess, emaillierter Draht wird zuerst auf eine Formform gewickelt, entsprechend der erforderlichen Windungszahl,
Und dann auf einem Drahtlege-Dorn zu einer vollständigen Wicklung geformt,
Klebstoff wird an beiden Enden aufgetragen, um die Spulenstruktur zu verfestigen
2. Schräge Wicklung (konzentrisch)
Diese Methode zeichnet sich durch Drähte aus, die in einem bestimmten Winkel zur Ankerachse geneigt sind
Dieses Design ermöglicht kontinuierliches Wickeln und verbessert die Spulendichte und die magnetische Leistung
3. Sattelwicklung
Fragen und Antworten:
1. Was ist die Wicklungszykluszeit der unten genannten bürstenlosen Motoren?
2. Müssen wir eine elektrostatische Beschichtung der Nuten verwenden, um Ihre Maschine nutzen zu können?
3
Untenstehende Muster und Zeichnungen werden für die Maschinenherstellung und Inbetriebnahme benötigt:
1. CAD-Zeichnung der Statorbleche zur Überprüfung der Nutfüllrate
2. Schaltplan
3. Kupferdraht 1 Rolle, ausreichend für die Wicklung von 2 Statoren
4. Hat der Stator eine Positionierungsnut?
Hauptteile
| Nr. | Name | Marke | Anmerkung |
| 1 | PLC | YASKAWA | |
| 2 | Servomotor | YASKAWA | |
| 3 | Touchscreen | Weinview | |
| 4 | Sensor | OMRON | |
| 5 | Elektrische Einheiten | Schneider | |
| 6 | Pneumatische Einheiten | Xinchen | |
| 7 | Kugellager | NSK | |
| 8 | Schraubenführung | HIWIN | |
| 9 | Zahnriemen | Gates | |
| 10 | Netzteil | Mean Well | |
| 11 | Spannungsregler | ETA-1000/L-R | |
| 12 | Untersetzungsgetriebe | Nidec-SHIMPO | Schwere Statoren benötigen Motoruntersetzungsgetriebe |
Bitte klicken Sie auf den untenstehenden Bildlink, um ein Video der schlitzlosen Wickelmaschine anzusehen

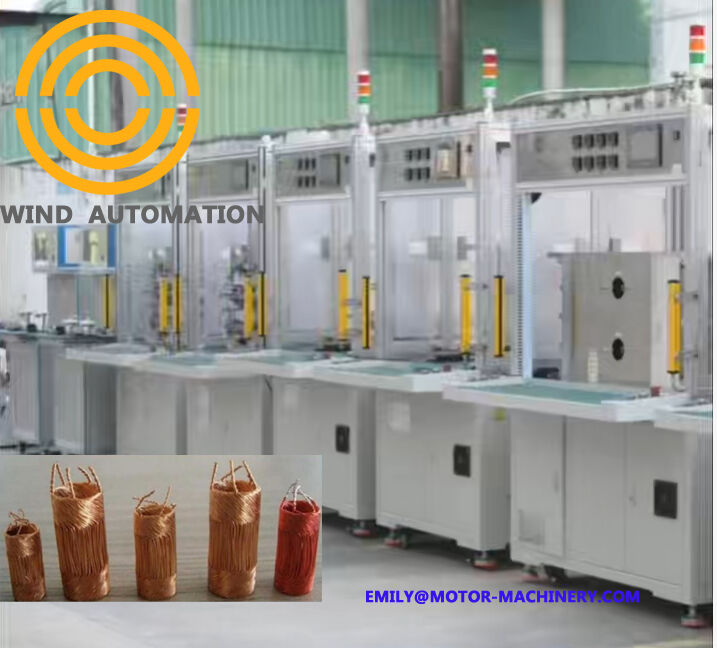

Es gibt eigenständige Maschinen und automatische Linien, die die schlitzlose Wicklung realisieren können
https://youtube.com/shorts/0-s0o-bNF-o
