Lineare Wicklungslinie 600 RPM Gerade Lamination für BLDC PMSM und EV-Motoren

China Lineare Wicklungslinie 600 RPM Gerade Lamination für BLDC PMSM und EV-Motoren fournisseur

Großes Bild :  Lineare Wicklungslinie 600 RPM Gerade Lamination für BLDC PMSM und EV-Motoren

Produktdetails:

Herkunftsort: China
Markenname: WIND AUTOMATION
Zertifizierung: CE for major parts
Modellnummer: WIND-ZR158-2

Zahlung und Versand AGB:

Min Bestellmenge: 1pc
Preis: Negotiable
Verpackung Informationen: Holzetui passend für Seetransport
Lieferzeit: 45 Arbeitstage
Zahlungsbedingungen: T/T
Ausführliche Produkt-Beschreibung
Die Situation: Neues Steuerachse: Vierachsige Servo-Steuerung
Arbeitsplatz: Zwei oder vier Stationen verfügbar Maximale Stapelgewicht: 3kgs
Maschinen-Farbe: Weiß oder nach Kundenanforderung Maschinenleistung: 8KW
Automatisierungsart: Vollautomatisch einschließlich Draht-Krimp-Terminal Nach Verkäufen: Ingenieure für die Auslandservice von Maschinen
Markieren:

Ständerspulenwickelmaschine

,

automatische Spulenwickelmaschine

Gerade Lamination 3phase BLDC Motor Wicklungsmaschine Draht in das Terminal gekrempelt WIND-ZR158-2







Anwendungsbereich der Wicklungsmaschine:



BLDC Stator Straight Lamination Wicklungsmaschine ist ein Trend für Motorhersteller, die



produzieren hohe Schlittenfüllrate, kleine Schlittengröße, leistungsstarke Elektromotoren







Technische Daten der Wickelmaschine:



Durchmesser des Drahtes: 0,1 mm bis 0,8 mm (AWG38 bis AWG20)



Gesamtlänge des Stators: maximal 400 mm



Statorstapelhöhe: maximal 100 mm



Anzahl der Schlitze: nicht beschränkt



Drehzahl: nicht beschränkt



Wickelgeschwindigkeit: 600 RPM (nach der Größe des Drahtdurchmesser, der Stapelhöhe)



Luftquelle: 0,4 bis 0,7 MPa



Maschinenleistung: 8 kW



Dreiphasige Wechselstrom 380V 50~60Hz



Gewicht: ca. 900 kg



Abmessungen: 1100 (W) * 800 (D) * 2000 (H) mm







Wickelmaschine WIND-ZR158 Wettbewerbsvorteile:



1Japanisch Design, Made in China



2. Zwei Arbeitsstationen können Wind 24SWG, 68 Drehungen, 9 Pole Zähne Stator in 1.5mintues (1.5minutes/2pcs)



3Jedes Segment der Wicklungspulen wird ordentlich und ordnungsgemäß verteilt.Perfekte Wicklung Schicht nicht nur haben ordentlich und ordentlich



Aussehen, auch gute Qualität mit geringem Widerstand



4Zwei Stationen oder drei Stationen sind mit automatischem Ladegerät ausgestattet.



5. Zykluszeit der Wicklung 1pc Stator Wicklung (Wicklungsanforderungen wie unten)



    1.5 Minuten/2 Stück (2 Arbeitsstationen), 1,5 Minuten/3 Stück ((3 Arbeitsstationen).Ach-Stiel



Die Wicklung beginnt am ersten Terminal und der Draht wird in die Endgeräte gewickelt.



Und dann wird der 1. Pol 68 Runden der Spule gewindet. Dann geht der Draht von der Rückseite des Teils zum 4. Pol.



Hier wieder 68 Drehungen im Uhrzeigersinn und Draht bewegen sich von zurück zum 7. Pol und wieder Wicklung 68 Drehungen der Spule



Einfach abwickeln und anschließend ein kleines Endgerät krempeln.







Eigenschaften der Maschine für das Wickeln mit geraden Laminationsstapeln:



1Durch die Auf- und Abwärtsbewegung der Wickelnadel und die Drehung des Eisenkerns des Laminationsstapels



Daher kann durch Änderung des Produktwicklungsprogramms die entsprechende Wicklung



Mit unterschiedlicher Kernstapelstärke und unterschiedlichen Drehungen kann die Anzahl der Kernsäulen leicht festgelegt werden



2Der Mensch-Maschine-Dialog erleichtert den Betrieb und die Wartung.



3. Spiraledraht dreht sich nicht. in das Terminal eingekrempelt kann willkürlich eingestellt werden und an jedem Ort 360° stoppen,



Dadurch ist es einfach und bequem, Brückenleitungen zu platzieren und die Gesamtzykluszeit zu verkürzen.



Verbesserung der Produktionseffizienz



4Während der Wicklung kann die Anzahl der Spulen in jeder Schicht flexibel geändert werden, um unterschiedliche Produkte zu realisieren.



Typenschicht.



5. Da die Kupferdraht-Grooving-Operation mit einem leistungsstarken Yaskawa-Steuerungssystem durchgeführt wird



und Yaskawa Servomotor, kann die Stabilität der Position des emaillierten Drahtes im Schlitz gewährleistet werden



und damit die Wickelzeit verkürzen.



6Es können manuelle oder automatische Roboter-Hand-Fütterungsmethoden ausgewählt werden.



Automatisches Be- und Entladen kann eine vollständig automatisierte Produktion von Produktionslinien realisieren,



Einsparungen bei den Arbeitskosten für die Kunden der Motorenhersteller bei der Massenproduktion.



7Alle Einheiten der Wickelausrüstung sind vollständig standardisiert, und die Werkzeuge sind leicht zu ersetzen



Die allgemeine Wickelmaschinenwartung ist einfacher und bequemer.

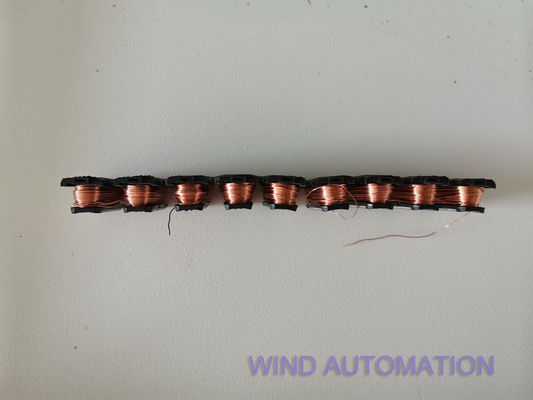

Beispiel Es gibt 9 Stäbe/Zähne.



Wickelreihe:



Erster Pol, vierter Pol, siebter Pol



Zweiter Pol, fünfter Pol, achter Pol



3rdpole-6th pole-9th pole



Draht: 24 SWG Doppelmantel







Hauptkonfiguration der Wickelmaschine:



Steuerungssystem Japan Yaskawa
Servosystem Japan Yaskawa
Niederspannungskomponenten Schneider
Berührungsschirm Weinview
Sensor/Limit-Schalter Der Name: Omron
Schraubführer Hiwin
Pneumatische Einheit Luftangriff
Kugellager NSK
Synchronisationsgurt (Zeitgurt) Kontinental







Bei der BLDC-Windemaschine gibt es zwei Möglichkeiten, eine ist die Schraubstange, die andere ist das Gürtel.



Das Gerät ist unterschiedlich: Die Anwendung der Schraube besteht darin, die Drehbewegung durch die Mutter in die



Die Anwendung des Gurtantriebs besteht darin, die Drehbewegung zu übertragen, die Drehrichtung zu ändern,



Schraubantrieb, guter Stahl, kann großes Drehmoment übertragen, genaue Position, leicht zu



Bei häufiger Umschaltung erzeugen Schlagschwingungen.



Einer davon ist die Kugelschraube.



Umwandelt eine Drehbewegung in eine lineare Bewegung oder wandelt eine lineare Bewegung in eine rotierende Bewegung.



Die Funktion des Schraubens besteht darin, die Rotationsbewegung in eine lineare Bewegung umzuwandeln, die



Die Bedeutung dieser Entwicklung besteht darin, das Lager zu verändern.



Durch den geringen Reibungswiderstand werden Kugelschrauben häufig in



Verschiedene Industriegeräte und Präzisionsgeräte.





Die Kugelschraube ist das am häufigsten verwendete Getriebeelement in Elektrowerkzeugen und Präzisionsmaschinen.



Hauptfunktion ist die Umwandlung der Drehbewegung in lineare Bewegung oder die Umwandlung des Drehmoments in axiale Umkehrung



Dies ist ein sehr wichtiger Faktor für die Erhöhung der Effizienz.



Eigenschaften der Kugelschraube:





1Keine Gegenreaktion, hohe Steifigkeit



Die Schraube kann dem Druck hinzugefügt werden, da der Vordruck die Achsfreiheit zu einem



- Wert, und dann eine höhere Steifigkeit (Kugelschraube durch den Ball, um Druck zu geben, in der tatsächlichen



Verwendung für mechanische Geräte usw. aufgrund der Kugel Die Abstoßungskraft kann die Steifigkeit des Drahtes erhöhen



Portion).





2. Hochgeschwindigkeitszufuhr kann



Die Kugelschraube kann aufgrund ihrer hohen Effizienz der Bewegung und geringer Wärme eine hohe Geschwindigkeitszufuhr (Bewegung) erreichen



Generationen.





3. Garantie für hohe Präzision


Die Kugelschraubenpaare werden konsequent mit dem weltweit hochwertigsten Maschinen- und Ausrüstungssystem hergestellt.



Insbesondere Temperatur und Luftfeuchtigkeit werden in der Fabrik streng kontrolliert.



Umgebung für das Schleifen, Montieren und Inspektionieren verschiedener Prozesse aufgrund der perfekten Qualität



Das System gewährleistet eine vollständige Genauigkeit.





4Im Vergleich zur Schraubschraube beträgt das Drehmoment 1/3



Da zwischen der Schraubwelle des Kugelschraubpaares und der Mutter viele Rollkugeln liegen, ist die



Im Vergleich zum vorherigen Schraubschraubpaar ist die



Das Drehmoment beträgt 1/3 oder weniger, d. h. die Leistung, die erforderlich ist, um das gleiche Bewegungsergebnis zu erzielen, beträgt 1/3 des



Dies hilft, Strom zu sparen.





5. Mikrozufuhr kann


Da das Kugelschraubpaar die Kugelbewegung verwendet, ist das Startdrehmoment sehr klein und kein kriechendes



Die Anlage ist in der Lage, die Anlage zu erweitern, um die Anlage zu erweitern und die Anlage zu erweitern.



Zweitens ist der Zeitgurt ein endloser Gurt mit Stahlseil oder Glasfaser als starke Schicht und



Die Innenseite ist mit Polyurethan (Polyurethan-Zeitgurt) oder Neoprengummi (Gummige Zeitgurt) bedeckt.



Der Umfang des Gürtels wird in eine Zahnform geformt und mit der Zahnriemenpulle verknüpft.



Das Zeitband wird angetrieben, das Getriebeverhältnis ist genau, die Kraft auf der Welle ist gering, die Struktur ist



Kompakte, die Ölbeständigkeit, die Verschleißfestigkeit ist gut, die Anti-Aging-Leistung ist gut, die allgemeine



Die Betriebstemperatur beträgt -20°C-80°C, v<50m/s, P<300kw, i<10, auch bei niedriggeschwindigkeitsbetriebenen Antrieben, bei denen



Der Zeitgurtantrieb besteht aus einem ringförmigen Gurt mit einem gleichmäßig verteilten Zahnprofil



Auf der inneren Peripherieoberfläche und einem Rad mit entsprechender Anastomose.



Bei der Drehung wird die Leistung durch Maschen übertragen.



die Zähne mit den Zahnrillen des Rades; der synchrone Gurtantrieb verfügt über ein präzises Übertragungsverhältnis,



keine Rutsche, kann ein konstantes Drehzahlverhältnis, eine reibungslose Übertragung, Vibrationsabsorption, geringen Lärm erreichen,



Übertragungsquotenbereich, in der Regel bis zu 1:10- zulässige Leitunggeschwindigkeiten von bis zu 50 M/s, die Leistung von



Hohe Übertragungsleistung, in der Regel bis zu 98%, kompakte Struktur,



geeignet für mehrsachsige Übertragung, ohne Schmieren, ohne Verschmutzung, so dass es an Orten arbeiten kann, die nicht



Diese Produkte werden häufig in Textilindustrie, Maschinenbau und



Werkzeuge, Tabak, Kommunikationskabel, leichte Industrie, chemische Industrie, Metallurgie, Messgeräte



Ausrüstung, Lebensmittel, Bergbau, Erdöl, Automobilindustrie und andere Industriezweige



Übertragung.



Eigenschaften des synchronen Gurtes:


(1) Genaue Übertragung, kein Schieben während des Betriebs und konstante Übertragung;


(2) Glatte Übertragung, mit Puffer, Schwingungsreduktion, geringer Geräuschbelastung;


(3) Hohe Übertragungseffizienz bis 0.98, erhebliche Energieeinsparungseffekte;


(4) Leichte Wartung, kein Schmieren, geringe Wartungskosten;


(5) Der Geschwindigkeitsbereich ist groß, in der Regel bis zu 10, die Leitungsschwindigkeit kann 50 m/s erreichen, bei großer Leistung



Übertragungsbereich von bis zu mehreren Watt bis zu mehreren hundert Kilowatt;


(6) Es kann für Fernübertragungen mit einem Zentrumabstand von bis zu 10 m verwendet werden.


Drittens, verschiedene Punkte


1. Die Schraube dient der Umwandlung der rotierenden Bewegung in eine lineare Bewegung durch die Mutter.



Anwendung der synchronen Gurtübertragung ist die Übertragung der Drehbewegung, Änderung der Drehrichtung,



Der Stabantrieb, mit gutem Stahl, kann großes Drehmoment, genaue Position,



Durch die fehlende Frequenz zwischen den beiden Schaltungen wird eine schnelle Schwingung erzeugt.



Schrauben und Muttern, die Genauigkeit der linearen Bewegung ist hoch, vor allem bei häufiger Kommutation ohne



Die Reibung zwischen Kugelschraube und Mutter ist sehr gering und sehr leicht



Glatte Übertragung, Schwingungsschutz, leicht wegzuwerfen



Lasten.


2. Da es keine Lücke zwischen Kugelschraube und weiblicher Schraube gibt, ist die Präzision hoch, wenn die lineare



Die Frequenz der Frequenzkommutation wird durch die Frequenz der Frequenzkommutation verringert.



Das Prinzip der Kugelschraube ist, dass die Schraube zwischen der Kugelschraube und der Mutter sehr klein ist und sehr leicht zu drehen ist.



Schraubdraht soll die Drehbewegung in lineare Bewegung umwandeln und das Drehmoment in eine axiale Umkehrkraft umwandeln.



hat Eigenschaften wie hohe Präzision, Reversibilität und hohe Effizienz, was ein Sprung für die lineare



Bewegungserie.


3, hat der Gurtantrieb eine einfache Struktur, eine reibungslose Übertragung, niedrige Kosten und eine Puffer-Vibrationsabsorption



Eigenschaften; Kugelschraube und Motor müssen an die Mitte der Kupplung angeschlossen werden, um eine flexible



Anschluss: Der Zeitgurt kann mit einem synchronen Rad direkt an die Ausgangswelle des Motors angeschlossen werden.







Bitte klicken Sie auf das Bild unten, um das Video zu sehen.

Lineare Wicklungslinie 600 RPM Gerade Lamination für BLDC PMSM und EV-Motoren
