Wie man PMDC-Anker mit Doppelspulenwickelmaschine herstellt

Anleitung zur Herstellung von PMDC-Ankern mit Doppelwickelmaschine

WIND-ST-TD2B

Anwendung:

Schlitzkommutator-Ankerwicklung

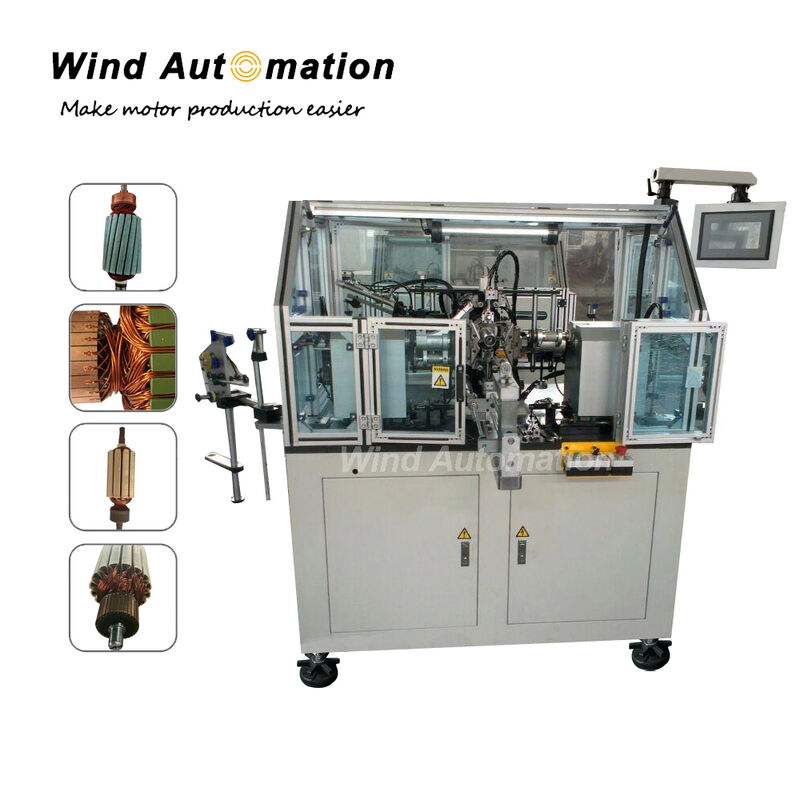

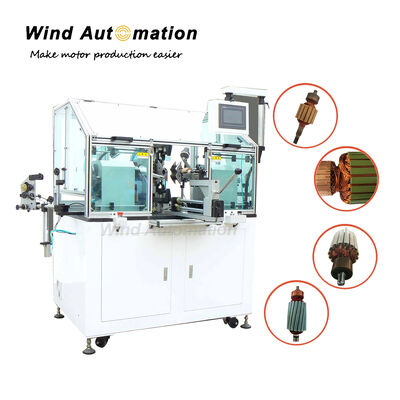

Die vollautomatische Rotorwickelmaschine WIND-ST-TD2B ist eine Doppelwickelmaschine, die speziell

für die Herstellung von Kommutatorrotoren mit Schlitztyp entwickelt wurde und sich für das Hochgeschwindigkeitswickeln von mittleren

und groben Rotordurchmessern eignet. Die Maschine verfügt über einen automatischen Klemmmechanismus und eine Hilfsdrahteinlegetechnik,

die die Wickelgeschwindigkeit von genuteten Rotoren erheblich verbessern. Diese Maschine wird häufig für

das Wickeln von Gleichstrom- und Reihenschlussmotorrotoren verwendet. Der geeignete Wickeldurchmesser beträgt 0,25 mm bis 1,2 mm. Weit verbreitet in dünnen

Drahtschlitzrotoren und großen Kommutatorrotoren mit Schlitztyp, die für die automatische

Wicklung von ungeraden und geraden Schlitznuten geeignet sind.

Wettbewerbsvorteile:

1. Für Anker mit dünnem Kupferdraht,

  Die Maschine hatte gute Rückmeldungen beim Wickeln von Ankern mit einem Kupferdrahtdurchmesser von AWG30 (0,25 mm)

2. Für Anker mit dickem Draht kann die Maschine WIND-ST-TD2B Anker mit AWG16 (1,35 mm) verarbeiten

3. Keine Notwendigkeit, mit einer speziell dafür vorgesehenen Kommutatorschneidemaschine zu arbeiten

4. Eine Ausbeuterate von 98 % oder mehr ist gewährleistet, wenn die Qualität des Schlitzkommutators gut ist

5. Bis jetzt ist es die beste Maschine in China für das Wickeln von Ankern mit Schlitztyp

6. Der Spannungsregler der in diesem Ankerwickler verwendet wird, ist elektronisch gesteuert.

Die meisten Spannungsregler, die in Wicklern verwendet werden, sind entweder ein Magnetpulver-Spannungsregler, der einen kleinen Anwendungsbereich hat.

Oder ein Hysteresespannungsregler, der einen großen Anwendungsbereich hat.

Wind Autotion verwendet Hysteresespannungsregler.

Das Foto zeigt, dass das maximale Drehmoment 5 kg und die maximale Spannung 24 V betragen.

Parameter:

Stromversorgung: 220 V, 50 Hz

Motor: Wicklung Mitsubshi 1000W Servomotor

Arraying Mitsubshi 400W Servomotor

Indexierung Mitsubshi 400W Servomotor

Drahtdurchmesser: 0,45 mm ~ 1,25 mm

Einheit OD: 70 ~ 250 mm

Spindel: 0 ~ 1500 U/min

Windungszahl: 0-999

Luftdruck: 0,5-0,7 MPa

Pneumatik: Airtac

Bedienungsanleitung:

Manuell den Anker auflegen und die Taste 'Start' drücken, die Maschine führt das Klemmen, Haken, Wickeln und Indexieren

automatisch und wiederholt durch, bis ein Anker vollständig gewickelt ist.

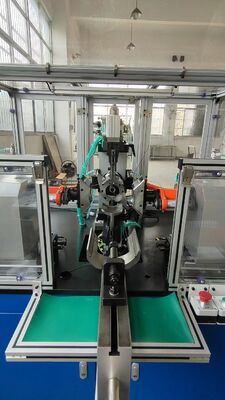

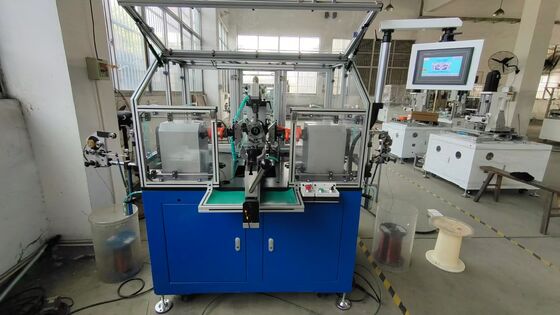

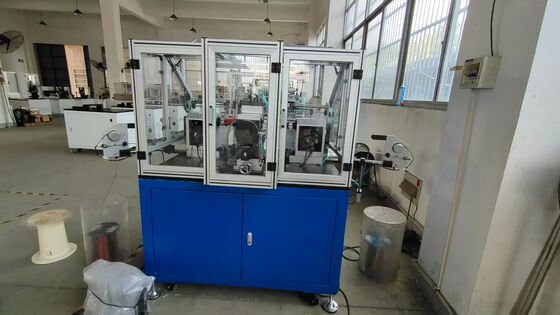

Die Wickelmaschine WIND-ST-TD2B dient zum Wickeln von Ankern mit Kommutatoren vom Stegtyp.

Sie verfügt über eine Doppelspule zum Wickeln und mit automatischer Drahtschneidung, Klemmstruktur und Hilfsdraht

Einlegetechnik zur Steigerung der Wickelgeschwindigkeit.

Fragen und Antworten:

Frage:

Sind das Wickelmaschinen vom Spulentyp? Ich möchte verstehen, wie Ihr Wickelmaschinendesign

das Problem traditioneller Wickelmaschinen, die für 2-Pol-Motoren entwickelt wurden, überwinden kann.

Die Wickelspule in einer 4-Pol-Laminierung hat einen kleineren Winkel als eine 2-Pol-Laminierung über den Laminierungsschlitz.

Daher verwenden 4-Pol-Wickelmaschinen einen Drahtführungskopf mit kleinerem Winkel, um den Magnetdraht in einen 4-Pol-Laminierungsschlitz zu führen.

So liegt der Draht an der Seite des Schlitzes an, anstatt am Boden des Schlitzes.

Bei einer 2-Pol-Laminierung ist der Führungskopf breiter und der Draht kann so geführt werden, dass er am Boden des Schlitzes anliegt.

Wenn Sie eine Spulenwickelmaschine für einen 4- oder 8-poligen Anker verwenden, gibt es eine Methode, um

den Draht zuerst zum Boden des Schlitzes zu führen und dann zur Schlitzöffnung nach oben zu gehen – ordentlich und sauber.

Antwort:

Ihr Anliegen betrifft die Schlitzfüllrate von 4 Polen,
