Maschine zur Wickelung von Armaturen des Typs Flier, vollautomatisch, mit 4 Polen
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Antriebsmethode: | Umwickler 3 Servomotor | Typ des Motors: | Elektrowerkzeug, Bohrer, Hammer, Ranhura, Schleppschalter |
|---|---|---|---|
| Wickelnde Methode: | Flyer Winding nicht Nadel Winding | STATION: | Einer Station zwei Flieger |
| Maschinen-Farbe: | Weiß oder nach Kundenanforderung | Nach Verkäufen: | Ingenieure für die Auslandservice von Maschinen |
| NCM-Nr. / HS-Code:: | Maschine zur Spulenwicklung 8479811000 | Größe des Kupferdrahtes: | Maximal AWG16 1,3 mm |
| Markieren: | Maschine zum Wickeln von Armaturenrollen,Dynamische Auswuchtmaschine |
||
PMDC Rotor-Riser-Kommutator-Armatur AWG16 bis AWG30 Kupferdrahtwickler
Die WIND-ST-TD2B
Anwendung:
Schlittenarmatur-Wicklung für Kommutatoren
Die WIND-ST-TD2B vollautomatische Rotorwickelmaschine ist eine doppelflügige Wickelmaschine speziell
für die Herstellung von Schlitz-Typ-Kommutator-Rotoren, geeignet für die Hochgeschwindigkeitswicklung von Medium
Die Maschine verwendet einen automatischen Schneidmechanismus und eine Hilfsdrahtverbindung.
Diese Maschine wird weit verbreitet für
Der geeignete Wicklungsdurchmesser beträgt 0,25 mm bis 1,2 mm.
Wird für die Herstellung von elektrischen Schaltungen verwendet, so ist der Schaltbetrieb zu verwenden.
Wickeln von ungeraden und geraden Rillen.
Wettbewerbsvorteile:
1. für Armaturen mit dünnem Kupferdraht,
Maschine hatte gute Rückkopplung der Wicklung AWG30 ((0,25mm) Kupferdraht Durchmesser Armatur
2. Für Armaturen mit dickem Draht kann die Maschine WIND-ST-TD2B AWG16 (1.35mm) Armaturen verarbeiten
3.Keine Notwendigkeit, mit einer speziellen Kommutator-Slotmaschine zu arbeiten
4. 98% Ertragsrate über gewährleistet, wenn die Qualität des Schlittenkommutators gut ist
5Bis jetzt ist es die beste Maschine in China für die Wicklung von Schlitz-Armaturen.
Parameter:
Stromversorgung: 220V, 50HZ
Motor: Wickelmotor von Mitsubshi mit 1000 Watt
Anordnung des Mitsubshi 400W Servomotors
Mitsubshi 400W Servomotor mit Index
Durchmesser des Drahtes:0.45 mm bis 1,25 mm
Einheit OD: 70~250 mm
Spindel: 0 bis 1500 Rpm
Kurve Nr. 0-999
Luftdruck: 0,5-0,7Mpa
Luftangriff
Gebrauchsanweisung:

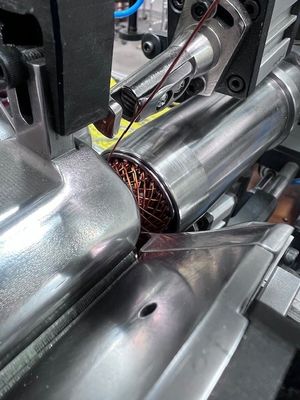

Man legt die Armatur manuell an und drückt den "Start"-Knopf, die Maschine macht Klemmen, Haken, Wickeln, Indexieren
automatisch und wiederholt, bis eine Armatur vollständig geschnürt ist.
Die Wickelmaschine WIND-ST-TD2B wickelt die Armatur mit einem Riser-Kommutator.
Es hat doppelte Flyer, um die Wicklung zu machen und mit automatischen Draht schneiden, Klemmen Struktur, unterstützende Draht
Einfügung der Wicklungsgeschwindigkeit.
| Artikel | Name | Typ | Anzahl |
| 1 | Spindel-Rotationsgurt | 165 L | 1pc |
| 2 | Indekserung des Drehbandes | 182XL | 1pc |
| 3 | Gürtel | 102XL | 2 Stück |
| 4 | Sicherung | RTFördermittel | 2 Stück |
| 5 | Sicherung | RTFördermittel | 2 Stück |
| 6 | Keramikdrahtrad | ¢6 | 2 Stück |
| 7 | Sensor | Die Ausrüstung ist ausgerichtet auf | 1pc |
| 8 | Sensor | Die in Absatz 1 genannten Angaben sind zu beachten. | 1pc |
| 9 | V-Lager | 1pc | |
| 10 | FDS016 | 1pc | |
| 11 | Ausguss für Draht | 1pc | |
| Werkzeug | |||
| Artikel | Name | Typ | Anzahl |
| 1 | Innerer Sechseckenschlüssel | 8 Stück | 1 Satz |
| 2 | Öffnen Sie den Schlüssel | 13 bis 16 mm | 1pc |
| 3 | Schrauben mit Schlitten | 1.5' | 1pc |
| 4 | Kreuzschraube | 4' | 1pc |
| 5 | Schraubenschlüssel | 8 Stück | 1 Satz |
| 6 | Zwischenschrauben | aus rostfreiem Stahl | 1pc |
| 7 | Diagonale Zangen | 1pc | |
| 1pc |
Fragen und Antworten:
Fragen Sie sich:
Ich möchte verstehen, wie Ihr Wickelmaschinendesign
Das Problem der traditionellen Windmaschine, die für einen Zweipolzmotor konzipiert wurde, zu überwinden.
Die Wicklungsspule in einer 4-polischen Lamination hat einen kleineren Winkel als eine 2-polische Lamination über die Lamination
Daher verwendet die 4-Spalten-Wicklungsmaschine einen kleineren Winkel-Drahtleitkopf, um den Magnetdraht zu
Also, der Draht sitzt an der Seite der Schlitz anstatt auf dem Sitz
Bei einer 2-poligen Lamination ist der Leitkopf breiter und der Draht kann geleitet werden, um zu gleiten
in die Unterseite des Schlüssels.
Wenn Sie eine Flier-Typ Wicklmaschine auf einem 4 Pole oder 8 Pole Armatur verwenden, haben Sie irgendeine Methode, um zu führen
Zuerst den Draht auf den Boden des Schlitzes, dann zum Schlitzeingang - ordentlich und ordentlich.
Antwort:
Ihre Sorge ist die Ausfüllrate von 4 Pole,
Ja, ich weiß.Der Draht sitzt an der Seite des Schlitzes anstatt an der Unterseite des Schlitzeswar das Problem
vor und die durch Werkzeugen geschliffen worden waren,
Das Werkzeug ist der Schlüssel zum Problem, es gab zwei Seitenplatten in Werkzeugen, die den Magneten gezwungen
Kabel nach unten.
Bitte klicken Sie auf das Bild unten, um das Video zu sehen.
