Wie man eine Statorwicklungs-Schnürmaschine für Rahmengrößen unter 110 mit genähtem Kordelstrickbandagiert

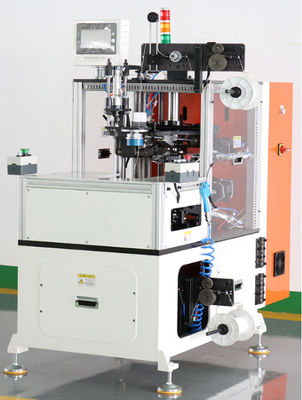

Doppelseitige Spulen-Schnürbandagier-Maschine WIND-120-CL

1. Parameter

2. Leistungsvorteile

Schutzvorrichtungen, um Schäden an der Schlitzisolierung zu vermeiden

1) Die doppelseitige Spulenbandagiermaschine besteht aus dem Basisteil, dem oberen Hakenteil, dem unteren Hakenteil

und dem Drahtzuführteil

2) Die Bandagiermaschine verwendet eine Schneide-Bewegungssteuerung zur Steuerung des Servosystems

und die Mensch-Maschine-Schnittstelle erleichtert die Parametereinstellung;

3) Die Bindeschnürzykluszeit ≤ 1S/Schlitz,

Die Festigkeit des Bindedrahtes entspricht den Anforderungen des Kunden,

und der Bewegungsbereich überschreitet nicht 2 mm

4) Unterschiedliche Stärken des Stators können innerhalb von 5 Minuten schnell für die Produktion angepasst werden

5) Für Stators mit unterschiedlichen Abmessungen kann die Werkzeugausrüstung schnell gewechselt werden, mit einer Zeit von etwa 20 Minuten

6) Jeder Teil der Ausrüstung verfügt über separate Debugging-Funktionen und

ist mit Debugging-Tasten für einfaches Debugging ausgestattet

6) Der Indexabschnitt wird von Schneide-Servomotoren angetrieben und

kann für Schlitz-für-Schlitz-Bindung und Schlitz-Überspringungs-Bindung eingestellt werden

8) Die Spindel wird von einem Schneide-Servomotor angetrieben, und die Geschwindigkeit kann eingestellt werden

9) Der Nadelwinkel wird von einem Schneide-Servomotor angetrieben, und der Winkel kann frei eingestellt werden;

10) Mit automatischer Drahtzuführung, automatischem Drahtschneiden, Spannvorrichtung, sichtbarer Zugkraft,

und einstellbarer Bindespannung

11) Netzwerkanschluss für Fernwartung und zukünftigen MES-Zugriff reserviert

12) Annahme eines Sicherheitsmechanismus, Betrieb in stehender Haltung und ein Ein-Hand-Knopf zum Starten

• Einfaches Be- und Entladen für schwere Statoren
• Einseitiges Schnüren
• Hoher Qualitätsstandard des Schnürprozesses
• Der gesamte Arbeitszyklus erfolgt vollautomatisch, ausgenommen das manuelle Be- und Entladen
• Integrierbar in eine Produktionslinie
• Kein Werkzeugwechsel für unterschiedliche Paketlängen erforderlich, nur mechanische Anpassung erforderlich
• Verschiedene Schnürmodi verfügbar, Schlitz-für-Schlitz-Schnüren, Schlitz-Überspringungs-Schnüren oder ausgefallenes Schnüren

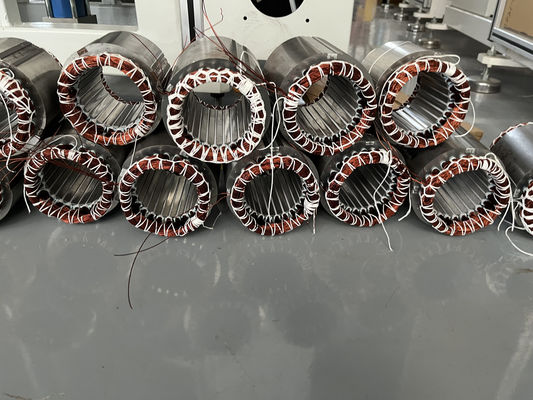

Diese Statorspulen-Strick-Schnürmaschine dient zum Schnüren der Stator-Endspulen Seite an Seite,

ist ein Prozess der Herstellung von großen Induktionsmotoren und Wechselstrommotoren, der den Rahmen 112, 132, 160 abdeckt

Das Schnüren von Statorspulen ist der Prozess des festen Sicherns der Feldspulenenden eines Elektromotorstators mit einer genähten Schnur,

auch als Motorstator-Spulen-Flechten bezeichnet.

Anwendung der Statorspulen-Knotenmaschine:

Das Schnüren wird typischerweise bei Motoren mit langer Lebenserwartung oder hohem Wirkungsgrad eingesetzt, wie z. B. bei einigen Induktionsmotoren, bei denen die Ausfallkosten hoch sind. Im Allgemeinen werden kostengünstige „Wegwerf“-Motoren nicht geschnürt.

Parameter der Statorspulen-Knotenmaschine:

1. Abmessungen der Statoren

Die Werkzeugausrüstung bezieht sich auf den Stator-Außendurchmesser,

Wenn der Stator-Außendurchmesser gleich ist, müssen Sie die Werkzeugausrüstung nicht wechseln,

-Maximaler Außendurchmesser: 140 mm

-Maximaler Innendurchmesser: 90 mm

-Kernlänge: 10-90 mm

-Spulenhöhe: Der Nocken der Maschine bezieht sich auf Ihre Spulenhöhe auf beiden Seiten

2. Bindeschnur

Runde Bindeschnur wird häufig verwendet,

Könnten Sie bitte das Foto der flachen Bindeschnur machen, damit wir es überprüfen können?

3. Werkzeugwechsel

Ja, der Werkzeugwechsel und die Programmumstellung können innerhalb von 20 Minuten erfolgen,

und der Arbeiter muss die Nadeln in Höhe und Position für die von uns angebotene Standardmaschine einstellen,

Wenn Sie eine Sonderfunktion hinzufügen möchten, wird die Maschine nach Maß gefertigt und die Kosten sind höher,

Anwendung:

Für Generator, Tiefwasserpumpe, Dreiphasenmotor-Schlitzisolierung

 Vorteile:

1. Verwenden Sie den Innendurchmesser des Stators, um die Positionierung vorzunehmen,  einfacher Werkzeugwechsel

2.  Drei Servomotoren gewährleisten die einfache Einstellung der Maschine und ein reibungsloses Schnüren,

      Ein  Servomotor steuert die Stator-Indexierung

      Ein  Servomotor steuert die Düsenbewegung (die Düse führt die genähte Schnur)

      Ein  Servomotor steuert die mechanische Bewegung der gesamten Maschine

3. Eine der meistverkauften Maschinen während der Herstellung von Induktionsmotoren,

    Jährliches Upgrade gemäß dem Feedback der lokalen Motorenhersteller
