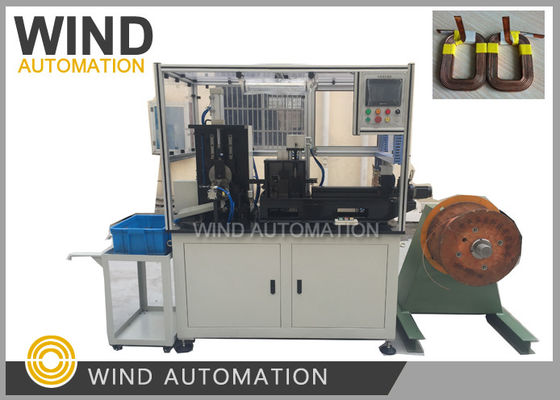

Automatische Wechselstrommotorwickelmaschine mit Zwischenteilmaterial

Startstator Magnetfeldspule Wicklung Leiter Formierung und Wicklung WIND-PCW-F1

MArbeitsprozess

Die Maschine kann die Feldspirale automatisch mit dem nachstehenden Verfahren kontinuierlich wickeln,

Automatische Drahtzufuhr→ Drahtgerichtler → Biegestartterminal→ Drahtzufuhr I,→Biegen→ Drahtzufuhr II→ Drüsen an Werkzeugen→ Formen→ Papierzufuhr und Drehen,

Ausgabe: ca. 15 bis 30 Stück pro Schicht, ca. 2000 Stück pro Schicht/8 Stunden

Maschinenbau

1.Drahtgerichtungsmechanismus,

Besteht aus X, Y-Richtung zwei Sätze Führerradgerichtung

Und Zylinder, der Zylinder zieht den Draht, um ihn zu richten.

2. Drahtzuführmechanismus

Der Servomotor Delta treibt das Kabelzufuhrmodul an, um den Kabel zu versorgen.

Die Wire-Zuführung Länge kann auf dem Bildschirm eingestellt werden, und Draht Schlitze Grenze kann sicherstellen

Die Drahtverfolgung stimmt.

3Start des Endbeugmechanismus.

Mit dem Zylinder fahren Sie die Katzenrolle zum Biegen des Startterminals.

Die Biegerichtung kann links oder rechts sein

4. Drahtbiegmechanismus

mit einer Breite von mehr als 20 mm,

Biegerichtung kann links oder rechts sein

5. Schneidmechanismus

mit einem speziellen Schneider für die Feldspule

6. Spulenwicklungs- und Entlademechanismus

mit einer Breite von mehr als 10 mm, jedoch nicht mehr als 15 mm

Drehvorrichtung, angetrieben durch einen Delta-Servomotor mit Getriebe des Reduktors,

Werkzeug, Werkzeugklemmvorrichtung, Ausstoßvorrichtung.

Der Drahtzufuhrmechanismus führt den gebogenen Draht zur festen Position des Werkzeugs.

Druckdrahtvorrichtung beginnen, den Draht zu drücken, Drehvorrichtung drehen,

Wenn Sie das Papier in die eingestellte Position drehen, wird es gespeist.

und weiter in die festgelegte Position drehen, und Papier schneiden, drehen, um die Spule zu wickeln.

Die Werkzeugspangeinrichtung löst sich, die Fingerspitzenspule kommt heraus und wiederholt sich von Anfang an.

7. Papierleitvorrichtung

mit einer Breite von nicht mehr als 15 mm

8Der Maschinenrahmen ist aus Aluminium mit organischem Glas.

9. Wickelmaschine Hauptteile

Simens oder Delta PLC

Delta-Servomotor

Weinveiw Touchscreen

Gewicht: ca. 650 kg

Maschinenabmessung: 1500 mm x 900 mm x 1700 mm³
