Wie produziert man AC Motor Winding Stator Coil Binding Spannmaschine

Stator Spirale genähte Schnur Strick Spannmaschine für Wechselstrom Induktionsmotor WIND-100-CL

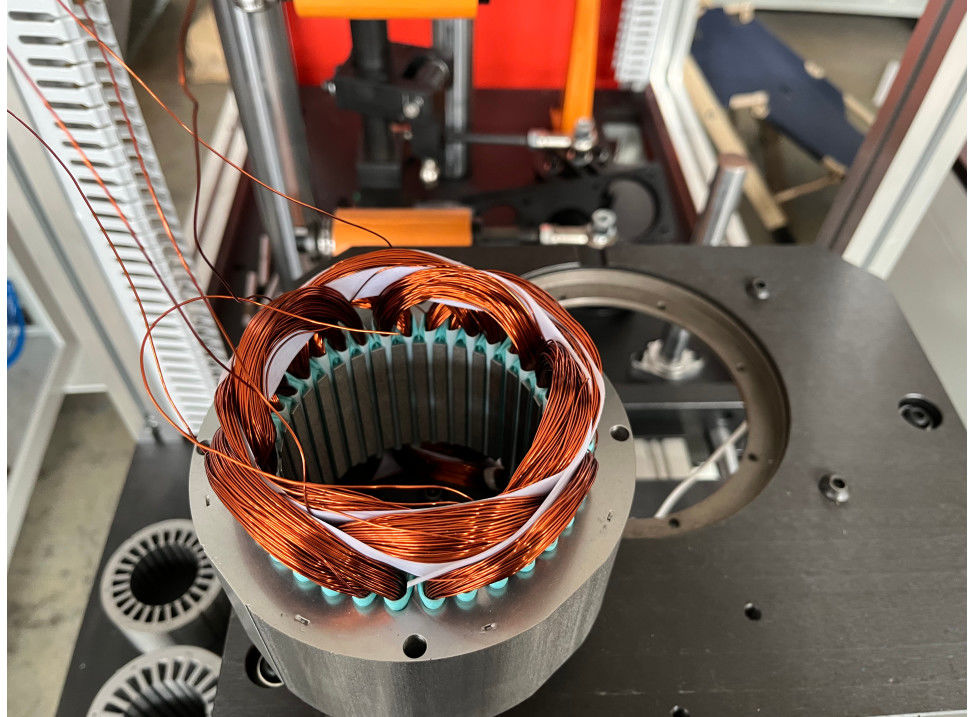

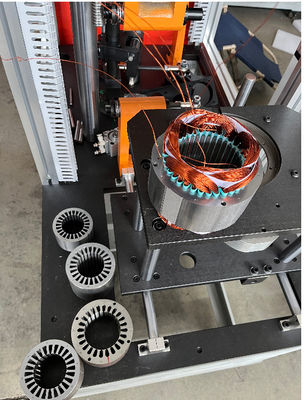

Diese Stator Spirale Strick Spannmaschine ist für Spitze die Stator Ende Spulen Seite an Seite,

ist ein Verfahren zur Herstellung von Induktionsmotoren,

Stator-Spulen-Schnüren ist der Prozess, bei dem die Enden der Feldspule eines Elektromotors mit einem genähtem Kabel fest befestigt werden.

auch Motorstator-Spulenflechten genannt.

Anwendungsbereich der Stator Coil Knot-Maschine:

Das Schnüren wird typischerweise bei langlebigen oder hocheffizienten Motoren verwendet, wie beispielsweise bei Induktionsmotoren, bei denen die Ausfallkosten hoch sind.

Stator Coil Knot Maschinenparameter:

Stator OD: < 150 mm

Stator Stack Höhe: 15 bis 120 mm

Stator-ID: > 33 mm

Schnürmodus: Jeder Schlitz, überspringen Schlitz

Schnürgeschwindigkeit: 0,4 bis 0,8 s/Nadel

Luftdruck: 0,4 bis 0,7 MPa

Stromversorgung: 380 V in 3 Phasen

Leistung: 3,0 kW

Abmessungen: 1600 mm*700 mm*1700 mm

Gewicht: 500 kg

Anwendung:

Für Generator, Tiefwasserpumpe, Drei-Phasen-Motor-Schlitze Isolierung

Vorteile:

1.Verwenden Sie den Stator Innenseite Durchmesser zur Positionierung, leicht zu ändern Werkzeug

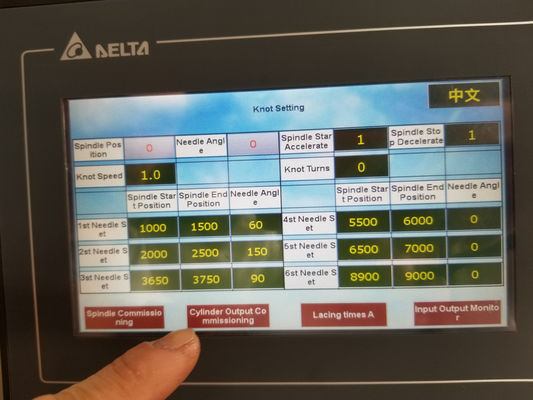

2Drei Servomotoren sorgen für eine einfache Anpassung der Maschine und ein reibungsloses Schnüren.

Ein Delta-Servomotor steuert die Statorindizierung

Ein Delta-Servomotor steuert die Düsebewegung (die Düse führt die genähte Schnur)

Ein Delta-Servomotor steuert die mechanische Bewegung der gesamten Maschine

3Eine der meistverkauften Maschinen bei der Herstellung von Induktionsmotoren.

Jedes Jahr für jeden lokalen Benutzer aktualisieren

Bitte klicken Sie auf das Bild unten, um das Video zu sehen.
