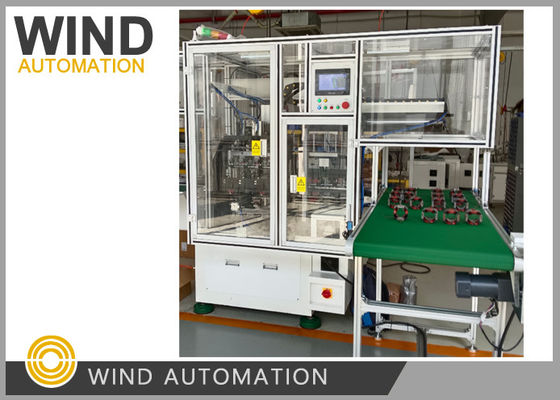

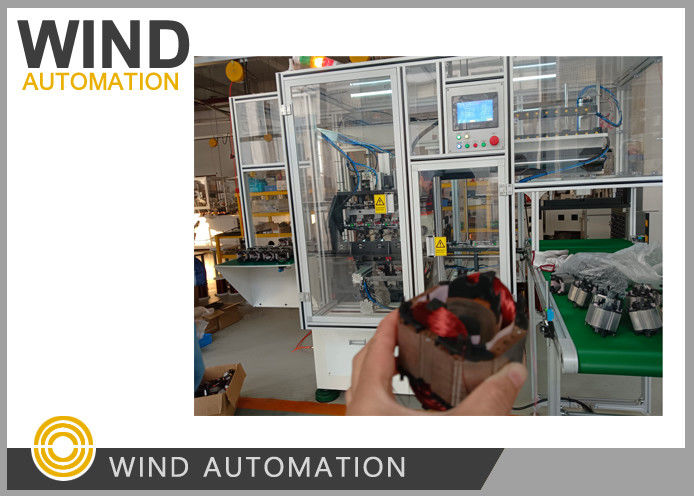

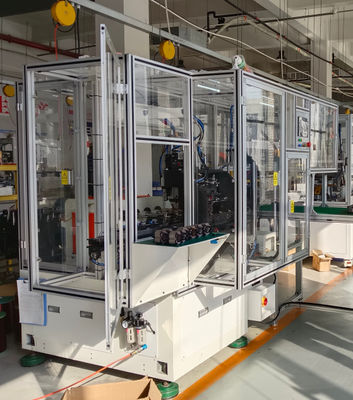

2 Pole Stator Feld Spirale Wickelmaschine Nedele Winder Estatores

2 Pole Stator Feld Spirale Wicklmaschine Nedele Winder Estatores WIND-ASW-4

Betriebsverfahren:

Der Bediener lädt die 4 Statoren auf der linken Seite, drückt den Startknopf, die Maschine beginnt automatisch zu winden,

Während der Maschine Wicklung, Betreiber laden die anderen 4 Statoren auf der rechten Seite,

Maschine beenden die vorherigen 4 stator Wicklung und tun die nächsten 4 stator Wicklung,

Links/Rechts Seite Wechselladung/Entladung

Maschinenabmessung umher: 1,5 M (von links nach rechts) * 2,4 M (von vorne nach hinten) * 1,8 M

Hauptdaten:

PLC: Japan Mitsubishi

Hauptmotor: 3phasiger Wechselstrommotor der lokalen Marke
Touchscreen: Weinview

Zylinder:

Ventil:SMC

Spannungsanlage: Mechanische Spannungsanlage

Technischer Parameter:
Der Durchmesser des Drahtes beträgt 0,2 bis 1,0 mm
Min. Statorinnendurchmesser: 30 mm
Maximaler Durchmesser der Statorseite: 120 mm
Luftdruck: 4 bis 6 kg/cm2
Gesamtleistung der Maschine: 4,0 kW
Spannung: dreiphasiger Wechselstrom 380V 50/60 Hz
Gewicht: 1100 kg

Für Stator haben verschiedene Stapelhöhe, die meisten Spulen ist 274dreht, AWG25,

Die volle automatische Statorwickelmaschine mit vier Stationen WIND-ASW-4

kann 200 Stück pro Stunde produzieren,

Materialien für den Trail-Run

1 Statoren mit unterschiedlicher Höhe 20 Stück pro Stator

2 Drähte, jeweils 2 Eimer

3 Formpapier 300 Stück pro Stück

4 Wundstator 1 Stück pro Wunde zur Referenz

Du musst nicht alle Typen schicken.

und konnte die typischen Statoren wählen, die mit der höchsten Schlitzfüllrate,

unterschiedliche Stapelhöhe und unterschiedliche Drahtgröße für die Prüfung

2 Stationen Statorwindler WIND-ASW-2

3 Stationen Statorwindler WIND-ASW-3

4 Stationen Statorwindler WIND-ASW-4

Nach der Leistung pro Tag Ihres Stator, Stator Wicklungsmaschine im Betrieb des Kunden

Ich bin nicht derjenige, der das Problem hat. Ich bin derjenige, der das Problem hat.

Anwendung:

Zwei Pfähle Inslot Stator, die Mixer, Schleifmaschine, Elektrowerkzeug, Staubsauger abdecken.

Wettbewerbsvorteile:

1- Voll automatische Statorwickelmaschine, automatisch das Werkzeug laden, den Draht klemmen

2. Automatische Wicklung für hohe Schlitzfüllgeschwindigkeit Zwei-Pole-Statoren

3. Einfache Bedienung, der Bediener muss nur den Stator auf die Vorrichtung laden und den Wundstator entladen

3. Sehr beliebt bei Herstellern von Motoren mit hohem Volumen

Parameter:

Stachelhöhe 10-70 mm

Stator-ID 20-60 mm

Stator OD 50 bis 130 mm

Statorstangen Nr. 2

Drahtdurchmesser 0,15-1,3 mm

Schmiermodus: Maschine zur kontinuierlichen Schmierung

AC380V, 50/60Hz, 4,5KW, Luftdruck 57kg/cm2

1200 kg, 1500 x 2100 x 1650 mm

NCM-Nr. / HS-Code:8479811000

Bitte klicken Sie auf das Bild unten, um das breitere Video zu sehen
