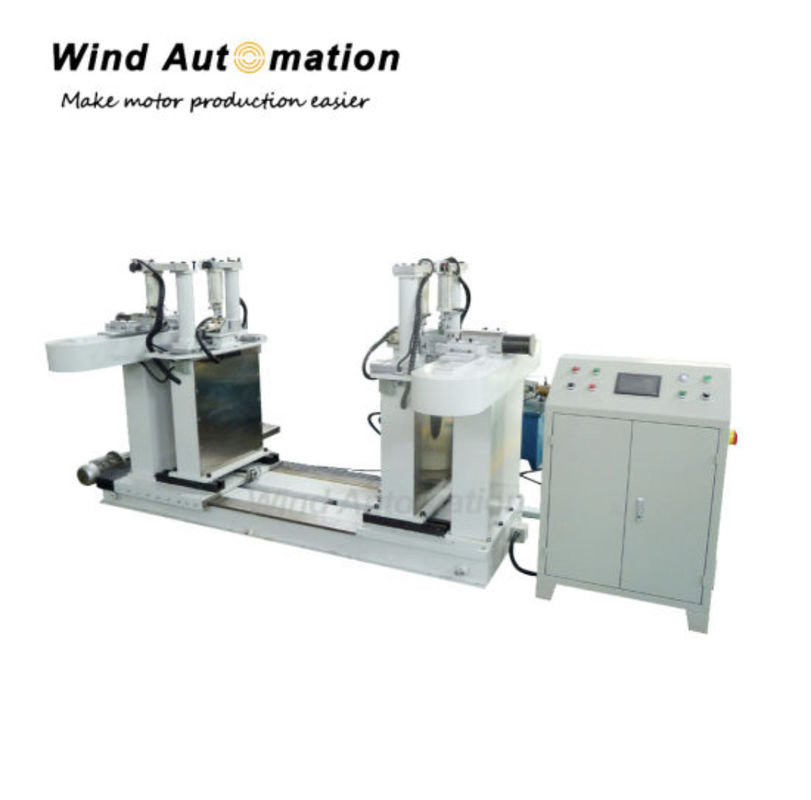

WIND-FMAutomatische Formmaschine für RotordrahtBar

• Lieferumfang

• Bedingungen für die Verwendung der Ausrüstung:

2.1 Umgebungstemperatur: - 5°C ∼ 40°C

2.2 Relative Luftfeuchtigkeit: ≤ 85%

2.3 Stromversorgung 3×380V±10% 50HZ 20kw

2.4 Druckluft 0,5 MPa·0,7 MPa

2.5 Ausrüstungsmaße (L×W×H)/mm:5000×2800×1900 (FYI)

3.Hauptzusammensetzung und technische Anforderungen der Ausrüstung:

3.1 Es ist für die Biegung von TBR GB5584.2/TMR GB5585 geeignet.1

3.2 Die Spezifikationen und Parameter von Kupferstäben sind in der folgenden Tabelle angegeben (von dem Benutzer bereitgestellt):

3.3 A32, A33

Maximale Querschnittsgröße einer einzigen Wurzel: 18 mm × 40 mm

Die maximale Querschnittsgröße, wenn zwei Wurzeln gleichzeitig gebogen werden:2 × 7 mm × 40 mm

3.4 Das Ende ist nicht mit isolierten Teilen bedeckt:25mm-50mm

3.5Die Ausrüstung sollte in der Lage sein, die Biegeform nach der Isolierung der Stator- und Rotorspulen wie folgt abzuschließen.

(1) Die Enden sind gekrümmt. Die beiden Enden können in verschiedene Richtungen sein;

(2) Die Enden sind gekrümmt.

(3) Ein Ende ist gekrümmt, entweder im Uhrzeigersinn oder gegen den Uhrzeigersinn

4Beschreibung der Ausrüstungsmerkmale

3.1Es wird für die automatische Biegung nach der Isolierung der Kupferstange des Motorrotors verwendet.

3.2 Die Isolationssicherheit der Spirale sollte während des Gießens gewährleistet sein und keine Ölverschmutzung und keine mechanischen Schäden verursachen.

3.3Die verwendeten Teile, Komponenten und Zubehörteile entsprechen den einschlägigen nationalen Produktionsnormen und Umweltschutzanforderungen und gehören den bekannten Marken der Industrie an..

3.4Bei der Biegung ist die Geometrie der Spulenformung angesichts des Absprunges des Kupferbalkens (HB≤48) genau, die Endform gleichmäßig und es gibt keine Qualitätsprobleme wie Klettern und Verdrehen.

3.5 Die Ausrüstung muss eine angemessene Struktur und eine fortschrittliche Herstellungstechnologie aufweisen.und alle Übertragungs- und Drehmechanismen müssen die Genauigkeit ihrer verschiedenen Aktionen gewährleistenUnter denselben Bedingungen ist die Größe derselben Spezifikation und die gleiche Menge an Rohstoffen nach dem Biegen gleich.

3.6 Der Hauptmotor sollte reibungslos laufen und der Lärm sollte weniger als 75 Dezibel betragen.

3.7Es gibt keine offensichtliche Hydraulikölleckage in der Ausrüstung.

5.Hauptstruktur der Ausrüstung

Diese Ausrüstung besteht hauptsächlich aus den folgenden drei Teilen: Rahmenteil, Steuerungssystem und geschwungenen Bogenformformen.

Alle diese Komponenten sind auf einer einzigen Plattform installiert, und die gesamte Ausrüstung wird automatisch durch eine SPS und einen Computer betrieben und gesteuert.

5.1 Rackbereich

Der Rahmenbereich besteht aus geschweißten Profilen, um eine ausreichende Festigkeit zu gewährleisten.

5.1.1 Mechanischer Ausführungsteil.

5.1.2 Gerade Linie-Klemmbereich.

5.1.3 Gerade Linie außerhalb der Spannung.

5.1.4 Klemmfläche des Biegebereichs.

5.2 Steuerungssystem

5.2.1 Die Ausrüstung ist mit einer Steuerung durch die Steuerungssysteme (PLC) ausgestattet und die Einstellung der Parameter wird durch den Dialogprozess des mehrfunktionale Touch-Panels (Chinesisch) abgeschlossen.gerettet, und über den Touchscreen abgerufen.

5.2.2 Die Programme werden über den Touchscreen eingegeben; auf dem Bildschirm befinden sich prägnante, leicht verständliche Symbole und chinesische Menüs, die den Bediener bei der Dateneingabe anleiten.

5.2.3 Um das Problem des Rückstoßes der Kupferstange zu lösen, sollte das Programm einen Korrekturbefehl festlegen, um den Rückstoß zu kompensieren.

5.2.4 Der Computer kann Fehlermeldungen anzeigen, damit die Ursache analysiert und korrigiert werden kann.

5.2.5 Das Programm ist passwortgeschützt, sodass Personen mit unterschiedlichen Berechtigungen verschiedene Schnittstellen öffnen können.

5.3 Biegebogenformschimmel

Die Form dieser Ausrüstung muss aus hoch verschleißbeständigem Druckstahl mit einer speziellen Wärmebehandlung bestehen, und der geschwungene Teil des Kupferbalkens wird genau gewürzt,und die Krümmung der Kupferstange nach der Formung muss nicht mehr manuell in der Radialform korrigiert werden, und kann direkt in den Rotor eingebettet werden.

Verschiedene Formen von Kupferstangen benötigen unterschiedliche Formen, wenn die Bogenform der Kupferstange gleich ist, können sich die Kupferstangen unterschiedlicher Größen ein Paar Formen teilen.

Die Endkrümmung der Form ist vernünftig, wirksam, genau und leicht einstellbar.

5.4 Sicherheitsvorrichtungen

Der Drehteil der Maschine ist mit einer Abdeckung und einem Notbremsknopf ausgestattet.

5.5 Die Ausrüstung ist mit einer eigenen hydraulischen Arbeitsstation ausgestattet.

6. Prozessbeschreibung

Prozess der Spulenformung: Einfügen der Drahtstange→ automatische Form→ Lockerung der Drahtstange→ Entfernen des Produkts → Maschinenrücksetzen.

7.Dienstleistungen und Anleitungen

7.1 Die Prüfvorrichtung wird jedes Mal, wenn sie eingeschaltet wird, selbstkalibriert.

7.2 Die Garantie für die gesamte Maschine beträgt zwei Jahre ab Lieferdatum (außer für anfällige und verbrauchbare Teile) und die Reparatur ist kostenlos;Instandhaltungs- und Ersatzberatungsdienste werden innerhalb von zwei Jahren erbracht,

Bitte klicken Sie auf das Bild unten, um das Video zu sehen.
