Runddrahtformmaschine Konformadora De Alambre Runddrahtformmaschine AWG12 AWG7 2 mm bis 4 mm
Ausführliche Produkt-Beschreibung
| Die Situation: | Neu | Arbeitsplatz: | Kombinierte Funktionsmaschine eine Station |
|---|---|---|---|
| Größe des gehandhabten Drahtes: | Starterrunderleiter 1,8 mm bis 3,4 mm | Herstellung von Haarnadeln: | Ausrichtung, Schälen, Schneiden und Formen, Entladen |
| Nach Verkäufen: | Ingenieure für die Auslandservice von Maschinen | HS-Code: | 84798110 |

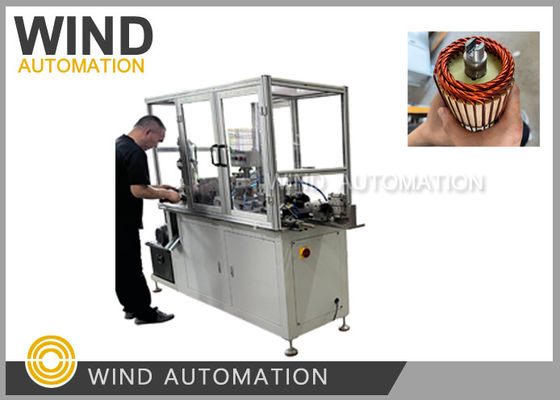

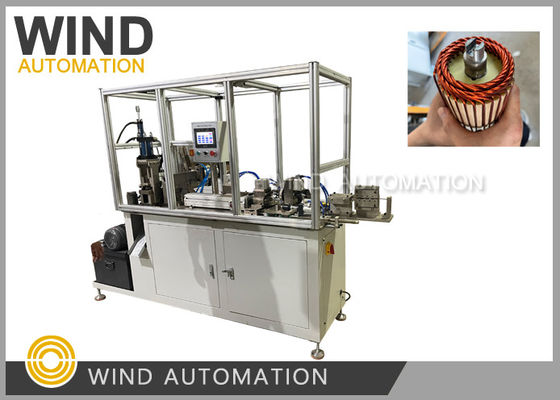

Automobil Runddraht-Einsetz-Haarnadelspulen-Wickelmaschine für die Herstellung von Autoanlasserankern
Anwendung:

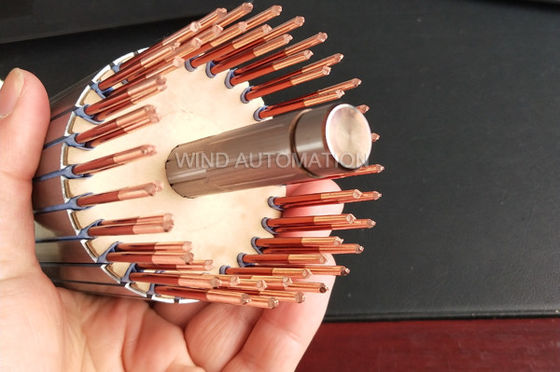

Runddraht weit verbreitet inAnker von Dieselstartern,
Anlassermotoranker von Familienautos, Ölpumpenmotoren,
Automobil-Fahrzeuganker-Rundkupferdrahtformung,
Anlassermotoren.
Vorteile:
1. Hohe Effizienz, Zykluszeit ca. 3s/Stk.
2. Mitsubishi SPS, Weinview Touchscreen, Airtac Zylinder und Ventil, Schneider elektrische Komponenten
Parameter:
Spannung: 380V
Druck: Min. 0,5 MPa
Drahtdurchmesser 1,8 mm bis 3,4 mm
Drahtvorschublänge: 0~250 mm
Effizienz: 2,3s/Stk.
Leistung: 500W
Gewicht: ca. 700 kg
Abmessung: 1700 mm * 600 mm * 1650 mm
Verpackung: Sperrholzkiste
Geschätzte Abmessung: 1680 mm * 650 mm * 1700 mm Gewicht: 500 kg
Abwickler: 900 mm * 800 mm * 1200 mm Gewicht: 220 kg
Konfiguration:
| Steuergerät | Mitsubishi SPS |
| HMI | Weinview Touchscreen |
| Importierte Lackentfernung | Korea SPG Lackentferner |
| Pneumatische Einheit | Airtac |
| Elektronische Einheit | Schneider |
Bitte klicken Sie auf das Bild unten, um das Video anzusehen
Produktbeschreibung

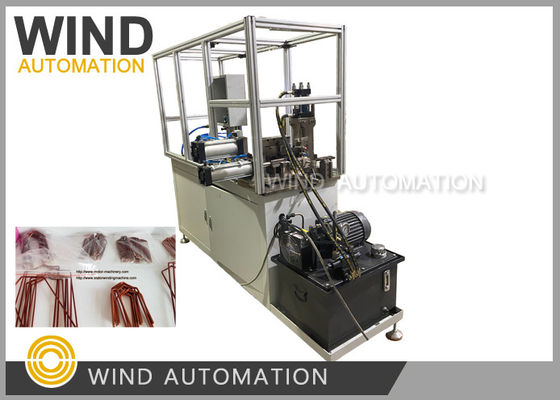

Automatische Haarnadelspulenformmaschine für Lichtmaschinenstator
Diese Haarnadelspulenformmaschine ist für Lichtmaschinenstatoren mit Flachdraht geeignet. Die Maschine kann Drahtlack abziehen, Draht zuführen, Draht biegen und Draht automatisch formen. Die Arbeitsproduktivität beträgt ca. 4s/Stk.
(1) Anwendung
Diese Maschine ist für die Herstellung von Haarnadeln für Lichtmaschinen- oder Generatorstatoren konzipiert.
(2) Spezifikationen
| Stromversorgung | AC 380V 50Hz |
| Gesamtleistung | 2,2 kW |
| Produktivität | 4s/Stk. |
| Drahtvorschublänge | 0~250 mm |
| Gewicht | 700 kg |
| Abmessung | 1800x700x1700mm |
(3) Merkmale
Fähigkeit zur Herstellung von Leitern mit kundenspezifischer Größe
Mitsubishi SPS-Steuerung, farbiger Touchscreen
Automatischer Haarnadelformprozess
Hocheffizienz, Automatisierung und Produktivität
Hohe Wiederholbarkeit der Form und Abmessungen des Leiters
(4) Maschinenkonfiguration
Mitsubishi SPS und Servomotor
Weinview Touchscreen
AIRTAC oder SMC Pneumatikkomponenten
HIWIN Linearführung
Schneider elektrische Komponenten
Industriestaubsauger
Abwickler
