Maschine zur Prüfung von Gleichstrommotorstatoren mit pneumatischer Befestigung

DC-Motor-Stator-Testmaschine Qualitätsanalyse WIND-DTS

1. Vorteile

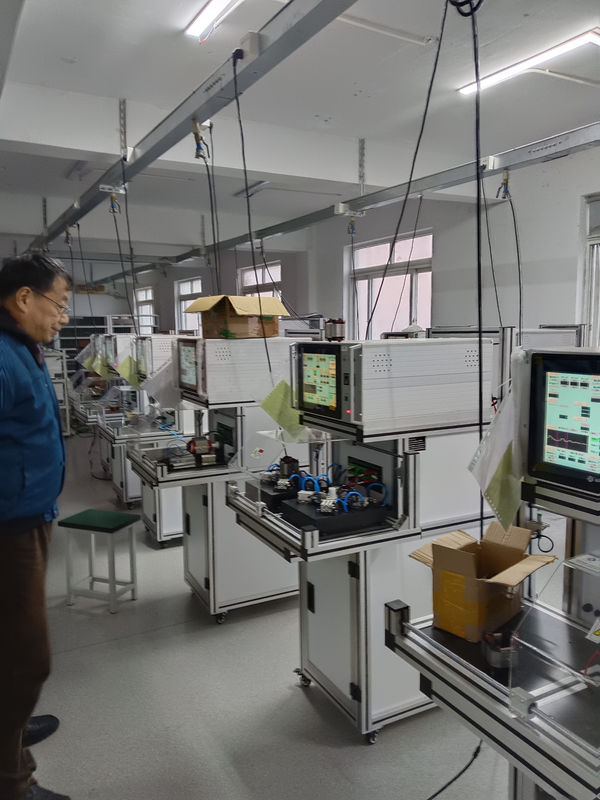

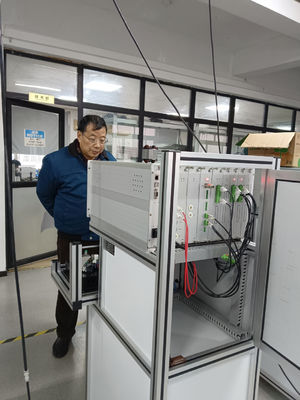

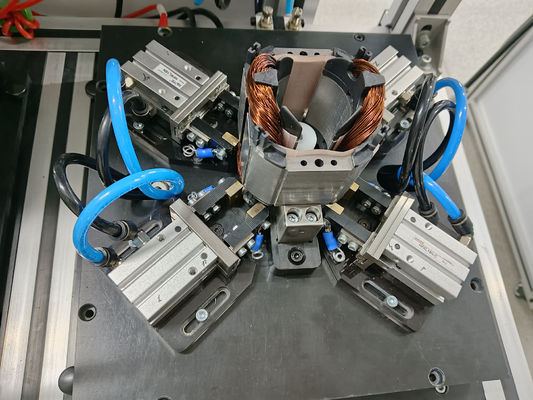

1) Eine Schnellspannvorrichtung kann für 3 Anschlussdrähte angebracht werden

2) Pneumatische Vorrichtung wird häufig zum Testen von 3 Anschlussdrähten oder 6 Enddrähten verwendet

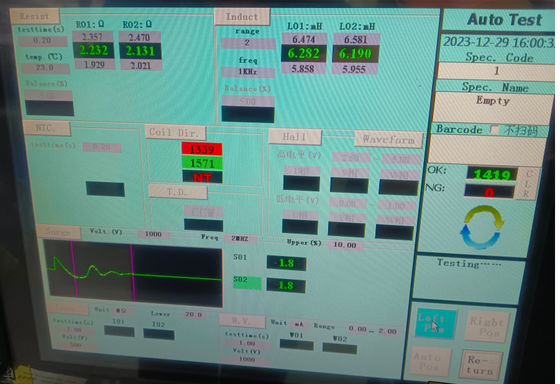

2. Testpunkte: Alle Testpunkte können einzeln oder zusammen durchgeführt werden.

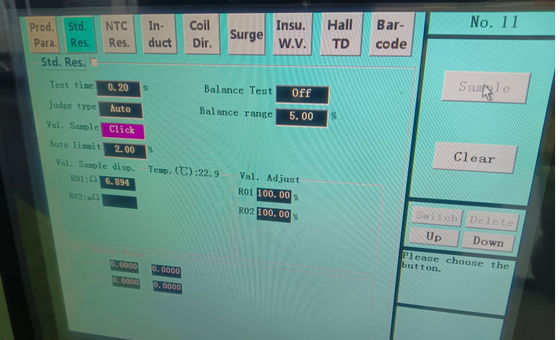

1) DC-Widerstandstest

Testbereich: 0,01 W - 1000 W

Testschleife: 6 Schleifen (erweiterbar)

Toleranz: ±0,5 %

Testmethode: Vier-Punkt-Messung, mit automatischer Umgebungstemperaturkorrekturfunktion

2) Induktivitätstest (einschließlich 3-Phasen-Gleichgewichtstest)

Testbereich: 10 mH – 500 mH

Testschleife: 6 Schleifen (erweiterbar)

Toleranz: ±2,5 %

Testmethode: Vier-Punkt-Messung

3) Windung-zu-Windung-Isolierung

Impulshochspannung: 100 V-3000 V (100 V / Schritt)

Impulsspitze: 0,5 ms

Abtastfrequenz: 1-40 MHz

Testschleife: 6 Schleifen (erweiterbar)

Toleranz: ±2,5 %

Beurteilungsmethode: Bereichsdifferenzbeurteilung (empfindlich gegenüber Induktivität und Energieverlust)

Standardwellenform ist Weiß, OK-Wellenform ist Grün, NG-Wellenform ist Rot

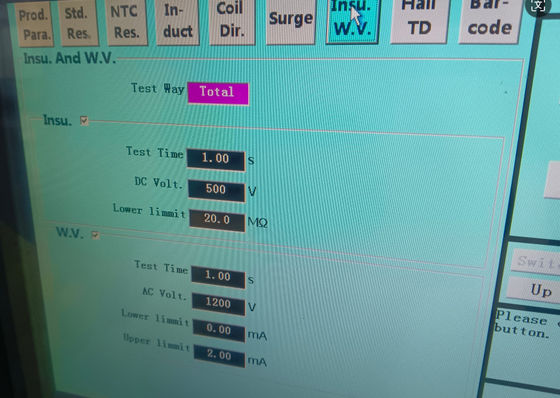

4) Isolationswiderstand

Spannung: DC500V / 1000V

Testzeit: 1-10s (einstellbar)

Beurteilungsbereich: 1-1000 MW

Toleranz: ±2,5 %

5) Zwischenphasenisolierung

Spannung: DC500V / 1000V

Testzeit: 1-10s (einstellbar)

Beurteilungsbereich: 1-1000 MW

Toleranz: ±2,5 %

6) Zwischenphasen-Hipot

Spannung: AC100-3000V (100V/Schritt)

Testzeit: 1-10s (einstellbar)

Beurteilungsbereich: 0,1 mA -- 20 mA

Toleranz: ±2,5 %

7) Hipot (mit Lichtbogenerkennung)

Spannung: AC100-3000V (100V/Schritt)

Testzeit: 1-10s (einstellbar)

Beurteilungsbereich: 0,1 mA -- 20 mA

Toleranz: ±2,5 %

8) Widerstandsgleichgewicht

Testmethode: DC-Widerstandsmessung

Testzeit: 0,1 s

Beurteilungsmethode: Prozentmethode zur Beurteilung der Differenz des DC-Widerstands zwischen den Wicklungen.

3. Testzeit

https://youtube.com/shorts/seYu6P9OGlU?feature=share
