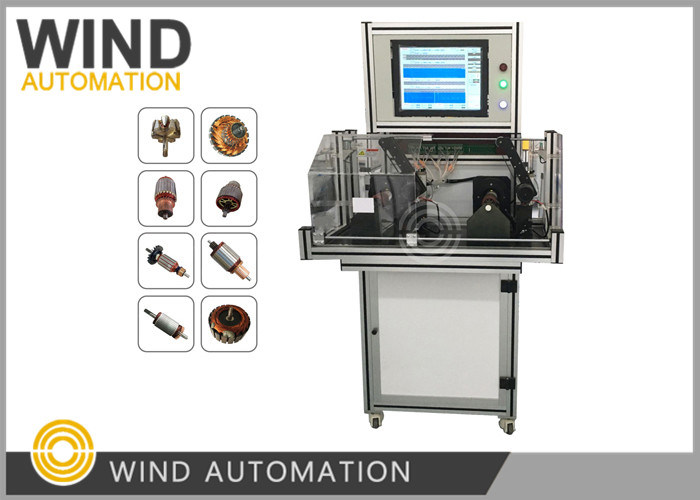

Wie man die Qualität von Ankerprüfgeräten beurteilt: Starterwiderstand Hi Pot nach dem Schweißen

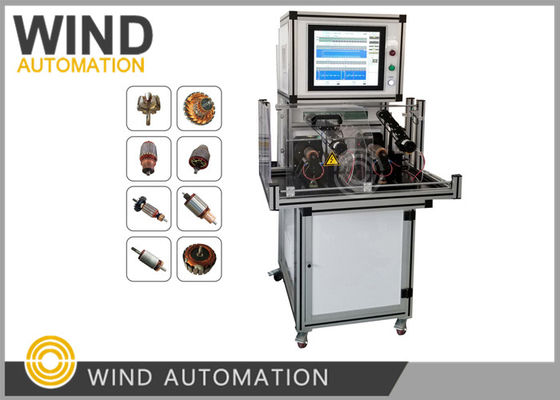

How To Judge Armature Quality Testing Equipment Starter Resistance Hi Pot After Welding
How To Judge Armature Quality Testing Equipment Starter Resistance Hi Pot After Welding How To Judge Armature Quality Testing Equipment Starter Resistance Hi Pot After Welding How To Judge Armature Quality Testing Equipment Starter Resistance Hi Pot After Welding

Großes Bild :  Wie man die Qualität von Ankerprüfgeräten beurteilt: Starterwiderstand Hi Pot nach dem Schweißen Bestpreis

Produktdetails:
Herkunftsort: China
Markenname: WIND AUTOMATION
Modellnummer: WIND-ATS-02
Zahlung und Versand AGB:
Min Bestellmenge: 1pc
Preis: Verhandlungsfähig
Verpackung Informationen: Holzpaletten 890 mm ((Betriebstisch)) * 910 mm ((Tiefe) * 1630 mm ((Höhe)
Lieferzeit: 35 Arbeitstage
Zahlungsbedingungen: T/T
Kontakt
Ausführliche Produkt-Beschreibung
Zustand: Neu Zertifikat: Hauptteile CE
Arbeitsstation: Doppelstation Automatisierungstyp: Vollautomatisch
Anzeige des Inhaltes des Prüfelements: Testergebnis intuitive Anzeige auf dem Bildschirm Schlitze für Armaturen: 13, 17, 19 (einige), 21,23,25,27, 28,29,33 Schlitze (allgemein)
Hervorheben:

Ankerprüfgeräte Anlasserwiderstand

,

Hochspannungsprüfung Ankerprüfgeräte

,

Armaturen-Prüfgeräte mit Garantie

Armature-Tester WIND-ATS-02 im Einsatz bei 80% der chinesischen lokalen Anlasser-Hersteller WIND-ATS-02



Dieser Anlasser-Armaturen-Tester WIND-ATS-02 wurde bei vielen großen, bekannten lokalen Anlasser-Herstellern eingesetzt, darunter Huachuan und Shendian.

Einer von ihnen kaufte zunächst 5 Stück und dann 7 Stück. Wir können sagen, dass 80% der lokalen Anlasser-Hersteller unser Prüfgerät verwenden.

Unser Ingenieurteam hat diesen Tester nach Kundenwunsch entwickelt und verfügt über viel Erfahrung.

Der Tester wurde in den letzten Jahren schrittweise aufgerüstet, wobei Kundenfeedback und neue Anforderungen berücksichtigt wurden.

Kurz gesagt, die Prüfpositionen basieren auf den Anforderungen der Anlasser-Armaturen-Hersteller. Sie können sich darauf verlassen, um die Qualität Ihrer Armaturen zu beurteilen.



Der Armaturen-Tester WIND-ATS-02 kann Armaturen mit bis zu 36 Nuten testen, daher ist er für Nuten von 12 bis 33 Nuten geeignet.

Ja, alle Ergebnisse werden Nut für Nut auf dem Bildschirm angezeigt.

Wir haben ein Video aufgenommen, das sich auf den Bildschirm mit einer 23-Nut-Armatur konzentriert. Bitte beziehen Sie sich auf das beigefügte Video.



Sie können auf dem Bildschirm 6 Prüfpositionen sehen, die nacheinander mit 23 schrittweise ausgegebenen Daten getestet werden.



1. Nut-zu-Nut-Widerstand (Zwischenwiderstand zweier Kommutator-Nuten)

2. Schweißwiderstand (Zur Überprüfung der Schweißqualität, je kleiner, desto besser)

3. 180°-Querwiderstand (Nut-zu-Nut-Widerstand des Kommutators, der einen Winkel von 180° zur gegenüberliegenden Seite hat)

4. Surge (Zwischen den Wicklungen der Spulen, Vergleich von Wellenformen)

5. Isolationswiderstand (Widerstand der Spulen und des Statorpakets)

6. Hi-Pot (Hochspannung zwischen den Spulen und dem Armaturen-Statorpaket)






Anwendung:

Anlasser-Armaturen bis 36 Nuten

Abdeckung von 13, 17, 19 (wenige), 21, 23, 25, 27, 28, 29, 33 Nuten (gängig)



Vorteile:

1. Automatische Positionierung, der Bediener muss die Anfangsposition nicht manuell überprüfen,

   Macht die Prüfung bequem und einfacher.

2. 100% zufriedenes Feedback von Anlasser-Armaturen-Herstellern.



Technische Daten:

1. Nut-zu-Nut-Widerstand, 0,01 mΩ~10 mΩ (Außerhalb des Bereichs Anzeige OVER)

   Vier-Leiter-Messung zur Gewährleistung der Genauigkeit

2. Schweißwiderstand, 0,001 mΩ-10 mΩ (Außerhalb des Bereichs Anzeige OVER)

   Sechs-Leiter-Messung zur Gewährleistung der Genauigkeit

3. Querwiderstand 0,01 mΩ-10 mΩ

   Vier-Leiter-Messung zur Gewährleistung der Genauigkeit

4. Surge 100-1000V (100V/Zeit)

   Pulsspitze: 0,5 µs, Frequenz 1~40MHz

   Standard-Wellenform ist Weiß, OK-Wellenform ist Grün, NG-Wellenform ist Rot

5. Isolationswiderstand DC 500V

   Testzeit: 1~10s (0,1s/Zeit)

   Bereich: 1~500MΩ

   Genauigkeit: ≤±5%

6. Hipot AC 100-1000V

   Testzeit: 1~10s (0,1s/Zeit)

   Armaturen-Kommutator-Nuten ≤ 36 Nuten

  Zykluszeit des Prüfpanels: 8~9s (gemäß 33 Nuten)

  13, 17, 19 (wenige), 21, 23, 25, 27, 28, 29, 33 Nuten (gängig)



Hauptkonfiguration:

15'' Touchscreen-Abtastchip: BB Relais: NAIS Hochspannungsrelais: Meder

Pneumatikteile: Airtec

Stromversorgung: AC 220V, 50Hz

Luftdruck: 0,4~0,6MPa

Temperatur: 0~45°C

Abmessungen: 950mm*1250mm*580mm

Hauptzollamt-Code: 9030390000



Fragen und Antworten:

Wir produzieren derzeit Armaturen mit 29 Nuten, aber wir wissen, dass es Armaturen mit 33 und sogar 38 Nuten gibt. Hat die Maschine die Kapazität, Armaturen mit dieser Anzahl von Nuten zu testen?


Die Standardmaschine WIND-ATS-02 kann nur Armaturen mit bis zu 36 Nuten testen.



Werden alle Nut-Testdaten separat mit Identifikation auf dem Bildschirm angezeigt?


Ja



Ist es möglich, drei Sprachen auf der Maschine zu haben? Portugiesisch, Englisch und Mandarin


Englisch und Mandarin


Bitte beschreiben Sie die Tests, die die Maschine durchführen kann



1. Nut-zu-Nut-Widerstand (Zwischenwiderstand zweier Kommutator-Nuten)
2. Schweißwiderstand (Zur Überprüfung der Schweißqualität, je kleiner, desto besser)
3. 180°-Querwiderstand (Nut-zu-Nut-Widerstand des Kommutators, der einen Winkel von 180° zur gegenüberliegenden Seite hat)
4. Surge (Zwischen den Wicklungen der Spulen, Vergleich von Wellenformen)
5. Isolationswiderstand (Widerstand der Spulen und des Statorpakets)
6. Hi-Pot (Hochspannung zwischen den Spulen und dem Armaturen-Statorpaket)



Wie viele verschiedene Rezepte können auf der Maschine eingerichtet und gespeichert werden?


510 Rezeptsätze



Bitte beschreiben Sie das Kalibrierungsverfahren, kurze Beschreibung


Verwenden Sie einen Standardwiderstand zur Kalibrierung



Gibt es Einschränkungen aufgrund der Größe der Armatur?



Verwenden Sie verschiedene Vorrichtungen zur Anpassung



Was ist die durchschnittliche Zeit für einen Test einer Armatur?



Etwa 15s (einschließlich automatischer Anfangspositionierung)


Bitte beschreiben Sie uns die Hauptteile-Marken auf der Maschine



Abtastchip: BB (USA-Import)
Relais: NAIS (Japan Panasonic)
Hochspannungsrelais: Meder (Deutschland-Import)
Pneumatikteile: Airtac


Was ist die Garantiezeit und die Bedingungen?



15 Monate ab Datum des B/L, siehe beigefügte Details zum Kundendienst



Erklären Sie uns den Schweißwiderstandstest



Sechs-Leiter-Ausgleichsmessmethode zur Gewährleistung der Genauigkeit



Bitte nennen Sie uns die Größe und das Gewicht dieser Maschine



Nettogewicht 150 kg Abmessungen: 950 mm * 1250 mm * 580 mm



Was ist die installierte Leistung des Armaturen-Testers?



1500W



Ist die Maschine 50Hz oder 60Hz?



50Hz oder 60Hz, es ist in Ordnung, keine Auswirkung auf die Prüfung



Was ist die Spannung?





Wenn ich eine Armatur mit Kurzschluss einlege und die Maschine sie ablehnt, muss ich die Maschine dann neu einrichten?



Sie müssen nicht neu einrichten, Sie können die nächste Armatur direkt testen



Hat die Maschine eine Verbindung zum Netz? Damit können wir die Testdaten auf unserem Server speichern, Fernzugriff ermöglichen....



Ja, die Maschine kann diese Funktion haben



Ist es möglich, Arbeitsanweisungen auf der Maschine hinzuzufügen? Wie eine PDF-Datei oder ähnliches



Ja



Ist es möglich, die Testergebnisse auszudrucken?



Ja, Sie benötigen einen Drucker selbst



Haben wir die Möglichkeit zu wählen, welche Tests wir durchführen möchten?



Ja, Sie können wählen, welche Testpositionen durchgeführt werden sollen



Verfügt der Armaturen-Analysator über einen Kommunikationsport, der mit einer Faserlaser-Druckmaschine verbunden werden kann, um die Seriennummer zum Drucken auf dem Teil zu senden?



Ja, die Maschine kann diese Funktion haben



Qualitätsprüfbericht für Anlasser-Prüfmaschine vor Lieferung
