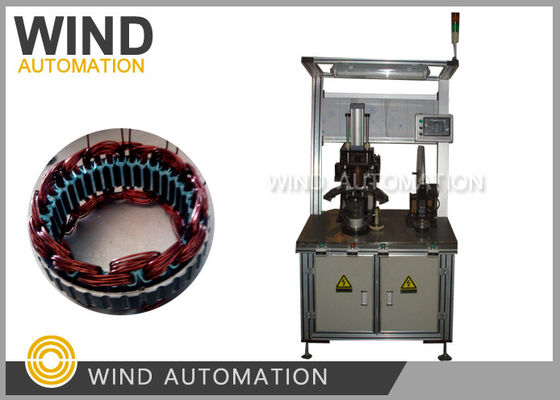

Maschine zur Einfügung der Generator-Spule nach der Alternator-Spule

Maschine zur Einfügung der Generator-Spule nach der Alternator-Spule

1. Betriebsverfahren der Wicklungsmaschine

• Setzen Sie die Keilform auf das Keil-Einsatzwerkzeug, drücken Sie den Startknopf, um das Schneiden und Einsetzen des Keils zu beginnen.
• Setzen Sie die Keilform auf die Spirale Einfügen Werkzeug, und dann drücken Sie Start-Taste, wird der Keil automatisch in das Werkzeug eingesetzt.
• Die Wickelform auf die Spulen einfügen Werkzeug. manuell schieben Sie den Draht nach unten. dann nehmen Sie die Wickelform
• Setzen Sie den Positionierer in die Spulen-Einsatzwerkzeuge.Dann laden Sie den Stator (nach Einfügung von Schlitzpapier) in die Spulen-Einsatzwerkzeuge.
• Drücken Sie die Start-Taste, Spirale Wicklungsmaschine wird automatisch Spirale und Keil Einfügen Prozess tun.
•
• Station Einführung
• Die Maschine hat eine automatische Stepping-Keil-Fütterung und einen automatischen Keil-Schneidmechanismus. Die Keillänge kann nach Bedarf angepasst werden.
• Die Spirale wird durch einen Schrittmotor mit Drehmoment-Sensor und einem automatischen Überlastungssystem gespeist, das die Formnadel vor Beschädigungen schützt.
• Schnelles Werkzeugwechseldesign innerhalb von 20 Minuten.
• Alle Schalter auf der Maschine sind Knopfschalter.
• Betriebszeit 45 Sekunden.
• Die Operationshöhe beträgt 1050 mm.

•

  Maschineneinstellungskonfiguration der Spirale

  Artikel	Marke
  Leitfaden	ABBA/TCP
  Sensor	Sie sind krank.
  Servomotor	Mitsubichi
  PLC	Mitsubichi
  Berührungsschirm	Mitsubichi
  Elektrische Komponenten	Schneider
  Pneumatische Komponenten	Luftangriff



  Anmerkung:

  Diese Maschine deckt einen Stapellängenbereich von 20-42 mm ab.

• Es ist nicht notwendig, die Werkzeuge für verschiedene Stapellängen zu wechseln, sondern mechanische Anpassung.

Klicken Sie auf den folgenden Link, um das Video zum Einfügen der Wellenwicklung des Generators zu sehen
