Generator Automatische Wellenwickelmaschine Alternator Spulenwickler
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Die Situation: | Neues | Wellenwickeln: | mit einer Breite von mehr als 20 mm |
|---|---|---|---|
| Durchmesser des Drahtes: | 1.7 mm oder 2*1,3 mm | Draht-Ausschnitt: | Auto |
| Nach Verkäufen: | Ingenieure für die Auslandservice von Maschinen | HS-Code: | 8479811000 |

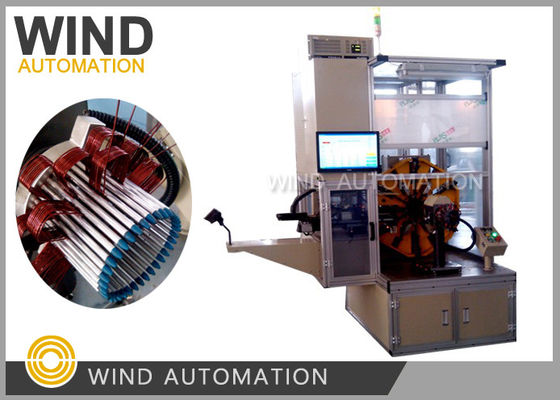

Generator Automatische Wellenwickelmaschine Alternator Spulenwickler
1. Betriebsverfahren der Wellenwickelmaschine
- Vortriebsstrang
- Anpassung der Wickelform nach den erforderlichen Wickelparametern.
- Drücken Sie den Startknopf, die Maschine wird automatisch den Wicklungsprozess durchführen.
- Entladen Sie die Wickelform und übertragen Sie sie an die Spulen-Einsatzstation.
2Einführung in die Station
- Automatische Drahtzufuhr
- Der Bildschirm kann alle Betriebszustände der Wellenwickelmaschine überwachen.
- Schnelles Werkzeugwechseldesign innerhalb von 20 Minuten.
- Der Verriegelungsmechanismus der Wicklungsform ist eine schnell auseinandernehmende Vorrichtung, einfach zu bedienen.
- Die Drähtendurchlauflänge kann entsprechend eingestellt werden.
- Einzelne Wicklung für die ungerade und die gerade Schicht
- Wickelzyklus beträgt 46-60 s/pc
3. Maschinenkonfiguration
| Artikel | Marke |
| Leitfaden | ABBA/TCP |
| Sensor | Sie sind krank. |
| Servomotor | MITSUBISHI, 6 Sätze |
| Elektrische Komponenten | Schneider |
| Pneumatische Komponenten | Luftangriff |
| Bildschirm | Advantech |
Anmerkung
Aufgrund der unterschiedlichen Wicklungsmethoden reicht eine Wellenwickelmessung für die Wicklung von 4X6T aus,
Während zwei Wellenwickelmaschinen 5X5T-Wicklung (siehe 8 parallele Wicklungen) durchführen mussten, um die erforderliche Schichtproduktivität zu erreichen.
Es bedeutet, dass eine Wellenwickelmaschine die Werkzeuge wechseln sollte, wenn sie 5X5T-Statoren winden.
Klicken Sie auf den Link unten, um das Wellenwickelungsvideo des Generators zu sehen
