Verstärkungsspule: | Startspirale Haarnadel | Fütterungslänge: | Bis 500mm |
---|---|---|---|
Schmelzdraht für Bohrdraht: | Beide Drähte sind geeignet | Formung: | Durch Biegemethode |
Haarnadelform: | Durchstoßvorrichtung | Nach Verkäufen: | Ingenieure sind für Übersee verfügbar |

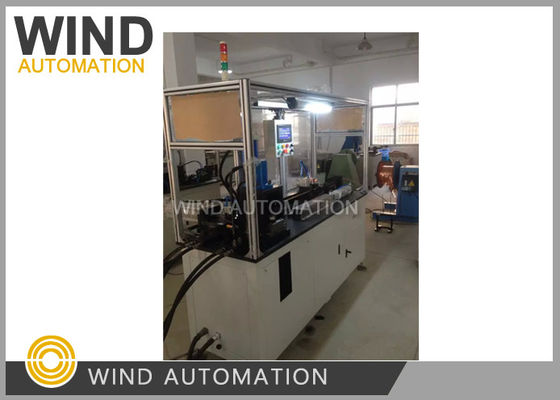

VollautomatischEine- Die Spirale (Haarspin)Der Wind...AWF
MArbeitsprozess
Die Maschine kann automatisch die Haarnadel mit unten Prozess kontinuierlich bilden,
Automatische Drahtverdrängung→ Drahtzufuhr→ Drahtgerichtler → Drückdraht →
Seiteneimailschneider → Drahtbreite Emailschneider → Drahtzieher→Drahtschneiden
→ Draht biegen→ Stanzdraht → Entladen,
Leistung: ca. 3 bis 5 Sekunden pro Stück,
Die Werkzeuge können leicht für sechs Armaturspulen gewechselt werden
1 M154104458
2 M154097736
3 M154038444
4 M154103929 Esmalttraht wird in eine Form des bloßen Drahtes umgewandelt
5 M154105507 Emailldraht wird in nackte Draht geformt
6 MBD-7G
Maschinenbau
1. Automatische Drahtenträgerinrichtung
2.Drahtgerichtungsmechanismus,
Besteht aus X, Y-Richtung zwei Sätze Führerradgerichtung
Und Zylinder, der Zylinder zieht den Draht, um ihn zu richten.
3. Drahtzuführmechanismus
Der Servomotor Delta treibt das Kabelzufuhrmodul an, um den Kabel zu versorgen.
die Stromzufuhrlänge kann auf dem Bildschirm eingestellt werden,
und Max. Drahtzufuhrlänge ist 500mm
4. Schmelzlöschmechanismus
Der Schmelzentferner besteht aus zwei Strukturen:
Seitliche und breite Schmelze entferner
Seiteneimail entferner verwenden 3pcs Edelstein Messer drehen, um Schmelz auf der Seite abzuziehen
Breite emaille Entferner verwenden zwei Schneider in entgegengesetzte Richtungen zu kratzen
und Kontrolle/Einschränkung der Kratztiefe
Die Funktion zum Entfernen von Emaille kann auf dem Touchscreen eingeschaltet/ausgeschaltet werden.
5. Schneidmechanismus
Schnittmechanismus besteht aus einem Drückdraht und einem Schnittdrahtgerät,
Vor dem Schneiden drücken Sie den Drahtzylinder und das Druckwerkzeug auf den Draht, um zu verhindern, dass er sich bewegt.
Und dann schneiden Sie den Draht mit vier Schneider, auf dem gleichen kann Burr entfernen, wenn auftreten
6. Drahtbiegmechanismus
mit einer Breite von mehr als 50 mm,
und durch ein hydraulisches System angetriebenes Stanzformgerät.
Nach der Formung wird die Haarspitze automatisch entladen, wenn der Drahtzylinder gebogen wird.
Simens oder Delta PLC
Delta-Servomotor
Weinveiw Touchscreen
Luftangriffszylinder
Gewicht: ca. 850 kg
Maschinenabmessung: 1,800 mm x 750 mm x 1800 mm3
Die Maschine und die Vorrichtung zum Abtrennen von Draht müssen einen Abstand von 3000 mm haben.
