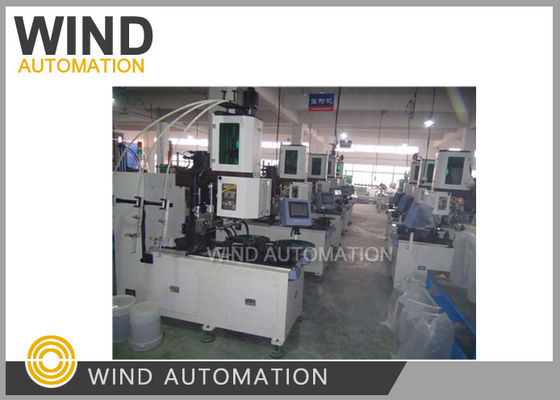

PSC Stator Coil Wickelmaschine 1-Station oder 2-Station Smart Foot Print
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Motorstator-Spulenwicklung: | mit Servosystem, nicht CNC-Typ | Vergleichen mit gewöhnlicher Spulenwickler: | Sparen Sie Kupferdraht |
|---|---|---|---|
| Wellenmessgerät: | Min. 0,1 mm (AWG38) | Automatisierungsart: | Vollautomatische vertikale Wicklung mit Drehvorrichtung |
| Maschinen-Farbe: | Weiß oder nach Kundenanforderung | Nach Verkäufen: | Ingenieure für die Auslandservice von Maschinen |
| Hervorheben: | Ständerspulenwickelmaschine,automatische Spulenwickelmaschine |
||
1-Station oder 2-Station PSC Stator Coil Wicklungsmaschine Smart Foot Print WIND-100-VW
Anwendung:
WIND-100-VW vertikale Wickelmaschine winden die Spule und setzen Spule zu Transferform (die Transferform mit
Wird in einem Stator in der nächsten Operation Prozess Keil und Spule Einfügung Maschine)
Es ist hoch effizient, sparen Kupferdraht und geeignet für kleine Schlitz Öffnung Stator mit hoher Füllung
Die Werte werden durch die Werte der Werte und die Werte der Werte angezeigt, die durch die Werte ermittelt werden.
Vorteile:
Maschinengröße und Motorstäbe Statorstapel Höhe
1- Techniker bestätigen, wanndie maximale Maschinendiefe (von vorne nach hinten) beträgt 70 ̊
2Die 4.6,8-Stähle-Stator maximale Stapelhöhe kann 4,3 " (110mm) sein
Zwei Arbeitsstationen Wickelmaschine
1Die Tiefe beträgt ca. 79 Fuß, da es zwei Arbeitsstationen für die Wickelwechsel gab.
2Die Tiefe hängt mit der Größe der Spule Ihres 48-Rahmen-PSC-Stators zusammen.
|
✓ Materialersparnis |
Sparen Sie Cooper Draht, weil Sie nicht brauchen, um separate Spulen zu verbinden
|
|
✓Ein schmaler Spalt für den Stator |
Konstante Wicklungsqualität geeignet für die Einführung von Statorwicklungen mit hoher Füllgeschwindigkeit
mit einer Spaltbreite über1.36mm
|
|
✓Arbeitskosten Einsparungen |
Stator Wicklmaschine Windspirale direkt an Wicklungen, Betreiber
keine Notwendigkeit, die Spulen an Ort und Stelle zu setzen, stattdessen müssen sie nur auf Transfer setzen
Vorheriger auf der Wicklungs-Einsatzmaschine
|
|
✓ Verbesserung der Wicklungsqualität
|
Im Vergleich zur gängigen CNC-Wicklungsmaschine, WIND-100-VM nicht nur
Sie können auch mit einem
Stator, es gibt Wickeldraht, der während des Einsatzvorgangs nicht bricht.
|
Parameter:
Durchmesser des Drahtes:0.2~1.2 mm
Min-Stator-ID: 40 mm
Maximaler Stator OD:175 mm
Kernlänge: 40 bis 130 mm
Leistung: 380V, 50/60KW
Gewicht: etwa 1100 kg
Abmessungen: 1900 (L) x850 (W) x3200 (H) mm
Nachstehende Tabelle wird benötigt, wenn Sie eine Anfrage senden
| Angaben zum Stator | |||||||||
| Laminationszeichnung | Stator-ID. (mm) |
Statorüberdosierung. (mm) |
Schlitze Nr. | Höhe des Stapels (mm) |
Typ des Drahtes (Kupfer/Al) |
Durchmesser des Drahtes (mm) |
Parallel Nummer des Drahtes |
Anzahl der Kurven pro Spirale |
Spulenwinkel |
