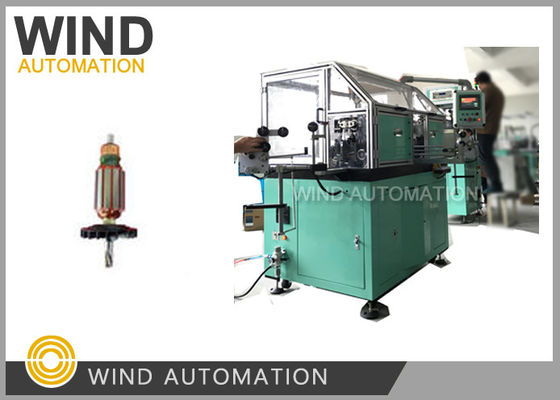

3.0KW 2500r/Min Zwei-Flieger-Windemaschine für Wipper-Mischmaschine

Zwei Flyer Vollautomatische Wickelmaschine für Wischer-Mischermotor WIND-STR

Anwendung:

Diese Ankerwickelmaschine WIND-STR ist eine schnelle Flyer-Spulenwickelmaschine für die Massenproduktion von Motoren

Herstellung von Kommutatorankern vom Haken-Typ, Mischern, Staubsaugern, Bohrern, Elektrowerkzeugen...

Arbeitsprinzip:

Diese vollautomatische Wickelmaschine WIND-STR verwendet eine Doppel-Flyer-Struktur,2 StückMitsubishiServo

Motor treibt die beiden Flyer an, und 1 Stück Mitsubishi Indexierungs-Servomotor sorgt für die präzise

Indexierung.

Während der Arbeit wird der Ankerstapel von den linken und rechten Wickelwerkzeugen und der Wellen

Klemmvorrichtung fest eingespannt. Wenn die Flyer laufen, durchläuft der Draht den Drahtführer, die Spannvorrichtung und tritt dann in die

Hohlspindel ein, kommt aus dem Drahtgleitrad heraus und gleitet dann durch das Flyer

Drahtführungsrad in den Ankerschlitz. Nach diesem Schritt tritt der Anker in den Schlitz, um die Wicklung durchzuführen.

Die Anker-Doppel-Flyer-Wickelmaschine WIND-STR nimmt Leiter von zwei separaten Drahtrollen

gleichzeitig auf, um zwei Schlitze gleichzeitig zu wickeln. Sobald die richtige Anzahl von Windungen erreicht ist und die Verbindung zum

jeweiligen Kommutatorhaken hergestellt ist, wird der Anker automatisch zum nächsten Paar von Schlitzen für die

Wicklung indiziert.

Vorteile:

1. WahnsinnigSchnell, unter normalen Bedingungen kann mit 1000~1500 U/min gewickelt werden, ein gewickelter Anker in

    23s

2. Die Wickelparameter können für verschiedene Anker auf dem Touchscreen eingestellt werden, einfache Bedienung

    wie 12 Schlitze, 24 Haken

         12 Schlitze, 12 Schlitze

Schnelle Details:

Parameterdaten:

Drahtdurchmesserbereich: 0,16~1,2 mm

Ankerdurchmesser: 20~85 mm

Stapellänge: 10~70 mm

Wellendurchmesser: 3~15 mm

Wellenlänge: weniger als 250 mm

Ankerschlitz: gerader Schlitz

Windungszahl: 0~9999

Kommutatordurchmesser: 8~40 mm

Wickelgeschwindigkeit: 0~2500 U/min

Wickelmotorleistung: 1,5KWX2

Winkeldetektionsgeschwindigkeit: 0~3000 U/min

Winkeldetektionsmotorleistung: 0,75KWX1

Luftversorgungsdruck: 4~6 Kg/cm2

Gesamtleistung der Maschine: 4,0 KW

Spannung: Drehstrom AC 380V 50/60 Hz

Gewicht: 1250 Kg

Abmessungen: 2000 (Länge) X 1000 (Breite) X 1800 (Höhe) mm

Verpackungsgröße 1800*1510*1920mm ist ca. 5,2 CBM

HS-Code: 8479811000

Hauptteile:

Japan Mitsubishi PLC

Japan Mitsubishi oder Panasonic Servo-Motor-Steuerungssystem

5,7-Zoll-Farb-Touchscreen-System

SMC-Zylinder
