Armaturen- oder Kommutaortyp: | Hook- und Tang-Typ | Durchmesser des Drahtes: | 0.08~0.30mm (Mechanischer Spannungsvorrichtung) AWG40 bis AWG28 |
---|---|---|---|
Drahtmessgerät: | 0.16~0.55mm (Hysteresisspannung) AWG23 bis AWG34 | Wickelnde Art: | Umwicklung ohne Wellenwicklung |
Mensch-Maschine-Schnittstelle: | Diagnose Anzeigen auf dem Bildschirm | Operations-Methode: | Schritt, Auto, Schritt |
Markieren: | Maschine zur Herstellung von Spulen,Ständerspulenwickelmaschine |

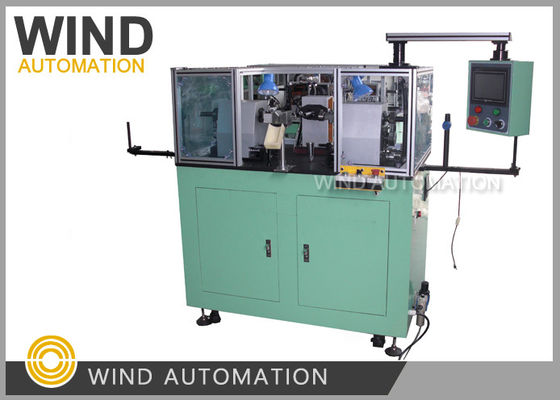

AWG 40 bis AWG23 Kupferdraht 0,08 mm bis 0,55 mm Automatischer Armaturenwindler WIND-STR-2
Anwendung:
Diese Armaturenwickler WIND-STR-2 ist eine schnelle Flyer Spirale Wicklungsmaschine für die Massenproduktion von Motoren
Herstellung von Schleusen, Schleusen, Schleusen, Schleusen, Schleusen, Schleusen, Schleusen, Schleusen
Das Werkzeug...
und geeignet für die Wicklung von kleinen Drahtweiten.
Wettbewerbsvorteile:
Verrückt schnell. |
Anpassung der Maschine zur Wicklung von Dünndraht-Armaturen
|
Einfacher Betrieb |
Der Wicklungsparameter kann auf dem Touchscreen für verschiedene Armaturen eingestellt werden
|
Schlitz und Haken, nein. |
12 Schlitze, 24 Haken, 12 Schlitze, 12 Haken
|
Parameterdaten:
Drahtdurchmesser: 0,08 ~ 0,30 mm (Mechanischer Spannungsvorrichtung) AWG28 bis AWG40
0.16~0.55mm (Hysteresis-Spannvorrichtung) AWG23 bis AWG34
Wickelschlitze: ungerade oder gerade Zahlen
Durchmesser des Kommutators: 8~40 mm
Durchmesser der Rüstung: 20~60 mm
Längen des Armaturenstapels: 10 bis 60 mm
Drehzahl des Wickelmotors: 0~3000 U/min
Steuerungssystem: Mitsubishi PLC Steuerung
Luftdruck: 0,5 bis 0,7 MPa
Spannung: AC220V 50/60Hz
Gewicht: 500 kg
Abmessungen: 1800 ((l) X800 ((w) X1500 ((h) mm
HS-Code: 8479811000
Informationen, die für die Anfrage der Kommutator-Armatur-Windemaschine erforderlich sind:
1. Laminationszeichnung der Armaturen/Rotoren
2. Zeichnung der Verstärkung/Rotormontage
3. Verstärkung/Rotor-Stack-Zeichnung
4- Zeichnung des Wickeldiagramms der Verstärkung/Rotor: mit Rotordrahtdurchmesser und Drehzahl
5. Zeichnung der Armatur/ des Kommutators
6. Notwendige Produktivität
7. Sonstige technische Anforderungen
Wenn möglich, ist es besser, wenn der Kunde uns Proben schickt.
