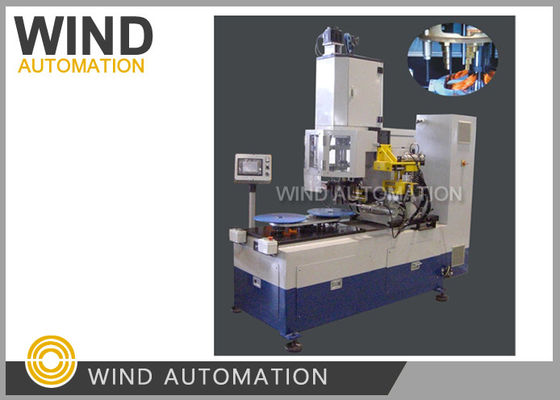

Vollautomatische Spulenwickelmaschine Vertikale 0,1 mm dünne Drahtwickelmaschine / Platzierungsmaschine
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Motorstator-Spulenwicklung: | Wicklung von Haupt- und Nebenspulen mit Servosystem | Wickelmaschine: | Top 5 der meistverkauften Wickelmaschinen |
|---|---|---|---|
| Wellenmessgerät: | Min. 0,1 mm (AWG38) | Automatisierungsart: | Vollautomatische vertikale Wicklung mit Drehvorrichtung |
| Maschinen-Farbe: | Weiß oder nach Kundenanforderung | Nach Verkäufen: | Ingenieure für die Auslandservice von Maschinen |
| Markieren: | Bewegungsspulenwickelmaschine,automatische Spulenwickelmaschine |
||
Vollautomatischer Stator Vertikal 0,1 mm Dünndraht Wicklungs- und Platzierungsmaschine WIND-100-VW
(1)Anwendung
Wechselstrommotor-Stator-Kolbenwicklung
(2)Betriebsverfahren
WIND-100-VW vertikale Wickelmaschine Wind die Spule und setzen Spule zur Übertragung Form
Wenn eine Station fertig ist, drehen sich die Werkzeuge und verlagern sich zur anderen Station.
Gleichzeitig kann der Operator das Überweisungsformular mit Wundwicklungen holen.
Die Übertragung Form mit Draht kann in Stator in nächster Operation Prozess
Keil- und Spuleinsatzmaschine.
(3)Vorteile:
|
✓ Materialersparnis |
Sparen Sie Cooper Draht, weil Sie nicht brauchen, um separate Spulen zu verbinden
|
|
✓Ein schmaler Spalt für den Stator |
Konstante Wicklungsqualität geeignet für die Einführung von Statorwicklungen mit hoher Füllgeschwindigkeit
mit einer Spaltbreite über1.36mm
|
|
✓Arbeitskosten Einsparungen |
Stator Wicklmaschine Windspirale direkt an Wicklungen, Betreiber
keine Notwendigkeit, die Spulen an Ort und Stelle zu setzen, stattdessen müssen sie nur auf Transfer setzen
Vorheriger auf der Wicklungs-Einsatzmaschine
|
|
✓ Verbesserung der Wicklungsqualität
|
Im Vergleich zur gängigen CNC-Wicklungsmaschine, WIND-100-VM nicht nur
Sie können auch mit einem
Stator, es gibt Wickeldraht, der während des Einsatzvorgangs nicht bricht.
|
(4)Parameter:
Durchmesser des Drahtes:0.2~1.2 mm (andere Größen auf Anforderung)
Min-Stator-ID: 40 mm
Maximaler Stator OD:175 mm
Kernlänge: 40 bis 130 mm
Leistung: 380V, 50/60KW
Gewicht: etwa 1100 kg
Abmessungen: 1900 (L) x850 (W) x3200 (H) mm
(5)Rückmeldung des lokalen Klinets Yangzhou Jinfeida über die Wickelmaschine WIND-100-VW
Es ist hoch effizient, sparen Kupferdraht und geeignet für kleine Schlitz Öffnung Stator mit hoher Füllung
Rate, auch das Kabel bricht nicht während des Einsetzvorgangs.
Bitte klicken Sie auf den Link unten, um das Video zu sehen.
