Produktdetails:
Zahlung und Versand AGB:
|
Typ der Wicklung: | Verstärkungsschraubdraht | Typ des Motors: | Elektrowerkzeug, Spielzeugmotor mit 3 oder 5 Schlitten |
---|---|---|---|
Wickelnde Methode: | Flyer Winding nicht Nadel Winding | STATION: | Vier |
Maschinen-Farbe: | Weiß oder nach Kundenanforderung | Anwendungsbereich des Winders: | Automobilteile,Kleiner Gleichstrommotor, Windschutzscheibenwaschpumpe, Türschlossantrieb |
NCM-Nr. / HS-Code:: | Maschine zur Spulenwicklung 8479811000 | Nach Verkäufen: | Ingenieure für den Service von Maschinen im AuslandAutomotive Teile Windschutzscheibenwaschpumpe, Tü |
Markieren: | Maschine zum Wickeln von Armaturenrollen,Rotorwickler |

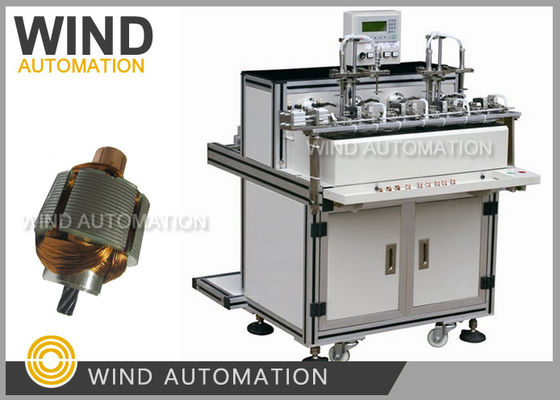

ODD Schlitze Mikro-Armatur Rotor Wickelmaschine für 3,5 Schlitze WIND-ODD-4
Anwendung:
Mikro-Motor mit 3 Schlitzen, 5 Schlitzen, sogar Schlitze, die Elektrowerkzeug, Spielzeug,
Windschutzscheibenwaschpumpe, Türschließvorrichtung,Automobilteile
Vorteile:
1.Automatische Klemmung, automatische Wicklung, automatische Indexierung, automatischer Haken-Kommutatorwinkel
2. hohe Effizienz, tHier sind 4 Arbeitsstationen, 4 Armaturen können gleichzeitig gewindet werden
3.Der Durchmesser des Drahtes beträgt0.08 ~ 0,55 mm (AWG23 ~ AWG40)
4. 98% Ertragsrate über gewährleistet, wenn die Qualität des Schlittenkommutators gut ist
5Bis jetzt ist es die beste Maschine in China für die Wicklung von Schlitz-Armaturen.
Parameter:
1. Drahtdurchmesser: 0,08 bis 0,55 mm(AWG23 ~ AWG40)
2. Armaturentyp: Gerade Schlitze wie 3,5 Schlitze Rotor
3- Durchmesser der Verstärkung: 8~25 mm (0,315' bis 1'')
4. Maximale Länge des Armaturenstapels: 30 mm
5Drehzahl des Windmotors: 0 bis 3000 U/min
6.Max. Wellenlänge: 70 mm
7.Nennleistung: ≤ 1,2 kW
8Luftdruck: 0,4 bis 0,8 MPa
9.Spannung: AC220V 50/60Hz
10Arbeitsumgebungstemperatur: 0°C bis 45°C
11Arbeitsumgebungsfeuchtigkeit: 10% bis 60% (keine Kondensation)
12.Maschinenabmessung: 1100*1200*1300 mm
13.Verpackungsgröße: 1200*1200*1500 mm
14.Maschinengewicht: 320 kg
15.Packungsgewicht: 430 kg
Informationen, die bei der Anfrage erforderlich sind:
1Das Wickeldiagramm enthält den Drahtdurchmesser.
2Zeichnung für die Lamination der Armaturen
Nachstehend ist ein Wickelweg eines 5-Schlitten-Rotors für Gleichstrom-Zahnmotor-Anwendungen dargestellt:
von Slot 1 bis Slot 3
Schlitz 2 bis Schlitz 4
Schlitz 3 bis Schlitz 5
Schlitz 4 zu Schlitz 1
Schlitz 5 zu Schlitz 2
Bitte klicken Sie auf das Bild unten, um das Video zu sehen.
