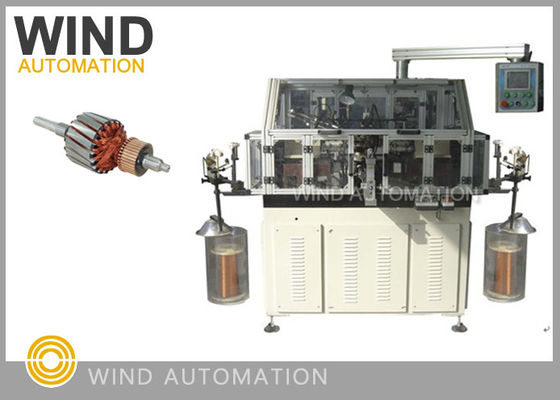

Doppelflieger-Armaturenwickler / Lap-Windemaschine für 4poles Rotor


Automatische Doppel-Schwinger-Ankerwickelmaschine für 4-polige Rotoren WIND-STR



Anwendung:

Diese Ankerwickelmaschine WIND-STR ist eine schnelle Schwinger-Spulenwickelmaschine für die Massenproduktion von Motoren

Herstellung von Kommutatorankern vom Hakentyp, Mischern, Staubsaugern, Bohrern, Elektrowerkzeugen...



Arbeitsprinzip:

Diese vollautomatische Wickelmaschine WIND-STR verfügt über eine Doppel-Schwinger-Struktur,  2 Stück  Mitsubishi  Servo

Motor treibt die beiden Schwinger an, und 1 Stück Mitsubishi Indexierungs-Servomotor sorgt für die präzise

Indexierung.

Während der Arbeit wird der Ankerkörper von der linken und rechten Wickelvorrichtung und der Wellenklemmvorrichtung fest eingespannt. Wenn die Schwinger laufen, durchläuft der Draht den Drahtträger, die Spannvorrichtung und tritt dann in die Hohlspindel ein, kommt aus dem Drahtgleitrad heraus, dann gleitet der Draht durch das Schwingerdrahtführungsrad in den Ankerschlitz. Nach diesem Schritt erfolgt die Wicklung des Ankers im Schlitz.

Vorteile:



1. Wahnsinnig



Schnell, unter normalen Bedingungen kann mit einer Geschwindigkeit von 1000~1500 U/min gewickelt werden, ein gewickelter Anker in

2. Die Wickelparameter können auf dem Touchscreen für verschiedene Anker eingestellt werden, einfache Bedienung

    wie 12 Schlitze, 24 Haken

         12 Schlitze, 12 Schlitze
3. Die Doppel-Schwinger-Wickelmaschine kann Anker mit besserer Balance wickeln als eine Schwingerwickelmaschine
Die Wicklungen erzeugen ein Magnetfeld in Motoren, es gibt verschiedene Arten von Ankern mit unterschiedlichen Formen

von Wicklungsleitern,

wobei die Schleifenwicklung und die Wellenwicklung bei Universalmotoren weit verbreitet sind, während die Leiterbildung



von Flachdraht und Runddraht bei Anker von Startmotoren weit verbreitet ist.

Für PMDC-Motoren hängen die Anzahl der Magnete und Bürsten von der Anzahl der Pole ab,

zum Beispiel mit 2 Polen, 16 Segmenten, ist die Wicklung immer symmetrisch,

Die Verwendung von Bruchteilsteilung ist kein Konstruktionskompromiss zur Erleichterung der automatischen Herstellung und


die Bruchteil-

Teilungsart der Wicklung ist allgemein üblich, da sie weniger Funken erzeugt und weniger

Kupfer benötigt, was einen geringeren Ankerwiderstand bedeutet.ce.

Die Wicklungsteilung ist ein Konstruktionskompromiss, aber nicht zur Erleichterung der automatischen Konstruktion.

          Parameterdaten:

Drahtdurchmesserbereich
0,16~1,2 mm


Außendurchmesser des Ankers
