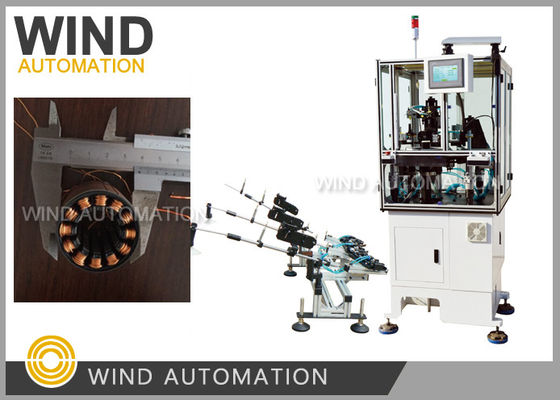

BLDC-Motor-Stator-Spule Wickelmaschine Nadel Typ Drei-Phase
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Die Situation: | Neues | Wickelnde Art: | Nadelwickelung anstelle von Flyer-Winder |
|---|---|---|---|
| Arbeitsplatz: | Ein-Station 3 Nadeln als drei-Station Winder | Windgeschwindigkeit: | 300 RPM bis 500 RPM je nach Wire Gauge |
| Automatisch: | Vollautomatisch | Maschinen-Farbe: | Weiß oder nach Kundenanforderung |
| Nachverkäufe Windgeschwindigkeit: | Ingenieure für die Auslandservice von Maschinen | ||
| Hervorheben: | Bewegungsspulenwickelmaschine,Ständerspulenwickelmaschine |
||
Drei-Phasen-BLDC-Motor-Stator-Spule Wickelmaschine Nadeltyp Nicht-Flieger-WindlerWIND-3A-TSM
Anwendung:
BLDC-Statoren mit Nadelwicklung für Drei-Phasen-Motoren wie Nähmaschinen, Klimaanlagen,
Kühlschrankkompressor,Wasserpumpe für Automobilanwendungen, Brennstoffpumpenmotor mit 6 Polen, 9 Polen, 12
Polen oder 18 Polen
Vorteile:
- Ich weiß.✔3 Nadeln Wind 3 Schlitze zur gleichen Zeit, breiter kann die Wicklung in3 mal für 9poles BLDC Stator beenden
- Ich weiß.✔ Kann Wind 6, 9, 12 Pole Statoren, die Multiples von 3 Slots ist
- Ich weiß.✔ Die Wicklungsgeschwindigkeit kann pro unterschiedlichen Drahtdurchmesser von 0,08 mm bis 1,2 mm eingestellt werden,
und schwere oder leichte Statoren, große oder kleine Stapelhöhe, haben eine gute Apation ohne Lamination
Eigenschaft:
Bürstenlose Motorstatorwickelmaschine WIND-3A-TSMist für die Herstellung von Mehrpole-Dreiphasestatoren ausgelegt
Seine kurvige Strecke ist quadratisch,Es wickelt und vermischt Kabel gleichzeitig und automatisch.
Die Schlitze, die Nadelwicklung, die Anordnung, die Indexierung, die Anbringung von Brückendraht, die Schnittdrähte sind vollautomatisch.
Parameter:
Durchmesser des Drahtes: 0,08 ~ 1,2 mm (AWG17 ~ AWG39)
Stator-ID: 15 bis 65 mm
Kernlänge: 7 bis 110 mm
Kurve Nr. 0-99999
Betriebsoption: Schrittweise/Automatisch
Statorpole: 6 Pole, 9 Pole, 12 Pole, 18 Pole (Anpassung)
Luftdruck: 5 bis 7 kg/cm2
Leistung: 2 kW, AC220V 50/60Hz
Gewicht: ca. 450 kg
Abmessungen: 1600 ((L) x 1100 ((W) x 1400 ((H) mm
Die BLDC-Statorwickelmaschine WIND-3A-TSM verwendet eine Nadel, um die Spulen direkt an den Stator zu wickeln, im Gegensatz zu
ein externer Stator oder eine universelle DC-Armatur-Flieger-Wicklmaschine, die den Draht nur in den Schlitz bewegt,
Für die Nadelwickelmaschine muss also genügend Platz für die Bewegung der Nadel sein.
Wenn Sie die Maschine kaufen müssen, müssen Sie dem Maschinenlieferanten sagenIhre Statorzeichnung und
Höhe, einschließlich der wichtigen Größe der Schlitzbreite, um einen ausreichenden Platz für die Bewegung der Nadeln zu kontrollieren.
Der WIND-3A-TSM-Nadelwickler macht 3 Wicklungen gleichzeitig.
Einige BLDC-Statorhersteller erwägen, Schrägplatz in ihrem BLDC-Motor zu verwenden, als Schrägdesign
Ein solcher Ansatz könnte eine bessere Schlitzfüllrate und einen besseren Magnetfluss erzeugen.
Wenn Sie also in Betracht ziehen, mit Schiebe, müssen Sie vielleicht die Spule Wicklung
Hand oder wählen Sie eine teure Wicklmaschine.
Frage und Antwort:
1Welche Art von Statornadelwicklung wählen wir für unseren Stator in der beigefügten Zeichnung aus?
Die Wickelmaschine WIND-3A-TSM mit Servo-Einrichtung für die Indizierung der Wickelanordnung
und Winkel-Swing-Cam-Gerät ist sehr geeignet für Wicklung Ihrer Stator in der Zeichnung,
Es ist sehr stabil bei der Wicklung von großen und kleinen Drähten, Hebe- oder leichten BLDC-Motorkompressorstatoren.
2.Können Sie auch die Wickelzeit unseres Designs schätzen,Wie viele Statoren können wir produzieren?
In einer Stunde?
Nach Ihren Wicklungsdaten Zahl der Kurven 27, Draht Durchmesser 0,8 mm,
Die Wicklungsgeschwindigkeit, die wir vorschlagen, ist 300 RPM, und es dauert ungefähr 1 Minute, um 1 PC Wunde Stator zu bekommen,
In einer Stunde kannst du mehr als 60 Stück bekommen.
3Wie lautet die Materialliste, die wir für die Maschinenspur bereitstellen sollen?
Für die Herstellung und Inbetriebnahme der Maschine sind folgende Muster erforderlich:
1Stator-Stack 5 Stück ohne Wicklung
2Wundstator 1 Stück
3Ein Kupferdraht reicht für 15 Statoren.
Bitte klicken Sie auf das Bild unten, um das Video zu sehen.
