Verstärkung des Winders Rotor Windemaschine Zwei-Flieger-Schlitten-Kommutator PMDC-Motor

China Verstärkung des Winders Rotor Windemaschine Zwei-Flieger-Schlitten-Kommutator PMDC-Motor fournisseur

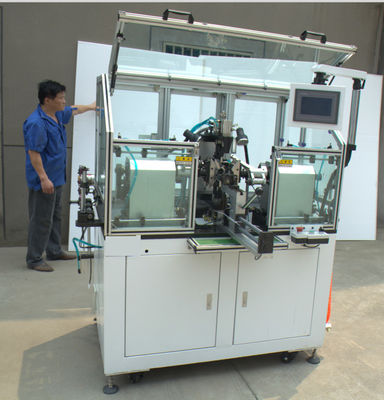

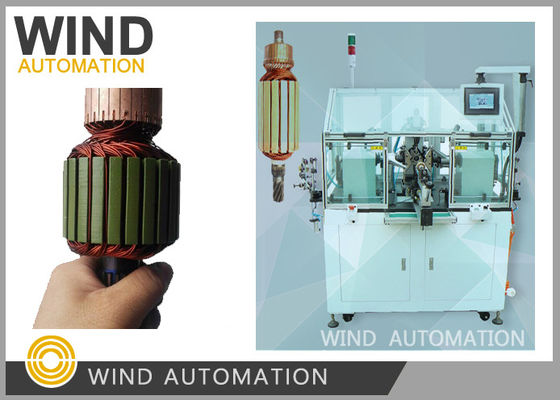

Großes Bild :  Verstärkung des Winders Rotor Windemaschine Zwei-Flieger-Schlitten-Kommutator PMDC-Motor

Produktdetails:

Herkunftsort: China
Markenname: WIND AUTOMATION
Zertifizierung: Main parts CE
Modellnummer: Die WIND-ST-TD2B

Zahlung und Versand AGB:

Min Bestellmenge: 1pc
Preis: Negotiable
Verpackung Informationen: Gehäuse aus Polyholz, geeignet für See- und Luftfracht
Lieferzeit: 45 Arbeitstage
Zahlungsbedingungen: T/T
Ausführliche Produkt-Beschreibung
Typ der Rüstung: Schlittenart Aufsteigerart, nicht Hakentyp Herstellung von Armaturen: Elektrische Werkzeugverstärker für Staubsauger und -hammer
Winderflieger: Zweifach-Doppelflieger-Lappenwickler Handgelenkte Drahtbereiche: Normalerweise 0,20~1,2 mm, maximal 1,35 mm (ca. AWG16)

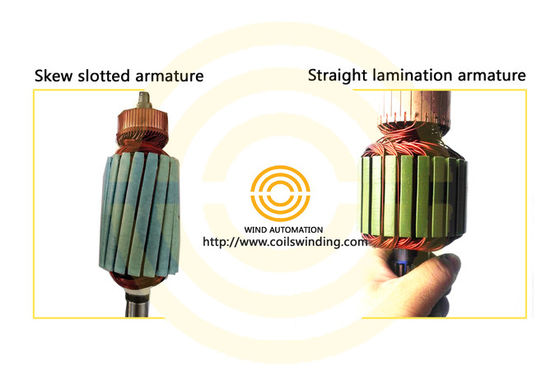

Verstärkerrotor-Stack: Gerader Stapel oder Schiebe mit unterschiedlicher Ausgangsposition Operations-Methode: Schritt, Auto, Schritt
Markieren:

Maschine zum Wickeln von Armaturenrollen

,

Dynamische Auswuchtmaschine

Zwei-Flieger-Schlitten-Kommutator PMDC-Motor-Armatur Winder-Rotor-Windemaschine







Anwendung:



Armaturenwickler für Schlitten-Kommutatoren, Staubsauger, Hammer, Elektrowerkzeug

Bei Armaturen des Hook/Tang-Types ist die Armaturenwicklung einfach, während bei Armaturen des Schlittentyps eine kompliziertere Wickeltechnik erforderlich ist,



Warum benutzt der Motorhersteller einen Schlitten-Kommutator?

Ein Schlitten-Kommutatormotor könnte weniger Kupfermaterialien verwenden und länger laufen als ein Tang-Typ-Kommutatormotor





Vorteile:



1. Schlittenarmatur mit dünnem, dickem Drahtmaschinenbecken, das mit einer automatischen Wickelmaschine bedient wird,



Maschine hatte gute Rückkopplung der Wicklung einer kleinen 0,25mm Draht Durchmesser Armatur



2. haben eine gute Anpassung für Schlitz-Typ-Kommu­tator mit Rillen,



Keine Notwendigkeit, mit einer speziell dafür vorgesehenen Schleppmaschine zu arbeiten.



3. Erhielt gute Rückmeldung in breiter Anwendung von Kunden



4. 98% Ertragsrate über gewährleistet, wenn die Qualität des Schlittenkommutators gut ist



5Bis jetzt ist es die beste Maschine in China für die Wicklung von Schlitten-Armaturen.







Eigenschaft:





mit einem Durchmesser von mehr als 50 cm3



Messbereich



Normalerweise.0.20~1.2mm, maximal mit der Maschine verarbeitet 1.35mm



(etwa AWG16)





Typ des Armaturenkommutators



Schlittenart Aufsteigerart, nicht Hakentyp





mit einer Leistung von mehr als 100 W



Sie müssen nur zum Laden und Entladen Armatur, andere Aktionen wie



Schleifen, Wicklung, Indizierung und Schneiden werden maschinell geschnitten



automatisch









Wicklung und Schweißen sind die beiden am meisten improtanten Verfahren im Bau von Motoren, WIND-ST-TD2B Wicklung

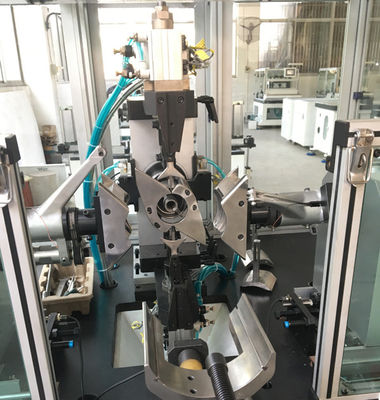

Die Maschine ist hauptsächlich für die automatische Wickelung mit einer Schlitten-Armatur des Kommutatortyps bestimmt, wie nachstehend beschrieben:



SchraubschraubschraubschraubschraubschraubschraubschraubschrauberVerstärkung des Winders Rotor Windemaschine Zwei-Flieger-Schlitten-Kommutator PMDC-Motor





Frage und Antwort:





F: Beziehung zwischen der Größe des Drahtes und der Größe des Drahtschlitzes (Länge, Breite und Tiefe)?



A: Der Drahtschlitz sollte ausreichend Platz haben, damit der Draht in der Drahtgröße 17AWG (1,15 mm) verbleibt.



Schlitz: Klingenbreite 1.143, Länge = 7,14 mm, Tiefe = 5,95 mm



und wir denken, wenn die Tiefe größer ist, kann der Draht mehr Platz erwerben, um innerhalb der Schlitz zu bleiben,



Während die Tiefe mehr ist, ist die Länge auch mehr,





F: Wie wird eine Abrechnung durchgeführt, wenn eine Indexation vorliegt?



A: Könnten Sie bitte überprüfen, ob der Kommutator jedes Mal gleichzeitig gedrückt wurde?



Standort nach Armaturen-Stack?



Die Zeugenabdrücke auf dem Kommutator stimmen.



Weil Armatur Kommutator und Stapel Position ist sehr wichtig für die Indexierung konsequent



Wie wird der Pinhole-Test für die Wundverstärkung durchgeführt, um die Qualität der Wundverstärkung zu überprüfen?



    Betriebsschritte fürSalzlochprüfung für emailliertes Draht.



1.Bereiten Sie Kupferdraht- oder Wundearmaturproben entsprechend den Anforderungen vor


2. Verbinden Sie die Stromversorgung, schalten Sie den Strom an, DC Spannungsmesser Einstellknopf einstellen,



Der Spannungswert beträgt 12 V.


    3Die Kupferdraht- oder Wundprobe wurde in 0,2% Salzlösung eingetaucht.



(Haupt Zutaten sind Wasser, Salz, reiner Alkohol, Phenolphthalein, 3%)


In der Probe ist die mit der Gleichstromversorgung verbundene Negativelektrode, die mit der Gleichstromversorgung verbundene Gleichstromversorgung



eine positive Lösung.


4.Innerhalb einer Minute wird die Veränderung der Probe beobachtet, wenn die Probe keine offensichtliche Veränderung aufweist, wobei



dass die Probe ohne Nadelloch, wenn das rote und das durchdringende Phänomen um die Probe Sie



Sie müssen aufmerksam sein, zu diesem Zeitpunkt, das Nadelloch erklären, sorgfältig zählen, gibt es das Phänomen einer



Es gibt ein paar Nadellöcher.



5Nach dem Experiment schalten Sie den Strom ab und nehmen die Probe heraus.

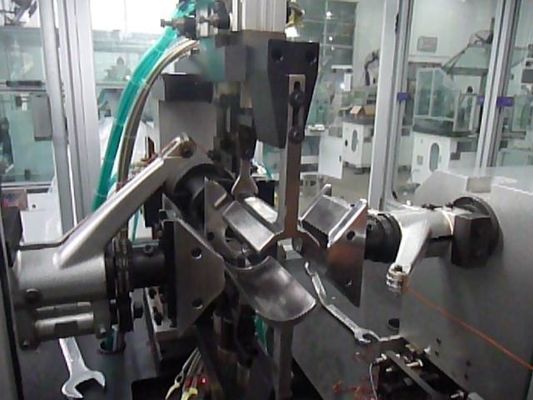

- Ich weiß.Bitte klicken Sie auf das Bild unten, um das Video zu sehen.
