Wie produziert man Gleichstrommotorverstärkung mit automatischer Wickelmaschine mit Doppelflieger?
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Wird mit der Größe des Drahtes behandelt: | Normalerweise 0,20 ~ 1,2 mm (AWG17 ~ AWG32) | Maximal Wire Handled: | 1.35mm (ca. AWG16) |
|---|---|---|---|
| Winderflieger: | Maschine zur Wickelung von Doppel- und Doppelflüglerrunden | Herstellung von Armaturen: | Elektrische Werkzeugverstärker für Staubsauger und -hammer |
| Verstärkerrotor-Stack: | Gerader Stapel oder Schiebe mit unterschiedlicher Ausgangsposition | Betriebsmethode: | Schritt, Auto, Schritt |
| Hervorheben: | mit einer Breite von mehr als 20 mm,automatic DC motor armature machine,Automatische Gleichstrommotor-Armaturenmaschine |
||

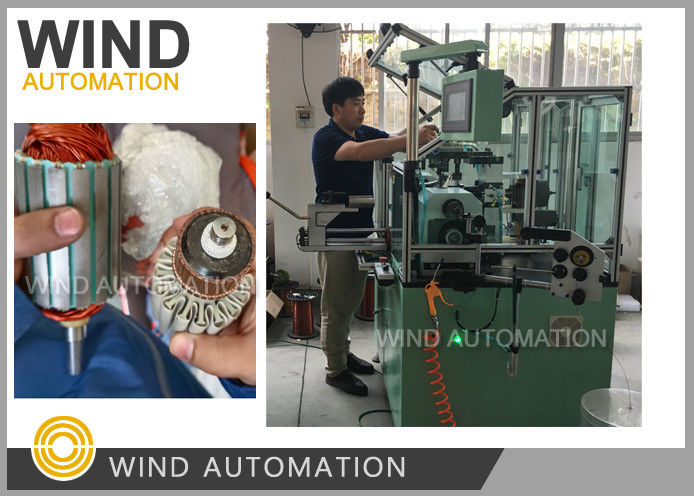

No Hook Kommutator Anker Doppel-Flyer Wickelmaschine
Für Staubsauger Hämmer Elektrowerkzeug Motor WIND-ST-TD2B
Wickler Hauptdaten und Anwendung:
Ankerwickler für geschlitzte Kommutatoranker, Staubsauger, Hämmer, Elektrowerkzeug
bei dem der Kommutator keinen Hakenansatz hat und eine spezielle Art des Pressens und Einhakens aufweist
den Kupferdraht in den Kommutatordrahtschlitzbereich
| Ankerinformationen | Größe | Bemerkung |
| Kupferdrahtdurchmesser | 0,20~1,2 mm | AWG17 ~ AWG32 |
| Ankerdurchmesserbereich | 20~90 mm | 0,787'' ~ 3,543'' |
| Ankerpaketlänge | 10~130 mm | 0,394'' ~ 5,118'' |
| Kommutatordurchmesser | 8~60 mm | 0,315''~2,362'' |
| Ankerschlitzanzahl | Ungerade, Gerade Schlitze | |
| Windungszahl | 0~99999 | |
| Flyer-Gabelgeschwindigkeit | 0~2000 U/min | |
| Indexiergeschwindigkeit | 0~2500 U/min | |
| Gesamtleistung | 3,5 kW | |
| Betriebsart | Schritt, Auto, JOG | |
| Stromquelle | AC380V 50/60Hz | 3-Phasen |
| Druckluftquelle | 5~7 kg/cm2 | 0,5~0,7 MPa |
| Bruttogewicht | ca. 1000 kg | |
| Abmessung | 1530 mm x 1280 mm x 1650 mm |
Ankerwickler Hauptkonfiguration:
SPS: MITSUBISHI
Servosteuerungssystem: DELTA
Touchscreen: MCGS7062KS
Pneumatiksystem: AIRTAC
Spannung: Hysterese-Spannung
Linearführung: HIWIN
Elektrische Hauptkomponenten: Korea und Japan
Vorteile des Anker-/Rotorwicklers:

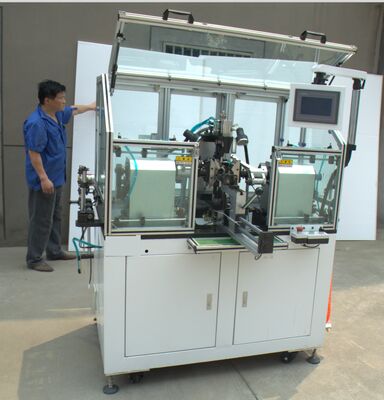

1. Ankerwickler WIND-ST-TD2B ist eine Spezialmaschine zum Wickeln von geschlitzten
No-Hook-Kommutatorankern, gute Anpassung an Schlitzkommutatoren mit Nut
2. Keine Notwendigkeit, mit einer speziellen Nutenschneidmaschine zu arbeiten
3. Im Vergleich zu Ankern mit Haken spart der geschlitzte Anker Kupferdraht und reduziert die Kosten,
aber das Wickeln geschlitzter Anker kann eine Herausforderung sein
da sich der Ankerwickler für geschlitzte Kommutatoren von dem für Anker mit Haken unterscheidet
WIND-ST-TD2B ist der beste Wickler für geschlitzte Kommutatoren in China unter den Maschinenherstellern
4. Eine Ausbeute von über 98 % ist gewährleistet, wenn die Qualität des Schlitzkommutators gut ist
Betriebsprozess der Ankerwickelmaschine:
Der Bediener muss nur den Anker laden und entladen,
andere Aktionen wie Einhaken, Wickeln, Indexieren und Schneiden sind automatische Prozesse
Wickeln und Schweißen sind die beiden wichtigsten Prozesse beim Bau von Motoren, die WIND-ST-TD2B Wickelmaschine
ist hauptsächlich für das automatische Wickeln eines geschlitzten Kommutatorankers wie folgt:
1. Gerader Paketanker und
2. Schräg geschichteter Rotor
Der Zweck dieser Ankerwickler ist es, eine magnetische Feldwickelspule zu erzeugen
wenn ein Strom fließt durch sie hindurch,
