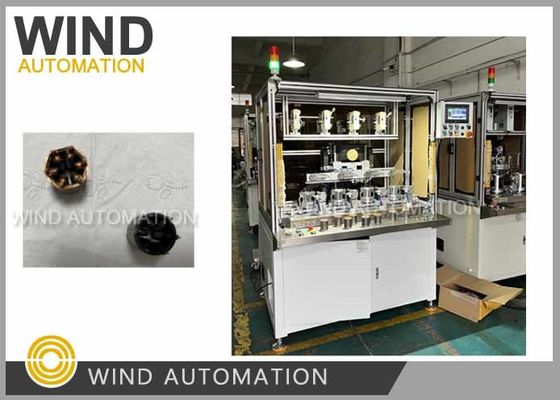

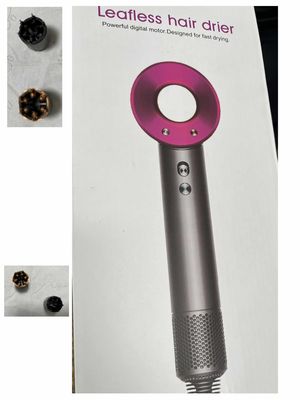

Wie produziert man ein blattloses Haartrocknermotor Stator schnelles Trocknen leistungsstarker digitaler Luftbläser
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Die Situation: | Neues | Achse: | Achse 4 |
|---|---|---|---|
| Arbeitsplatz: | Eine Station/Doppelstation | Windgeschwindigkeit: | Max. 400 Dreh/min. je nach Wire Gauge, Statorgröße |
| Automatischer Typ: | vollautomatisch | Maschinenfarbe Motor Wicklung: | Weiß oder nach Kundenanforderung |
| Bewegungswicklung: | Zähnenwicklung für überzogenes Statorstapel oder Kunststoffkappen | Nach Verkäufen: | Ingenieure für die Auslandservice von Maschinen |
Wie produziert man ein blattloses Haartrocknermotor Stator schnelles Trocknen leistungsstarker digitaler LuftbläserWIND-BLDC
Anwendungsbereiche:
Herstellen von Spulen an den Zähnen für Inslot-Stator wie 36-Slot-Stator,
Stator-WindemaschineParameter:
| Modell | WIND-BLDC-2,4 |
| Wickelstapel | Eintrittsstator |
| Bahnhof | Einzelne Station |
| Durchmesser des Drahtes | 0.1-1.2 mm (nach Stator-Schleuse-Füllgeschwindigkeit und -Schleusenbreite) |
| Statorgröße | Außendurchmesser: max. 230 mm (9,055') Innen Durchmesser:Min.10mm (0,394'") Gewicht des Stapels: maximal 10 kg (lb) Stalllänge: maximal 100 mm (3,94 ̊) |
| Einstellung des Programms |
Der maximale Schritt beträgt 200 Schritte. Das Systemprogramm speichert 10 Sätze, die größer sind als der Speicher, der vom Computer hochgeladen und mit unbegrenztem Speicher heruntergeladen werden kann.
|
| Drehgeschwindigkeit | Max.400 Rpm (je nach Drahtgröße, Stapelung und Statorgröße) |
| Achse | 4 Achsen |
| Gesamtleistung | 8 kW |
| Eingabe | AC380V ±10%3 Phase 50/60Hz |
| Luftquelle | 00,4 bis 0,7 MPa |
| Maschinengröße | Über 1000 mm (W) × 800 mm (D) × 1800 mm (H) |
Frage und Antwort:
1. Was ist die Wicklungszeit von unteren Bürstenlosmotoren?
Der Stator hat einen Außendurchmesser von 230 mm.
Der innere Durchmesser beträgt 167,2 mm.
Die Länge des Stators beträgt 10 mm bis 100 mm, aber jetzt haben wir Bestellungen für 10 mm lange Stapel.
Es gibt 40 Drehungen pro Zahn mit 4 Kabeln mit einem Durchmesser von 0,4 mm parallel.
Zykluszeit: Foder Wicklung jedes oben genannten Stator es kostete 10 Minuten pro Stück
2Müssen wir elektrostatische Beschichtung der Schlitze verwenden, um Ihre Maschine zu benutzen?
Die Maschine ist nach Ihrer größten Statorlänge entworfen, für einen so großen Stator, muss es sehr schwer sein
Mindestens 5 KGS, also während der Wicklung, müssen wir einen Reduktor hinzufügen, damit die Wicklung glatt und nicht beeinflusst wird,
Es gibt 40 Drehungen pro Zahn mit 4 Kabeln mit einem Durchmesser von 0,4 mm parallel.
Deine Kabel und Drehungen sind zu viel für den Slotbereich.
Die oberen Schicht Draht wird die unten Schicht Draht drücken,
Der Draht der oberen Schicht wird fallen,
Wind-Automatisierung Vorschlag:
1Wir schlagen eine Isolierkappe vor und wir können die Kappe entwerfen.
Wenn aus der Wickelvorführung hervorgeht, dass eine Isolierkappe erforderlich ist
Sie können sich auf dieElektrostatische Beschichtungsmaschine mit 36 SchlitzenVideo,
Es ist die gleiche Windung wie bei Ihnen, aber es hat sehr wenig Kurven (weniger als 30 Kurven)
2Wenn Sie nicht wollen, die Werkzeuge zu investieren, um die Plastikkappen und
Das Material sollte 155 Grad Celsius widerstehen.
Können Sie 0,7mm bis 0,8mm Einzeldraht anstelle von
mit 2 Drähten mit einem Durchmesser von 0,56 mm oder 4 Drähten mit einem Durchmesser von 0,4 mm
- Ich weiß.
Für die Herstellung und Inbetriebnahme der Maschine sind folgende Muster und Zeichnungen erforderlich:
1.CAD-Zeichnung der Statorlaminierung zur Kontrolle der Schlitzfüllrate
2. Wickeldiagramm
3Ein Kupferdraht reicht für die Wicklung von zwei Statoren.
4. Hat der Stator Positionierung Schlittenplatz
Hauptteile
| - Nein. Ich weiß nicht. | Name | Marke | Anmerkung |
| 1 | PLC | YASKAWA | |
| 2 | Servomotor | YASKAWA | |

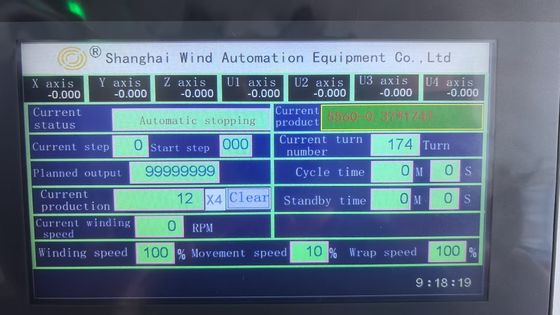

| 3 | Berührungsschirm | Weinview | |
| 4 | Sensor | OMRON | |
| 5 | Elektrische Einheiten | Schneider | |
| 6 | Pneumatische Einheiten | Xinchen | |
| 7 | Kugellager | NSK | |
| 8 | Schraubführer | HIWIN | |
| 9 | Zeitgurt | Türen | |
| 10 | Stromversorgung | Ich meine gut. | |
| 11 | Spannungssensor | ETA-1000/L-R | |
| 12 | Verringerer | Nidec-SHIMPO | Heben Stator benötigen Motor Reduktor |
