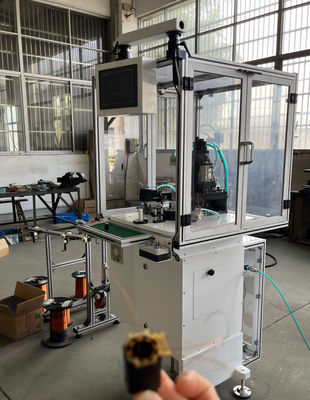

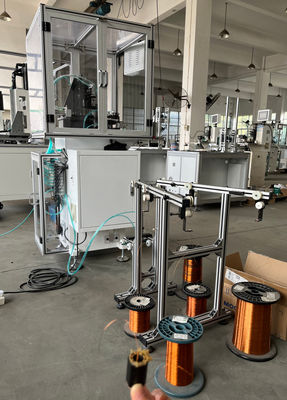

20, 28,35,42,57 Serie Schrittmotor Stator Wicklmaschine mit vier Nadeln BLDC Wicklmaschine
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Condition: | New | Needle No.: | Two needles wind 2poles per time |
|---|---|---|---|
| Working station: | Single station 8poles can be wound 4times | Winding Speed: | 300RPM To 500RPM according Wire Gauge |
| Automatic Type: | Fully Automatic | Machine Color: | White or Per Customer Requirement |
| Nach Verkäufen: | Ingenieure für die Auslandservice von Maschinen |
20, 28,35,42, 57 Serie Schrittmotor Stator Wicklmaschine mit Vier Nadeln BLDC Wicklmaschine
Anwendung:
Schrittmotor-Nadelwickler WIND-1B-TSM kann 2 Schlitze einmal wickeln,
mit 6 Stangen, 8 Stangen, 9 Stangen, 10 Stangen, 12 Stangen, 14 Stangen, 18 Stangen
Vorteile:
Schnell und flexibel, Schrittmotor-Stator-Nadelwicklung mit jeweils 2 Schlittenwicklung
2 Düsenwicklung funktioniert als zwei-Stations-BLDC-Statorwickler und stabiler als 2-Stations-Windemaschine
Parameter:
Durchmesser des Drahtes: 0,08 bis 0,8 mm
Stator-ID: 15 mm bis 65 mm
Stachelhöhe: 7 bis 100 mm
Abzweigung Nr. 0-9999
Betriebsoption: Schrittweise/Automatisch
Statorpole: 6 Pole, 8 Pole, 9 Pole, 10 Pole, 12 Pole, 14 Pole, 18 Pole (auf Maß)
Luftdruck:0.5 bis 0,7 MPa
Leistung: 1 kW, Einzelphase, AC220V 50/60Hz
Gewicht: ca. 450 kg Abmessungen: 1600 (L) x 1000 (W) x 1500 (H) mm
Ausstattung:
Mitsubishi PLC
Eingebettete Touchscreen für die Mensch-Maschine-Schnittstelle
Schrittmotor mit hoher Leistung
Luftangriffszylinder
|
Eigenschaften der Statorwickelmaschine Typ 1:
|
Bestätigung: Ja/Nein.
|
||
| 1 | Durchmesser des Statorrohrs | 70 mm | - Ja, das ist es. |
| 2 | Statorröhrchenbreite | 15 mm | - Ja, das ist es. |
| 3 | Anzahl der Achsen | Mindestens 4 | Nein |
| 4 | Linienkoordinaten Toleranz | ±0,01 mm | - Ja, das ist es. |
| 5 | Winkelkoordinaten Toleranz | ±0,5 Winkelminuten | - Ja, das ist es. |
| 6 | Schachtröhnung | mindestens 100 mm | - Ja, das ist es. |
| 7 | Drehgeschwindigkeit | 10 60 Wind pro Stunde | Ja, 350 bis 400 Dreh/min |
| 8 | Stator max. Außendurchmesser | 63 mm | - Ja, das ist es. |
| 9 | Stator Innerer Durchmesser | keine Grenzen | > 15 mm |
| 10 | Höchstlänge des Stators mit den vorderen Teilen | Mindest 80 mm | - Ja, das ist es. |
| 11 | Mindestlänge des Stators mit den vorderen Teilen | 15 mm | - Ja, das ist es. |
| 12 | Stator-Schlitze | keine Grenzen | Nein.6,8,9,10,12,14,18 Schlitze |
| 13 | Mindestgröße der Schlitze | 0,8 mm | - Ja, das ist es. |
| 14 | Durchmesser des Arbeitsdrahtes | 0,063 0,315 mm (zweifach) | - Ja, das ist es. |
| 15 | Anzahl der Spindeln | 2 | Nein, zwei Düsen, eine Spindel. |
| 16 | Anzahl der Spannungen | 2 | - Ja, das ist es. |
| 17 | Steuerungsmodus | Laptop mit Software | Nein, PLC und HMI |
| 18 | Stromversorgung | 3~380 V (±15%), 50 Hz, 2 kW | NO,1~220V,50Hz,1.5 kW |
Frage und Antwort:
1.Welche Art von Statornadelwicklung sollten wir für unseren Stator wählen?
TEr stator Nadel Wickelmaschine WIND-1B-TSM ist sehr geeignet für die Wickelung von Schrittmotor mit
8 Säulen
Maschine Wicklung, Indexierung und Schneiden automatisch ohne Arraying für Schlitzfüllgeschwindigkeit nicht hoher Stator
Die Wickelmaschine WIND-1B-TSM mit Wickelung ohne automatische Indexierungsvorrichtung und Winkel
Das Schwing-Cam-Gerät eignet sich sehr gut zum Wickeln von großen und kleinen Drähten, Hebe- oder Leichtmotorstatoren.
2.Wie läuft die Ausbildung zum Bedienen der Statorwickelmaschine?
Für das Maschinen-Training schicken Sie normalerweise einen Ingenieur zu uns ins Werk, um ihn vor der Lieferung zu überprüfen.
WIND-1B-TSM ist keine komplizierte Maschine, wenn Ihr Ingenieur Erfahrung hat, dann müssen Sie nicht
Kommen Sie und wir können ein paar Videos machen, damit Sie operieren können.
3.Ist die Maschine von Ihnen eingeschaltet und in Betrieb genommen?
Ja, die Maschine wird von Maschinenseite aus eingeschaltet, um Maschine und
Start, Notfallknopf, automatischer Schritt zum Bedienen der Maschine
4.Ich habe keinen Wundstator.
Der Wundstator kann Shanghai Wind Automation zeigen
das Wickeldiagramm, das den Wickelweg, den Brückendraht und den Enddraht umfasst,
Wenn Sie keine Wunde Stator haben, bitte geben Sie Wicklungszeichnung
Für die Herstellung und Inbetriebnahme der Maschine sind folgende Muster und Zeichnungen erforderlich:

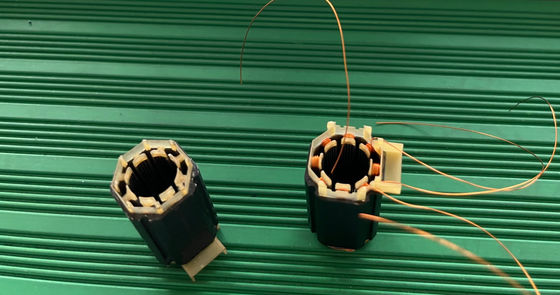

1Statorstapel 5 Stück ohne Wicklung mit Isolierkappe oder Isolierpapier
2Wundstator 1 Stück
3Ein Kupferdraht reicht für die Wicklung von 10 Statoren.
4Stator-Laminations- und Wicklungszeichnungen
Schrittmotoren teilen eine vollständige Drehung des Rotors in eine Reihe gleichgroßer Schritte auf, die die Fähigkeit bieten,
Sie werden auch als Schrittmotoren oder Schrittmotoren bezeichnet.
Diese bürstenlosen Gleichstrommotoren bieten eine schnelle, präzise Positionierung und ein außergewöhnliches Halte-Drehmoment.
Die Stufentechnologie ermöglicht den Einsatz einer offenen Schleifersteuerung, wodurch die Maschinenkonstruktion vereinfacht und
Dies bedeutet, dass die Gesamtkosten im Vergleich zu einem Servomotor-System gesenkt werden.
Die freien Schrittmotoren bieten eine präzise und äußerst kostengünstige Bewegungssteuerung.
Sie produzieren den Schrittmotor, Wind Automation liefert die Maschinen.
Bitte klicken Sie auf das Bild unten, um das Video zu sehen.
