Wie Drehen Sie Diecasting Rotor OD Mit Kugellager Unterstützung Drehmaschine

Motor-Drehguss-Rotor-Außendurchmesser-Drehmaschine für Lüfterlager

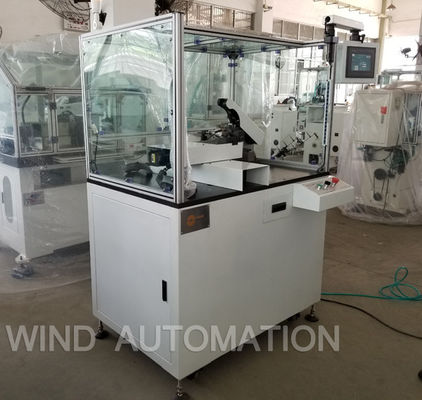

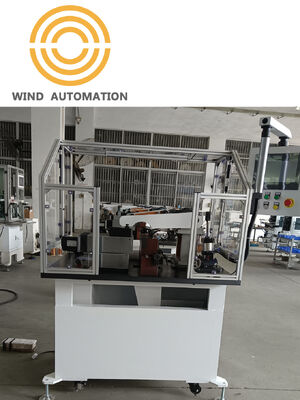

Präzisions-Drehmaschine für Kommutatoroberfläche und Rotor-Außendurchmesser, Modell WIND-CT-TH3B

ROTOR MIT SPRITZGUSS, SCHWINGENDER WELLE UND AUSPUFFWELLE

Anwendung der Oberflächen-Drehmaschine:

Die Drehmaschine WIND-CT-TH3B ist zum Drehen der ebenen Kommutatoroberfläche konzipiert

Rotor-Außendurchmesser und Schleifring

Wettbewerbsvorteile der Drehmaschine:

1. Präzise Steuerung durch zwei Delta-Servoachsen

  (Delta bietet schnellen und guten Kundendienst bei Fragen)

  Die beiden Servoachsen arbeiten mit einer Spindel zusammen, um eine absolute Positionskontrolle zu erreichen,

   um einen präzise gedrehten Rotor-Außendurchmesser mit einer Toleranz von 0 mm bis -0,03 mm bis -0,05 mm zu erzielen,

2. Delta SPS

3. Delta-Frequenzumrichter

4. Airtac-Zylinder

5. Diamant-V-Halter und Diamant-Schneidwerkzeug

  a. Im Vergleich zu Legierungs-CNC-Drehwerkzeugen (Hartmetall),Diamant-Drehwerkzeuge sindwas die meisten chinesischen

      Motorenhersteller verwenden, da Diamantwerkzeuge ein glänzendes und mikrofeines Finish erzielen können

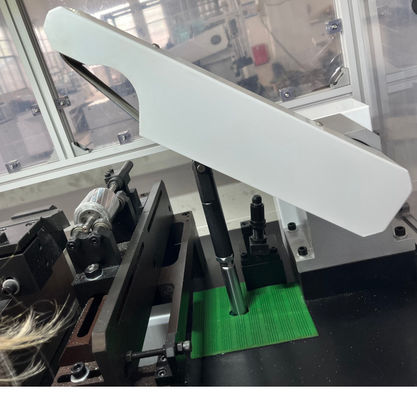

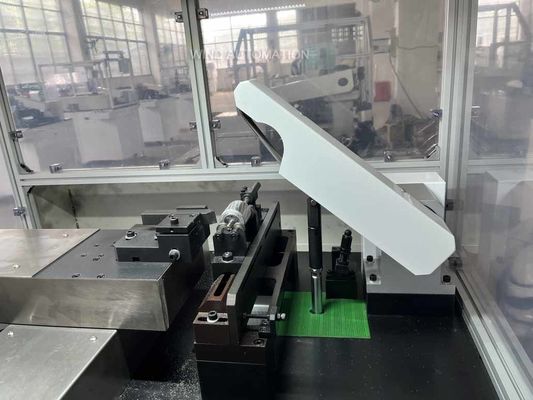

  b. Die Haltevorrichtung der Maschine WIND-CT-TH3B zum Halten Ihres Rotor-Außendurchmessers verfügt über beidseitige Kugellager

      Vorrichtung, die die Welle vor Verschleiß schützt

 c. Für das Drehen des Aluminiumrotor-Außendurchmessers verfügt die Maschine über einen Riemenpresser und ein Kugellager, um die Rundlaufgenauigkeit zu gewährleisten

    und den Wellenverschleiß zu verhindern,

6. Ein deutscher Kunde, der seit über 14 Jahren in Deutschland und Österreich die Drehmaschine der 1. Generation verwendet

    und immer noch Diamantschneider bei uns kauft

Spezifikationen der Drehmaschine:

1. Rundheit< 0,003 mm

2. Oberflächenrauheit

3. Anker-Außendurchmesser 20~80 mm

4. Wellenlänge: 32~250 mm (bei längeren Wellen ist eine Sonderanfertigung erforderlich)

5. Wellendurchmesser: 2~18 mm (kann nach Kundenwunsch gefertigt werden)

6. Kommutator-Außendurchmesser: 4,3~60 mm

7. Paket-Außendurchmesser: 20~90 mm

8. Schnittmenge: Grobschnitt maximal 0,20 mm

9. Drehzahlregelung: 0~60 Hz

10. Schneidwerkzeugeinheit: 1 µm~0,5 mm und einstellbare Geschwindigkeit

11. Schnittlänge: maximal 50 mm

12. Schnittzeiten: X-Achse kann bis zu 4 Mal eingestellt werden, Z-Achse kann bis zu 4 Mal eingestellt werden

13. Luftquelle: 5~7 MPa

14. Stromquelle 220 V 50/60 Hz

15. Maschinenleistung: 2 KW
