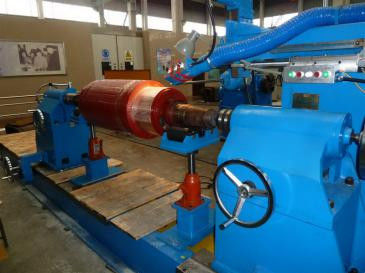

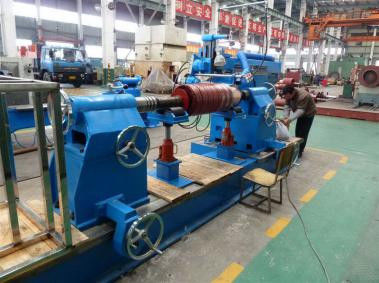

Kommutator CNC-Unterschneidemaschine zum Schneiden von Gleichstrommotoren Armatur Mica Manuelle Indexation

Kommutator-Unterschneidemaschine für das Schneiden von Gleichstrommotoren Armatur Mica Manuelle Indizierung WIND-ZCN072-5

Spezifikation der Unterschnittmaschine WIND-ZCN072C-5

Kommutator-Unterschnittmaschine WIND-ZCN072- Nein.:

Dieses Gerät besteht aus einem Hauptgerät, einem festgefestigten Heckstock, einem einstellbaren Band, einem dichtgefestigten Heckstock, einem numerischen Steuerungsteilgerät, einem Servisklippen und einem abschließenden Steuerungsteilgerät. Der Wechselrichter ist mit einem Satz von Abfallsammelstaubsaugern ausgestattet.

Die Ausrüstung besteht aus der Hauptmaschine, einem festen Schwanzrahmen-Fingerfinger, einem verstellbaren Fingerfinger mit Klemmen, einer CNC-Indexvorrichtung, einem Servospiegel und einem Unterschnittservo-Montagewerk.Die Kommutator-Undercutting-Indexing-Anlage nimmt Servomotor CNC-Indexing-Anlage, nachdem die Zufuhr und die Positionierung des Unterschnittkopfes durch das CNC-Servosystem eingerichtet wurden, wird die automatische CNC-Bearbeitung durchgeführt,und ein Satz von Abfall- und Staubsauggeräten ausgestattet ist.

技术参数:Ttechnische Parameter:

1. Betriebshöhe: 1200 mm

Betriebshöhe: Das Zentrum des Werkstücks liegt 1200 mm vom Boden.

1. 工件铁芯直径:最大F1200mm(顶针中心高600mm)

Eisenkerndurchmesser des Werkstücks: max. φ1200 mm (Zentrumfingerhöhe 600 mm).

1. 工件换向器 Durchmesser: maximalF800mm

Kommutatordurchmesser des Werkstücks: max. Φ800 mm.

1. 工件转轴长度:3000mm

Drehwellenlänge des Werkstücks: 3000 mm

1. 变向器长度: maximal 500 mm

Kommutatorlänge: max. 500 mm.

1. 刻槽 刀直径:Ф23mm, 刀离地1000mm

Durchmesser des Schleiffräsers: φ23 mm, Fräsersatz 1000 mm vom Boden

1. 刻槽 刀转速:2800r/min, Leistung 1,5 Kilowatt

Geschwindigkeit des Schleifschneiders: 2800 r/min, Leistung 1,5 kW

1. 工件转子 Gewicht: maximal 5

Rotorgewicht des Werkstücks: max. 5 T

9, aufgeteilt mit einem Servicerzeuger, aufgeteilt mit einem Servicerzeuger.

Index durch Servomotor, Zufuhr durch Servomotor.
